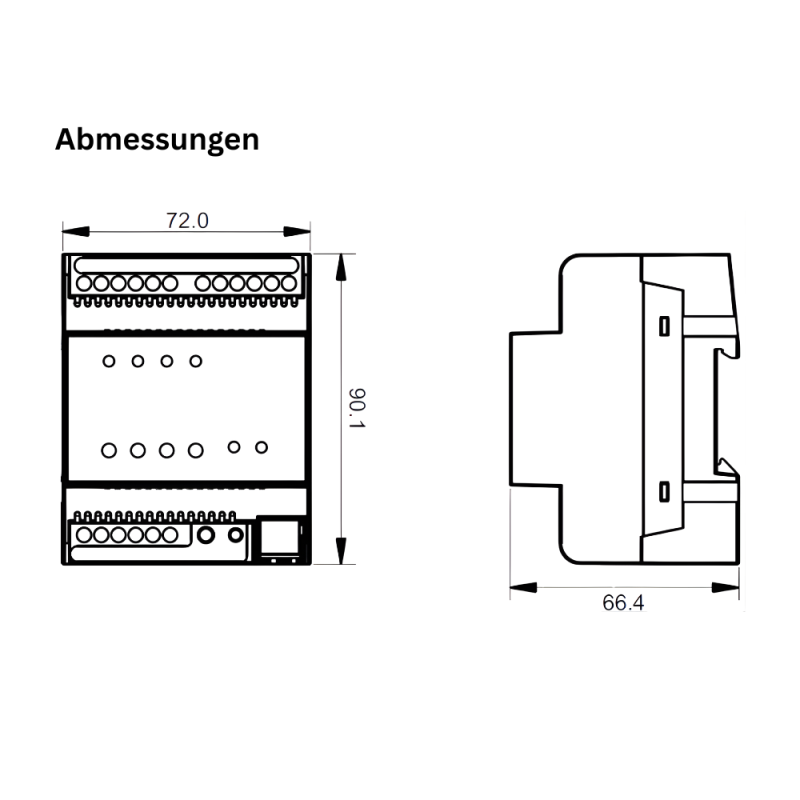

SR-KNX-9501FA KNX LED Dimmer 4-Kanal Konstantspannung 12-36V DC, 5A je Kanal, Hutschiene ETS5

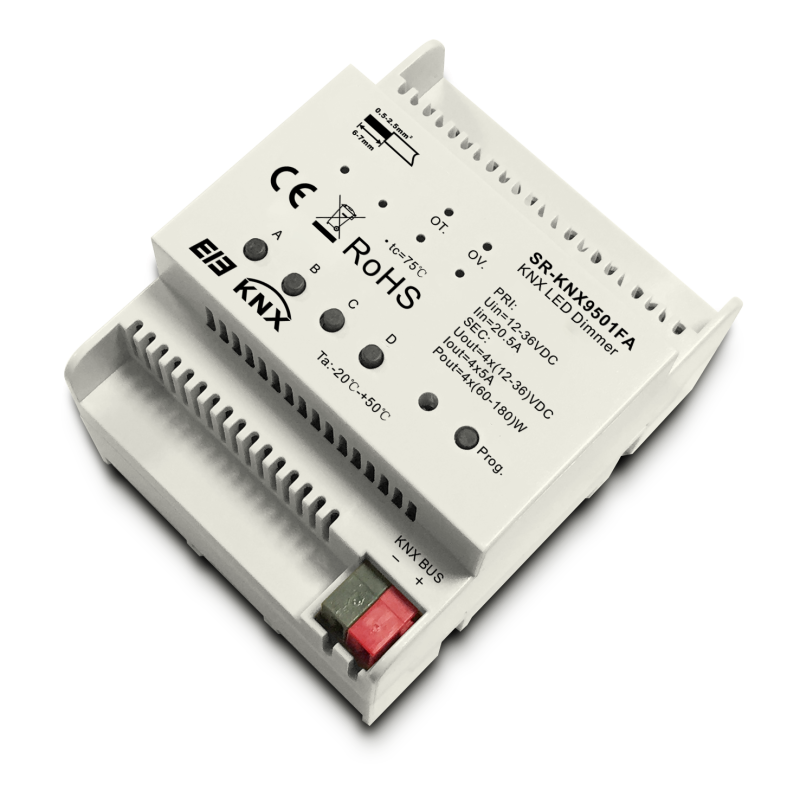

Der SR-KNX-9501FA ist ein 4-Kanal KNX LED Dimmer zur Hutschienen-Montage, der einfarbige LED Streifen mit Konstantspannung im Bereich von 12 bis 36 Volt DC ansteuert. Jeder der vier Ausgänge lässt sich unabhängig voneinander schalten und dimmen, was die getrennte Steuerung mehrerer Lichtzonen aus einem einzigen Gerät ermöglicht. Über die ETS5-Software wird der Dimmer in das KNX-System eingebunden und mit Wandtastern, Präsenzmeldern oder Visualisierungs-Systemen verknüpft.

Pro Kanal stehen 5 Ampere Last-Strom zur Verfügung, was bei 24 Volt einer Leistung von 120 Watt pro Kanal entspricht, bei 36 Volt sogar 180 Watt. Die PWM-Dimmfrequenz von werkseitig 600 Hertz lässt sich über die ETS5 anpassen und sorgt für flackerfreies Licht, das auch bei Video- und Foto-Aufnahmen keine Streifenmuster verursacht. Manuelle Tasten am Gerät ermöglichen die direkte Vor-Ort-Bedienung jedes Kanals, was bei der Inbetriebnahme oder bei einem KNX-Bus-Ausfall hilfreich ist.

Vier unabhängige Kanäle mit je 5 Ampere für einfarbige 12-36V DC LED Streifen

Der SR-KNX-9501FA verfügt über vier voneinander unabhängige Konstantspannungs-Ausgänge mit jeweils 5 Ampere Last-Strom. Bei 12 Volt entspricht das 60 Watt pro Kanal (240 Watt gesamt), bei 24 Volt 120 Watt pro Kanal (480 Watt gesamt) und bei 36 Volt 180 Watt pro Kanal (720 Watt gesamt). Die tatsächliche Gesamtleistung hängt also direkt von der gewählten Betriebsspannung des LED Streifens ab.

Die vier Kanäle eignen sich für die Aufteilung in verschiedene Lichtzonen, etwa Decken-Beleuchtung, Wand-Voute, Steh-Lampen-Bereich und Akzent-Beleuchtung in einem Wohnraum, oder Hauptbeleuchtung, Notbeleuchtung, Außenbereich und Treppen-Beleuchtung in einem Geschäftsobjekt. Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, was bei der Anlagenplanung berücksichtigt werden muss. Eine Übersicht passender einfarbiger LED Streifen findest du in unserem Sortiment.

PWM-Dimmung mit 600 Hertz für flackerfreies, kameraverträgliches Licht

Die werkseitig eingestellte PWM-Dimmfrequenz von 600 Hertz reicht aus, um auch bei Video- und Foto-Aufnahmen flackerfreies Licht zu liefern. Klassische Kamera-Verschlusszeiten erfassen die schnellen Hell-Dunkel-Wechsel nicht mehr als Streifenmuster (Rolling-Shutter-Effekt). Die Dimmfrequenz lässt sich über die ETS5 anpassen, falls in der jeweiligen Anlage spezielle Anforderungen bestehen.

Die Dimmung erfolgt logarithmisch über 256 Stufen, was eine feine Helligkeits-Regelung im unteren Helligkeits-Bereich ermöglicht, wo das menschliche Auge empfindlicher wahrnimmt. Damit lassen sich auch sehr leise Stimmungs-Helligkeiten realisieren, ohne dass die LED Streifen anfangen zu flackern oder ungleichmäßig zu dimmen. Geeignet für Wohnzimmer-Beleuchtungen mit feinfühliger Dimm-Charakteristik und für Voutenbeleuchtungen mit sanften Übergängen.

Direkte KNX-Anbindung über die ETS5-Software und KNX-Bus-Klemme

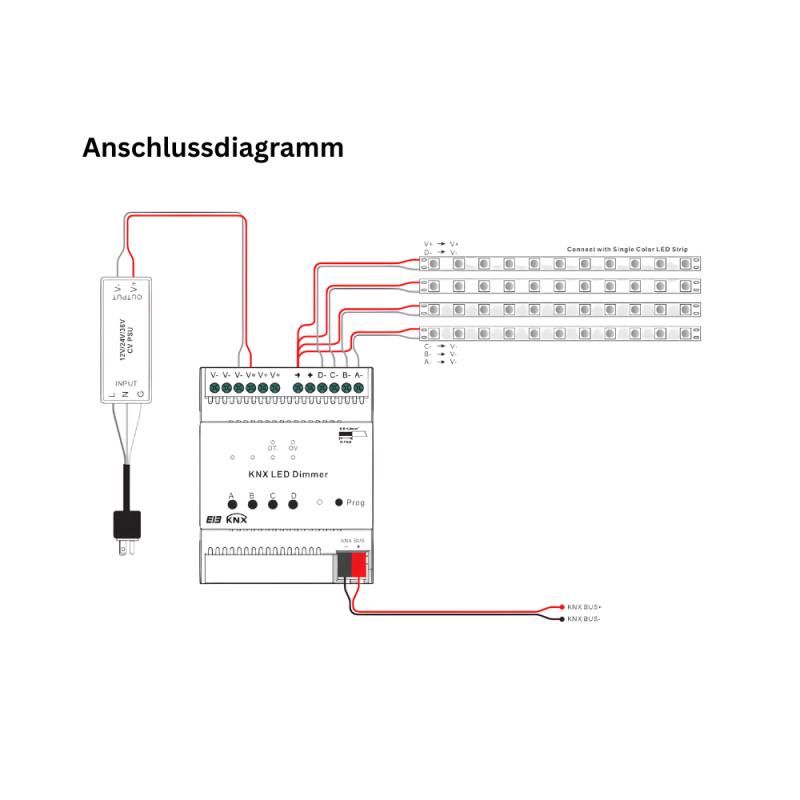

Die KNX-Anbindung erfolgt über die standardmäßige KNX-EIB-Bus-Klemme (rot/schwarz, TP-Kabel) mit einer Bus-Spannung von 21 bis 30 Volt DC. Die passende .knxprod-Applikationsdatei wird einmalig in die ETS5-Software importiert, anschließend lassen sich physikalische Adresse, Gruppenadressen, Szenen, Dimm-Parameter und Treppenlicht-Funktion direkt in der ETS konfigurieren. Damit fügt sich der Dimmer nahtlos in jede KNX-Anlage ein und kommuniziert herstellerübergreifend mit MDT-, ABB-, Lingg-und-Janke-, Theben- oder Jung-Komponenten.

Über den KNX-Bus stehen die typischen Kommunikations-Objekte für Schalten, relatives Dimmen, absolutes Dimmen, Helligkeits-Rückmeldung, Status-Rückmeldung und Szenen-Aufruf zur Verfügung. Damit lässt sich der Dimmer aus jedem KNX Wandtaster, Präsenzmelder oder Visualisierungs-System ansteuern. Eine Übersicht weiterer KNX-Komponenten findest du in der Kategorie KNX LED Controller.

15 Szenen, Treppenlicht-Funktion, absolute und relative Dimmung über den KNX-Bus

Der Dimmer speichert pro Kanal bis zu 15 verschiedene Szenen mit individueller Helligkeit und Übergangszeit ab. Eine Beispiel-Szene "Filmabend" dimmt Kanal 1 auf 20 Prozent für die Decken-Beleuchtung, Kanal 2 auf 60 Prozent für die Vouten-Beleuchtung und schaltet Kanal 3 für die Akzent-Beleuchtung komplett ab. Die Szenen lassen sich über den KNX-Bus oder über die Voreinstellungs-Funktion direkt am Gerät abrufen.

Die Treppenlicht-Funktion schaltet den jeweiligen Kanal nach Erhalt eines Befehls für eine konfigurierbare Zeit auf eine definierte Helligkeit, dimmt anschließend auf 20 Prozent runter und schaltet schließlich komplett ab. Damit eignet sich der Dimmer ideal für Treppenhäuser, Flure, Garagen und Außenbereiche mit zeitgesteuerter Beleuchtung. Die absolute Dimmung erlaubt das gezielte Anfahren eines Helligkeits-Wertes über 8-Bit-Werte (0-255), die relative Dimmung verändert die aktuelle Helligkeit schrittweise nach oben oder unten.

Manuelle Tasten und Status-LEDs für die Vor-Ort-Bedienung ohne KNX-Master

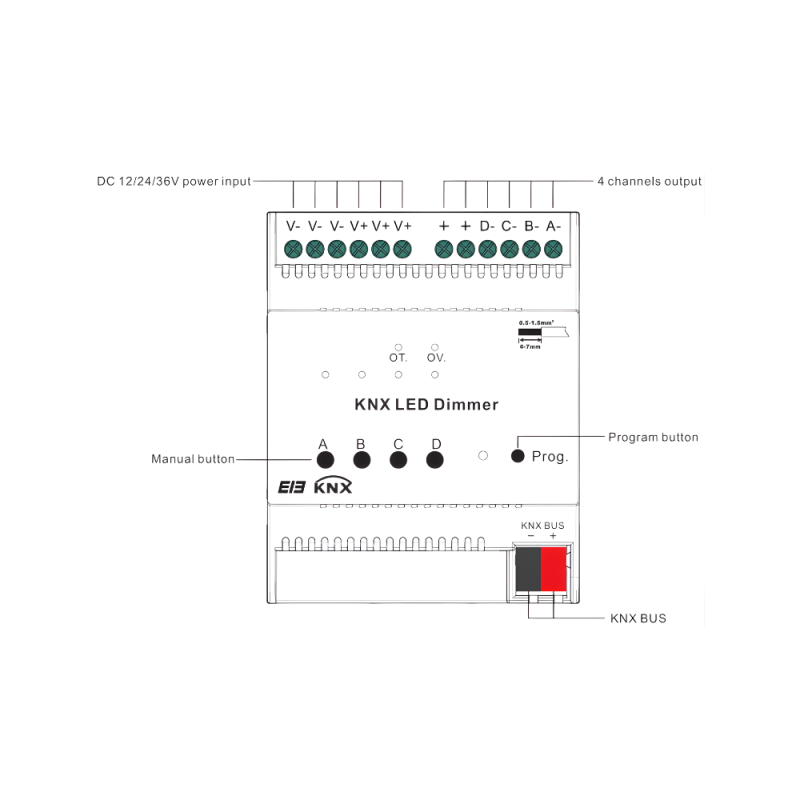

Vier manuelle Drucktasten am Gerät erlauben die Vor-Ort-Bedienung jedes Kanals unabhängig vom KNX-Bus. Ein kurzer Tastendruck schaltet den Kanal ein oder aus, ein langer Tastendruck dimmt den Kanal relativ hoch oder runter. Diese Funktion ist besonders bei der Inbetriebnahme einer Anlage hilfreich, wenn die ETS-Konfiguration noch aussteht, oder als Notbedienung bei einem KNX-Bus-Ausfall. Im Treppenlicht-Modus sind die manuellen Tasten inaktiv.

Vier Status-LEDs pro Kanal zeigen den Ausgangs-Zustand: LED leuchtet bedeutet Kanal hat Ausgang, LED aus bedeutet Kanal hat keinen Ausgang. Zwei zusätzliche Status-LEDs zeigen Über-Temperatur (>70 °C) und Über-Spannung (>40V DC) an, was die Fehler-Diagnose ohne externes Mess-Werkzeug ermöglicht. Eine grüne LED blinkt bei normaler Funktion der Anwendungsschicht, eine rote LED zusammen mit der Programmier-Taste dient der KNX-Adress-Vergabe.

SR-KNX-9501FA vs SR-2304DIN: KNX-ETS-Professional statt DALI-Bus

Der SR-KNX-9501FA ist die richtige Wahl, wenn die Beleuchtungs-Anlage über KNX als zentrales Gewerke-übergreifendes Bus-System angesteuert wird. Die Konfiguration über die ETS5-Software und die Integration in eine bestehende KNX-Gebäudeautomation mit Heizung, Beschattung, Klima und Sicherheit macht ihn zum Standard-Dimmer für Elektrofachbetriebe und Systemintegratoren mit KNX-Zertifizierung.

Für reine DALI-Anlagen ohne KNX-Backbone bietet sich der SR-2304DIN DALI-2 LED Controller an. Dieser hat die gleichen Leistungs-Daten (4 Kanäle, 12-36V DC, 5A pro Kanal, Hutschiene), kommuniziert aber über den DALI-2 Bus statt KNX. Wenn DALI und KNX gemeinsam in einer Anlage genutzt werden sollen, fungiert das SR-KN9100-DA2 KNX-DALI Gateway als Brücke zwischen beiden Bussystemen. Für DALI-2 Controller mit RGBW- oder CCT-Steuerung gibt es den SR-2304BEA DALI-2 LED Controller.

Anwendungsbereiche: Bürobeleuchtung, Wohnzimmer und Voutenbeleuchtung

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen in Verwaltungsgebäuden, Praxen, Kanzleien und Coworking-Spaces, in denen einfarbige LED Streifen über das KNX-Netzwerk gesteuert werden. Die vier unabhängigen Kanäle ermöglichen die Aufteilung in Decken-Beleuchtung, Arbeits-Platz-Beleuchtung, Voutenkanten und Akzent-Beleuchtung mit individueller Helligkeit pro Zone.

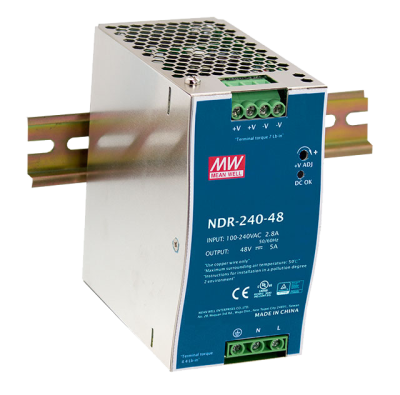

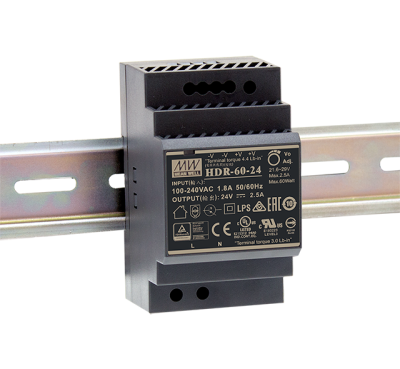

Im privaten Wohnbereich übernimmt der SR-KNX-9501FA die Steuerung von Voutenbeleuchtungen an Decken-Übergängen, Wohnzimmer-Beleuchtung mit Stimmungs-Szenen und Treppen-Hausbeleuchtungen mit der integrierten Treppenlicht-Funktion. In Verbindung mit passenden 24V LED Netzteilen entsteht eine vollständige KNX-LED-Steuerungs-Anlage. Für höhere Leistungen empfiehlt sich ein industrielles Hutschienen-Netzteil wie das Mean Well NDR-240-24 mit 240 Watt Ausgangsleistung.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen KNX und DALI, zur ETS5-Konfiguration, zur Last-Berechnung pro Kanal oder zur Integration in bestehende KNX-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller KNX-Komponenten findest du in unserer KNX Steuerungskategorie oder im gesamten LED Steuerungs-Sortiment.
