SR-KNX-9511FA KNX RGBW LED Dimmer 4-Kanal Konstantspannung 12-36V DC, 5A je Kanal, Hutschiene

Der SR-KNX-9511FA ist ein 4-Kanal KNX RGBW LED Controller zur Hutschienen-Montage, der RGB- und RGBW-LED-Streifen mit Konstantspannung im Bereich von 12 bis 36 Volt DC ansteuert. Die vier Kanäle sind als dedizierte R/G/B/W-Ausgänge gekennzeichnet und ermöglichen die direkte Anbindung handelsüblicher RGBW-Streifen ohne zusätzliche Verteiler-Schaltung. Über die ETS5-Software wird der KNX RGBW Dimmer in das KNX-System eingebunden und kommuniziert herstellerübergreifend mit allen ETS-fähigen Komponenten.

Pro Kanal stehen 5 Ampere Last-Strom zur Verfügung, was bei 24 Volt einer Leistung von 120 Watt pro Kanal entspricht (bei 12V 60 Watt, bei 36V sogar 180 Watt). Die werkseitig eingestellte PWM-Frequenz von 600 Hertz sorgt für flackerfreies, farbtreues Licht ohne sichtbares Streifenmuster bei Foto- und Video-Aufnahmen. Die kompakte Hutschienen-Bauform mit 4 Teilungseinheiten fügt sich nahtlos in den Standard-Schaltschrank ein. Mit 109,90 Euro ist der RGBW-Controller die preislich attraktive KNX-Lösung für farbige Beleuchtungs-Anlagen.

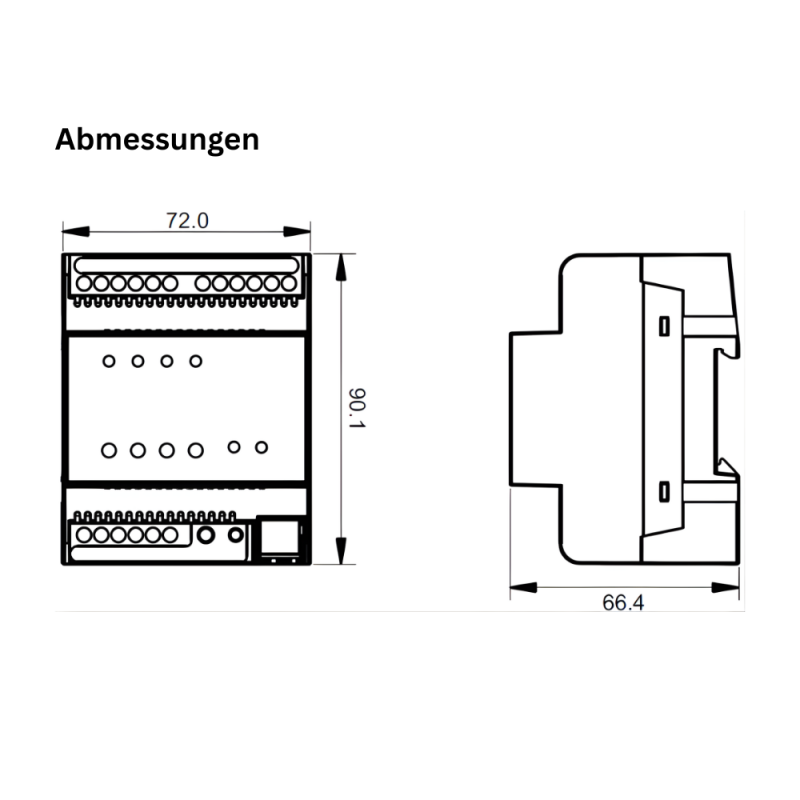

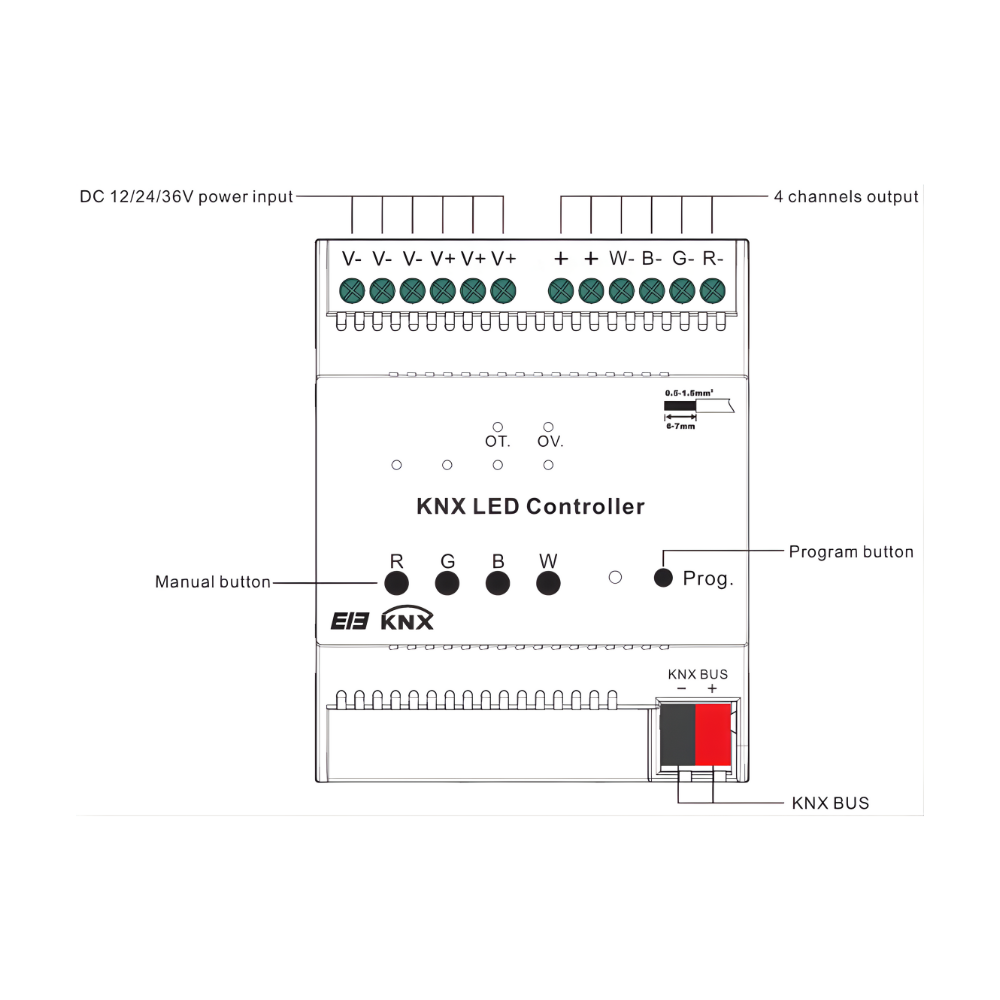

Vier dedizierte R/G/B/W Ausgänge für die direkte Ansteuerung von RGB- und RGBW-LED-Streifen

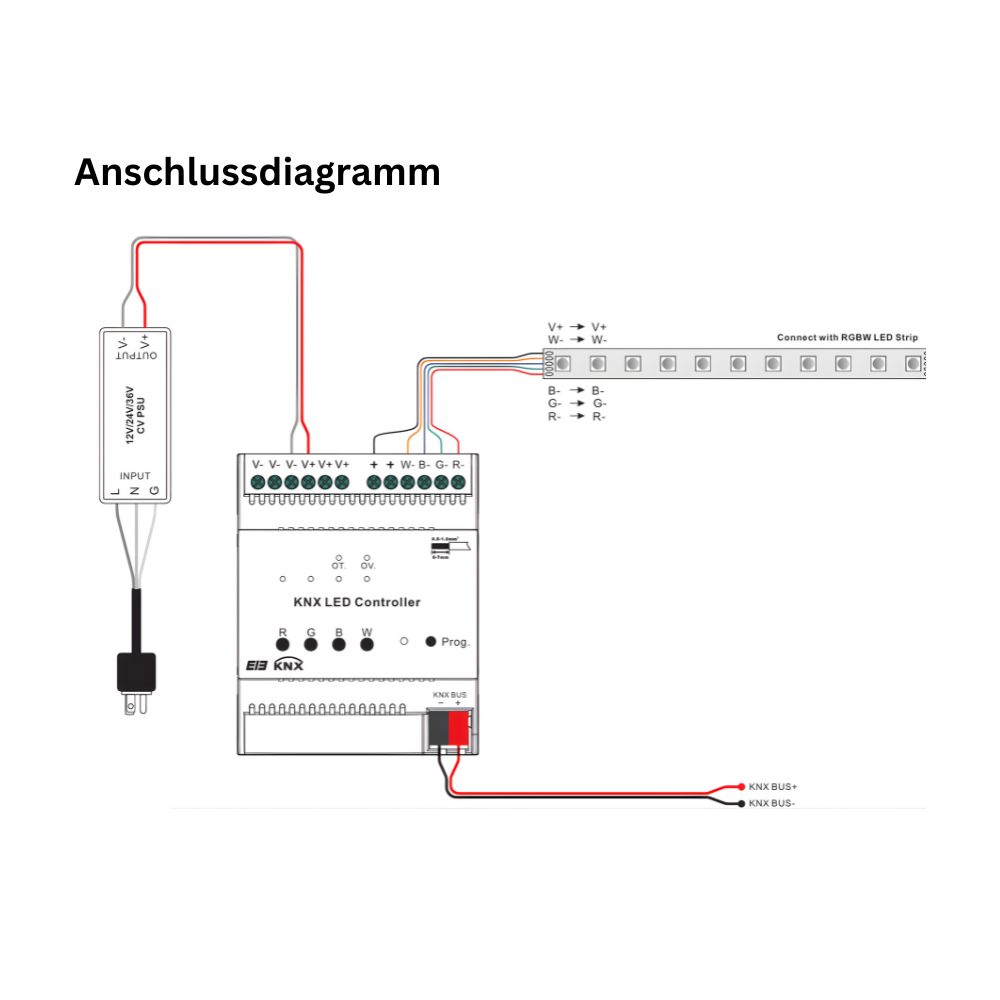

Die vier Kanal-Ausgänge des SR-KNX-9511FA sind als R-, G-, B- und W-Klemmen gekennzeichnet und folgen der Standard-Belegung handelsüblicher RGBW-LED-Streifen. Ein 5-poliger Streifen-Anschluss (V+, R-, G-, B-, W-) lässt sich damit direkt an die Klemmen führen, ohne dass eine separate Verteiler-Verkabelung nötig ist. Für RGB-Streifen mit nur drei Farb-Kanälen bleibt der W-Kanal ungenutzt und kann optional für eine zusätzliche Weißlicht-Ergänzung über einen separaten Streifen verwendet werden.

Über den KNX-Bus erfolgt die Farb-Steuerung mit drei beziehungsweise vier Helligkeits-Werten parallel: jeder Kanal kann unabhängig im Bereich von 0 bis 100 Prozent gedimmt werden. Die Misch-Farben entstehen durch die kombinierte PWM-Helligkeit der R-, G- und B-Ausgänge, während der W-Kanal als Weißlicht-Anteil sauberes warmweißes oder kaltweißes Licht beisteuert. Eine Übersicht passender Streifen findest du in der Kategorie RGBW LED Streifen sowie unter RGB LED Streifen.

Konstantspannungs-Betrieb mit 12 bis 36V DC und 5 Ampere pro Kanal für leistungsstarke Farb-LEDs

Der Eingangs-Spannungs-Bereich von 12 bis 36 Volt DC deckt alle gängigen LED-Streifen-Spannungen ab. Bei 12 Volt liefert jeder Kanal 60 Watt (240 Watt gesamt), bei 24 Volt 120 Watt pro Kanal (480 Watt gesamt) und bei 36 Volt 180 Watt pro Kanal (720 Watt gesamt). Die tatsächliche Maximal-Leistung hängt direkt von der gewählten Versorgungs-Spannung des LED Streifens ab.

In der Praxis bedeutet das: bei einem 24V RGBW-Streifen mit 18 W/m Verbrauch lässt sich pro Kanal eine Strecke von 6,67 Metern direkt anschließen, ohne dass eine zusätzliche Bus-Einspeisung nötig ist. Bei längeren Strecken sollte bei 24V RGB-Streifen in der Regel alle 7 bis 8 Meter neu eingespeist werden, was bei der Anlagenplanung berücksichtigt werden muss. Für noch hochwertigere homogene Farb-Verläufe ohne sichtbare Punkte bieten sich die COB RGB LED Streifen und COB RGBW LED Streifen an.

PWM-Dimmung mit 600 Hertz für flackerfreies, farbtreues Licht ohne sichtbares Streifenmuster

Die werkseitig eingestellte PWM-Dimmfrequenz von 600 Hertz reicht aus, um auch bei Foto- und Video-Aufnahmen flackerfreies Licht zu liefern. Klassische Kamera-Verschlusszeiten erfassen die schnellen Hell-Dunkel-Wechsel nicht mehr als Streifenmuster, was den Controller besonders für Anwendungen in Foto-Studios, Showrooms, Restaurants, Bars und Theatern qualifiziert. Bei farbigen Beleuchtungen ist Flackerfreiheit doppelt wichtig, weil die einzelnen Farb-Kanäle synchron schalten und schon kleinste Frequenz-Abweichungen sichtbare Farb-Pulse erzeugen würden.

Die Dimmfrequenz lässt sich über die ETS5-Software anpassen, falls in der jeweiligen Anlage spezielle Anforderungen bestehen. Die Dimmung erfolgt logarithmisch über 256 Stufen pro Kanal, was eine feine Helligkeits-Regelung im unteren Helligkeits-Bereich ermöglicht. Damit lassen sich auch sehr leise Stimmungs-Helligkeiten realisieren, ohne dass die Farben aussetzen oder ungleichmäßig dimmen. Geeignet für Gastronomiebeleuchtungen mit Stimmungs-Wechsel im Tagesverlauf und für Theaterbeleuchtungen mit sanften Farb-Übergängen.

Direkte KNX-Anbindung über die ETS5-Software und KNX-Bus-Klemme

Die KNX-Anbindung erfolgt über die standardmäßige KNX-EIB-Bus-Klemme (rot/schwarz, TP-Kabel) mit einer Bus-Spannung von 21 bis 30 Volt DC. Die passende .knxprod-Applikations-Datei (ETS-Datei 951, speziell für RGBW-Anwendungen) wird einmalig in die ETS5-Software importiert. Anschließend lassen sich physikalische Adresse, RGBW-Farb-Objekte, einzelne Kanal-Dimm-Werte, Szenen, Treppenlicht-Funktion und alle weiteren Parameter direkt in der ETS konfigurieren.

Über den KNX-Bus stehen die typischen RGBW-Kommunikations-Objekte zur Verfügung: 3-Byte-RGB-Objekt für gemeinsame Farb-Werte, einzelne 1-Byte-Helligkeits-Objekte pro Kanal, Szenen-Aufruf, Schalt- und Dimm-Befehle. Damit lässt sich der Controller aus jedem KNX Wandtaster, Präsenzmelder, Farbwähler-Bediengerät oder Visualisierungs-System ansteuern. Eine Übersicht weiterer KNX-Komponenten findest du in der Kategorie KNX LED Controller.

15 Szenen für vordefinierte Farb- und Helligkeits-Stimmungen über den KNX-Bus

Der RGBW-Controller speichert bis zu 15 verschiedene Farb-Szenen mit individuellen Helligkeits-Werten pro Kanal und individueller Übergangs-Zeit ab. Eine Beispiel-Szene "Romantik-Abend" stellt die Vouten-Beleuchtung auf warmes Bernstein-Gelb (R: 100%, G: 60%, B: 0%, W: 20%) mit langem 30-Sekunden-Übergang, eine andere Szene "Konzentration" liefert reines kaltweißes Arbeits-Licht (R: 0%, G: 0%, B: 0%, W: 100%). Die Szenen lassen sich über den KNX-Bus oder über die Voreinstellungs-Funktion direkt am Gerät abrufen.

Die Treppenlicht-Funktion schaltet einen oder mehrere Kanäle nach Erhalt eines Befehls für eine konfigurierbare Zeit auf eine definierte Helligkeit, dimmt anschließend auf 20 Prozent runter und schaltet schließlich komplett ab. Im Treppenlicht-Modus arbeitet der Controller einfarbig pro Kanal. Vier manuelle Drucktasten am Gerät erlauben die Vor-Ort-Bedienung jedes Kanals unabhängig vom KNX-Bus, was bei der Inbetriebnahme oder zur Diagnose hilfreich ist. Vier Status-LEDs pro Kanal sowie OT-LED (Über-Temperatur >70 °C) und OV-LED (Über-Spannung >40V DC) zeigen den Betriebs-Zustand und Fehler direkt am Gerät an.

SR-KNX-9511FA vs SR-KNX-9501FA: RGBW-Farbsteuerung statt monochromer 4-Zonen-Dimmung

Der SR-KNX-9511FA ist die richtige Wahl, wenn farbige Beleuchtungs-Stimmungen über den KNX-Bus realisiert werden sollen. Die R/G/B/W-Kanal-Belegung und die spezielle ETS-Applikations-Datei machen die Inbetriebnahme einer RGBW-Anlage besonders übersichtlich, weil die KNX-Kommunikations-Objekte direkt als Farb-Werte ansprechbar sind, ohne dass die Kanäle als getrennte Monochrom-Dimmer interpretiert werden müssen.

Sollen dagegen vier voneinander unabhängige einfarbige Zonen gedimmt werden, etwa Decken-Voutenkante, Wand-Beleuchtung, Möbel-Akzent und Treppen-Beleuchtung mit unterschiedlichen Weißtönen, ist der SR-KNX-9501FA KNX LED Dimmer die passende Wahl. Für die Aufbau-Montage ohne Schaltschrank bietet sich der SR-KNX-9502FA KNX LED Dimmer Aufbauversion an. Wer DALI statt KNX als Bus-System einsetzt, findet im SR-2304BEA DALI-2 LED Controller die RGBW-fähige DALI-Alternative.

Anwendungsbereiche: Wohnzimmer-Akzent, Gastronomie und Showroom-Beleuchtung

Klassische Einsatzbereiche sind moderne Wohnzimmer-Beleuchtungen mit RGBW-Voutenkante für wechselnde Stimmungs-Szenen, die per KNX-Wandtaster oder Sprach-Visualisierung abgerufen werden. In Voutenbeleuchtungen an Decken-Übergängen lässt sich die Farb-Stimmung an Tageszeit, Nutzung oder Event anpassen, von warmweißem Lese-Licht über bunte Party-Stimmung bis zur dezenten Nachtbeleuchtung.

Im gewerblichen Bereich findet der RGBW-Controller Anwendung in Ladenbeleuchtungen mit Akzent-Voutenkante zur Hervorhebung wechselnder Kollektionen, in Bars und Restaurants mit Stimmungs-Lichtsteuerung pro Tageszeit oder Veranstaltung, sowie in Showrooms und Messe-Ständen für visuelle Produkt-Inszenierung. In Verbindung mit einem industriellen Netzteil wie dem Mean Well NDR-240-24 Hutschienen-Netzteil entsteht eine vollständige KNX-RGBW-Steuerungs-Anlage im Standard-Schaltschrank.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen monochromen und RGBW-Anwendungen, zur ETS5-Konfiguration, zur Farb-Misch-Steuerung im KNX-Bus oder zur Integration in bestehende KNX-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller KNX-Komponenten findest du in unserer KNX Steuerungskategorie oder im gesamten LED Steuerungs-Sortiment.
