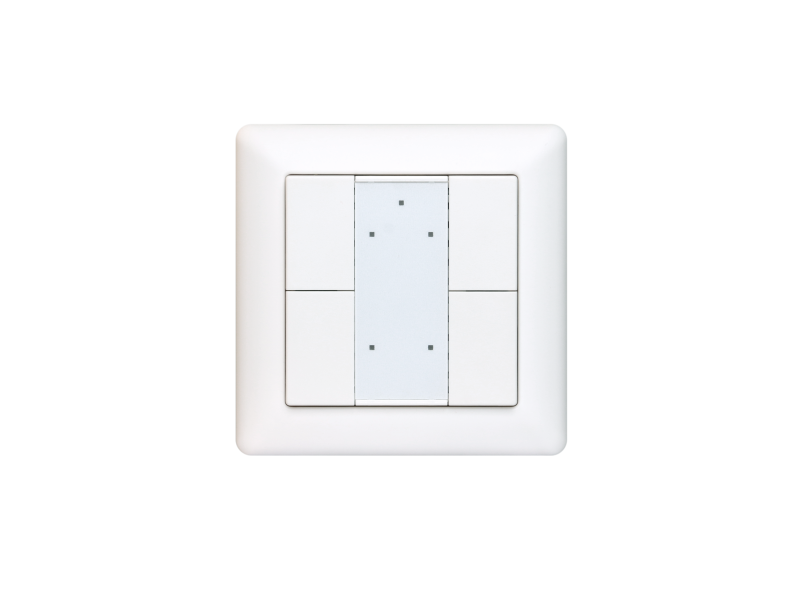

SR-KNX-9551K4 KNX Wandschalter Taster 4-fach LED Statusanzeige, busversorgt, ETS-konfigurierbar

Der SR-KNX-9551K4 ist ein 4-fach KNX Wandschalter mit LED Statusanzeige, busversorgt und ETS-konfigurierbar, zur Unterputz-Montage in Standard-Schalter-Dosen. Der KNX Taster nutzt vier individuell programmierbare Wippen-Tasten für Schalten, Dimmen, Szenen-Aufruf und Jalousie-Steuerung gleichzeitig aus einer einzigen Schalter-Position. Über die ETS4-Software werden KNX-Telegramme an Dimmer-Aktoren, Jalousie-Aktoren, Heizungs-Regler und Visualisierungs-Systeme der KNX LED Controller Kategorie gesendet, wobei jede Wippe eine individuelle Aktion auslöst. Mit vier zweifarbigen Status-LEDs (rot/grün) plus zentraler Orientierungs-LED bietet der busversorgte KNX Wandschalter visuelle Rückmeldung über alle vier KNX-Aktor-Zustände gleichzeitig.

Das kompakte 55,6-Millimeter-Format passt in nahezu jedes klassische Schalter-Programm, was die Integration in bestehende Wohn-, Hotel- und Büro-Anlagen ermöglicht. Über die ETS4- oder neuere ETS-Software werden die vier Tasten frei mit Funktionen wie Schalten, Dimmen, Jalousie- und Rolladen-Steuerung, Szenen-Aufruf, Szenen-Speicherung und RTC-Betriebsart-Umschaltung belegt. In der Kombination mit einem KNX-LED-Aktor wie dem SR-KNX-9502FA KNX LED Dimmer Aufbauversion entsteht eine vollständige KNX-Lichtsteuerung mit vier Bedien-Funktionen aus einer einzigen Wand-Position.

Vier frei belegbare Wippen für die Komfort-Bedienung mehrerer Lichtgruppen aus einer Position

Die vier Tasten-Wippen des SR-KNX-9551K4 lassen sich in der ETS-Software unabhängig voneinander mit verschiedenen KNX-Funktionen belegen. Damit löst der 4-fach Wandschalter ein häufiges Problem im Smart-Home-Alltag: statt drei oder vier verschiedene Wand-Taster nebeneinander zu installieren, übernimmt ein einziger 4-fach Taster die zentrale Bedienung aller relevanten Funktionen. Klassische Anwendungs-Szenarien sind die parallele Bedienung von Decken-Beleuchtung, Vouten-Beleuchtung, Möbel-Akzent und Jalousie in einer modernen Wohnzimmer-Beleuchtung.

Pro Wippe lassen sich Schalten, Dimmen (kurzer Druck schaltet, langer Druck dimmt), Szenen-Aufruf, Jalousie-Bedienung und Heizungs-Modus-Umschaltung individuell parametrieren. Damit deckt der 4-fach Wandtaster die gesamte Komfort-Bedienung eines Wohnraums, Hotel-Zimmers oder Konferenz-Raums aus einer einzigen Schalter-Position ab. Die Trennung in vier unabhängige Bedien-Zonen erlaubt feine Differenzierung zwischen verschiedenen Anwendungen, ohne die Wand-Ästhetik mit mehreren Schaltern zu belasten.

Vier zweifarbige LED-Indikatoren plus zentrale Orientierungs-LED für visuelle Status-Rückmeldung

Die vier integrierten Bicolor-LED-Indikatoren neben jeder Wippe zeigen den aktuellen Status der vier verschiedenen gesteuerten KNX-Aktoren gleichzeitig an. Eine Standard-Belegung ist grün für eingeschaltete Funktion und rot für ausgeschaltete Funktion, alternativ lässt sich die Farb-Logik in der ETS frei konfigurieren. Damit ist auf einen Blick erkennbar, welche der vier Lichtgruppen, Jalousien oder Heizungs-Zonen gerade aktiv sind, ohne den jeweiligen Aktor selbst sichtbar prüfen zu müssen.

Eine zusätzliche Orientierungs-LED in der Mitte des Schalters sorgt für bessere Auffindbarkeit im Dunkeln, besonders in Hotel-Zimmern und Schlafzimmer-Beleuchtungen mit nächtlichem Aufstehen. Die LEDs können auch zur Visualisierung externer KNX-Objekte verwendet werden, etwa als Anzeige für aktivierten Brandmelder, geöffnetes Garagen-Tor, fehlerhafte Lüftungs-Anlage oder Status eines Alarm-Systems. Im Alarm-Modus können die Status-LEDs blinken, was eine deutliche optische Warnung für sicherheits-relevante Ereignisse ermöglicht.

Vier unabhängige Bedien-Zonen oder zwei Wippen-Paare im Linked Mode

Im Independent Mode wirken alle vier Wippen unabhängig voneinander, was die Bedienung von bis zu vier verschiedenen KNX-Aktoren aus einer Position ermöglicht. Ein typisches Hotel-Zimmer-Szenario verteilt die Funktionen wie folgt: Wippe 1 schaltet die Decken-Beleuchtung, Wippe 2 ruft die Szene "Empfangs-Modus" auf, Wippe 3 dimmt das Badezimmer-Licht und Wippe 4 fährt die Vorhänge. In Verbindung mit dem SR-KNX-9511FA KNX RGBW LED Dimmer lässt sich zudem die RGBW-Farb-Stimmung über zwei der Wippen ansteuern, etwa "Warm-Weiß" und "Romantik-Bernstein".

Im Linked Mode lassen sich die vier Wippen zu zwei Tasten-Paaren zusammenfassen, was klassische Wippen-Schalter-Funktionalität wie "ein/aus" oder "hoch/runter" für zwei separate Anwendungen aus einem Gerät ermöglicht. Ein Paar steuert beispielsweise die Decken-Beleuchtung hoch und runter, das zweite Paar die Jalousie hoch und runter. Die Wahl zwischen Linked und Independent Mode erfolgt pro Wippen-Paar in der ETS-Konfiguration, was die Flexibilität bei der Anlagenplanung erhöht.

Bus-Speisung über KNX-EIB ohne zusätzliche Netz-Phase

Der SR-KNX-9551K4 wird wie alle KNX-Bus-Geräte komplett über den KNX-EIB-Bus mit Energie versorgt, eine separate 230V-Anschluss-Leitung ist nicht erforderlich. Die typische Strom-Aufnahme aus dem KNX-Bus liegt trotz vier aktiver Wippen und fünf LEDs bei unter 0,3 Watt, was die Bus-Belastung minimal hält. Damit lassen sich bis zu 64 Geräte pro KNX-Linie ohne zusätzliches Hilfs-Netzteil betreiben. Für größere Anlagen mit vielen Bus-Teilnehmern empfehlen sich Hilfs-Netzteile aus der KNX LED Netzteile Kategorie.

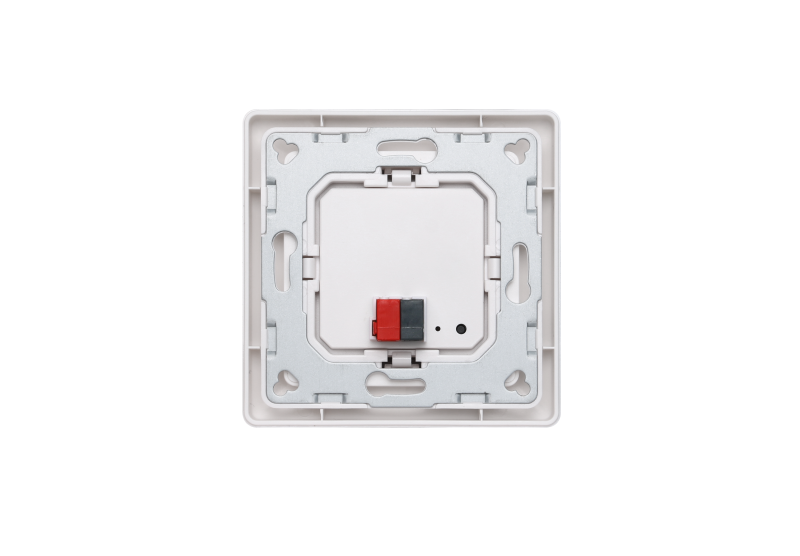

In Renovierungs-Projekten ist die Bus-Versorgung ein deutlicher Vorteil, weil keine zusätzliche Phase zur Schalter-Dose gezogen werden muss. Bei der Installation reicht es, das KNX-Bus-Kabel (rot/schwarz, J-Y(St)Y oder KNX-zertifizierte Variante) an die rückseitigen Anschluss-Klemmen anzuschließen, die das 0,8-Millimeter-Einzeladern-Kabel direkt aufnehmen. Damit eignet sich der 4-fach Schalter besonders für Hotel-Renovierungen mit hoher Funktions-Dichte pro Zimmer und für Büro-Umrüstungen ohne Stemm-Arbeiten.

Standard-55-mm-Maße für die Integration in bestehende Schalter-Programme

Die Abmessungen von 55,6 × 55,6 × 12,3 Millimetern entsprechen dem 55-mm-Industrie-Standard für Schalter-Einsätze, was die Integration in nahezu jedes klassische Schalter-Programm ermöglicht. Kompatible Rahmen-Programme umfassen Berker S1, B1, B3, B7 Glas, GIRA Standard55, E2, Event und Esprit, JUNG A500 und Aplus, sowie Merten M-Smart, M-Arc und M-Plan. Damit fügt sich der 4-fach Taster optisch nahtlos in das bestehende Schalter-Design des Gebäudes ein, während er gleichzeitig die Funktions-Dichte einer ganzen Schalter-Kombination liefert.

Die geringe Einbautiefe von 12,3 Millimetern erlaubt die Montage auch in flachen Unterputz-Dosen mit begrenzter Tiefe, wie sie in älteren Bestands-Gebäuden häufig vorkommen. Das Kunststoff-Gehäuse in Weiß bildet die Basis, der finale optische Eindruck entsteht durch den gewählten Rahmen und die Tasten-Wippen des jeweiligen Schalter-Programms. Eine Übersicht weiterer KNX-Bedien-Komponenten findest du in der KNX Schalter und Taster Kategorie.

SR-KNX-9551K4 vs SR-KNX-9551K2: vier statt zwei Tasten bei identischem Preis

Sowohl der SR-KNX-9551K4 als auch der SR-KNX-9551K2 KNX 2-fach Wandschalter nutzen die gleiche Hardware-Plattform, das gleiche kompakte 55-mm-Gehäuse und die gleiche ETS-Applikations-Datei. Der einzige Unterschied liegt in der Anzahl der Bedien-Wippen: der K2 bietet zwei Tasten für ein bis zwei KNX-Funktionen, der K4 bietet vier Tasten für bis zu vier unabhängige KNX-Funktionen.

Für die meisten Anwendungen mit drei oder mehr geplanten Bedien-Funktionen pro Wand-Position ist der K4 die wirtschaftlich sinnvolle Wahl, weil der gleiche Preis bei doppelter Funktions-Dichte deutlich besseres Preis-Leistungs-Verhältnis bietet. Der K2 bleibt sinnvoll, wenn an der konkreten Position nur ein klassischer Wippen-Schalter mit ein/aus-Funktion gewünscht ist und ein 4-fach Taster optisch überdimensioniert wirken würde. Beide Modelle lassen sich beliebig im Projekt kombinieren, ein 4-fach Taster im Eingangs-Bereich und mehrere 2-fach Taster an den einzelnen Wand-Positionen ergibt eine konsistente Anlage.

Anwendungsbereiche: Hotel-Zimmer-Bedienung, Multi-Raum-Schaltzentrale und Konferenz-Raum

Klassische Einsatzbereiche sind Hotel-Zimmer mit vier zentralen Bedien-Funktionen aus einer Position neben der Tür (Empfangs-Beleuchtung, Bad-Licht, Vorhang und Klima-Modus), Konferenz-Räume in modernen Büro-Beleuchtungen mit vier Modus-Szenen (Präsentation, Workshop, Besprechung und Standard), und Wohn-Eingänge mit zentraler Bedienung von Decken-Licht, Voutenkante, Außen-Beleuchtung und Türklingel-Stummschaltung. In Restaurants und Bars dient der 4-fach Taster als Tisch-seitige Bedienung mit Helligkeits-Stufen und Musik-Modus-Wechsel.

In gemischten Bus-Anlagen mit KNX und DALI lässt sich der Taster über das SR-KN9100-DA2 KNX-DALI Gateway auch zur Bedienung von DALI-Beleuchtungs-Anlagen einsetzen. Das integrierte Bus-Netzteil und die HCL-Fähigkeit des Gateways ermöglichen tageszeit-abhängige Beleuchtungs-Steuerungen für DALI-Aktoren, die direkt aus den vier Wippen heraus abgerufen werden können.

Bei Fragen zur Anlagenplanung, zur Entscheidung zwischen 2-fach und 4-fach Taster, zur ETS-Konfiguration der vier Wippen, zur Kombination mit den passenden KNX-LED-Dimmern oder zur Rahmen-Kompatibilität beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Weitere Bus-Übergänge zwischen KNX und anderen Protokollen findest du in der KNX Gateway Kategorie. Eine Übersicht aller Bus-Komponenten findest du in unserer KNX Steuerungs-Hauptkategorie.
