E1-L+ED Berührungsloser Türsensor-Schalter für LED Streifen 12-48V DC, 8A automatisch

Der E1-L+ED ist ein berührungsloser Türsensor-Schalter für einfarbige LED Streifen an 12 bis 48 Volt DC mit bis zu 8 Ampere Ausgangsstrom, der die LED Beleuchtung vollautomatisch über die Türstellung steuert. Sobald die Schranktür geöffnet wird, fährt das Licht sanft hoch, beim Schließen der Tür fährt es ebenso sanft herunter und schaltet ab, ganz ohne Schalter, Taster oder Handbewegung. Der kompakte Tür-Sensor erfasst die Tür über einen Infrarot-Reflexions-Sensor und eignet sich ideal für die automatische Schrank-, Vitrinen- und Möbelbeleuchtung, wo komfortables und hygienisches Licht ohne sichtbare Bedienelemente gefragt ist. Als fertiges Set aus Controller und Sensor steuert der Türsensor-Schalter angeschlossene einfarbige LED Streifen direkt, ohne Gateway, Hub oder App.

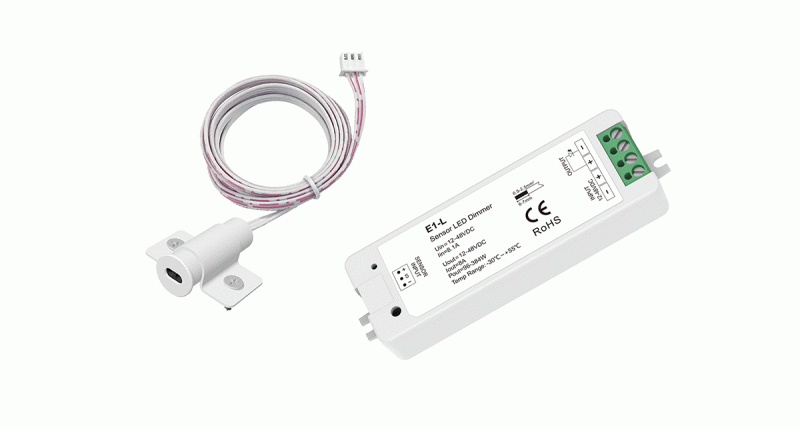

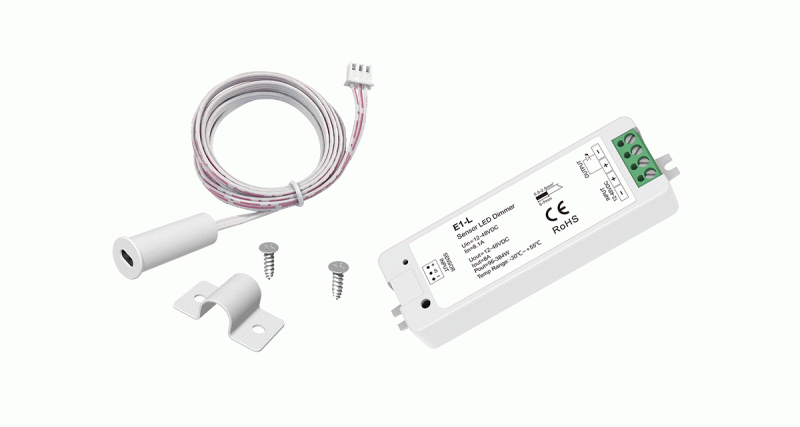

Der Lieferumfang umfasst den Controller und den passend abgestimmten Tür-Sensor am Kabel als fertig kombiniertes Set. Damit lässt sich der Controller versteckt im Möbel verbauen, während der Sensor an der Türkante montiert wird. Für den Betrieb wird zusätzlich ein passendes Konstantspannungs-Netzteil benötigt, etwa aus der Kategorie 24V LED Netzteile, das die Netzspannung in die benötigte Gleichspannung für Controller und LED Streifen wandelt.

Vollautomatische Lichtsteuerung: Tür öffnen schaltet das Licht ein, Tür schließen schaltet es aus

Der E1-L+ED arbeitet vollautomatisch und benötigt im Gegensatz zu einem Hand-Sensor keine bewusste Geste. Beim Öffnen der Tür erkennt der Sensor, dass kein Hindernis mehr davor liegt, und schaltet die angeschlossene LED Beleuchtung ein. Beim Schließen der Tür dient die Tür selbst als Reflexions-Objekt, woraufhin das Licht wieder ausgeschaltet wird. Dieser automatische Ablauf macht die Beleuchtung besonders komfortabel, weil das Licht immer genau dann verfügbar ist, wenn der Schrank oder das Möbel geöffnet wird.

Klassischer Einsatzort ist die Schrank-Beleuchtung, bei der das Licht im Kleiderschrank automatisch angeht, sobald die Tür geöffnet wird, und sich nach dem Schließen selbst wieder abschaltet. Da niemand daran denken muss, das Licht manuell auszuschalten, wird unnötiger Stromverbrauch durch vergessenes Schrank-Licht zuverlässig vermieden.

Reflexions-Sensor mit kurzer Erfassung an der Türkante für zuverlässige Auslösung

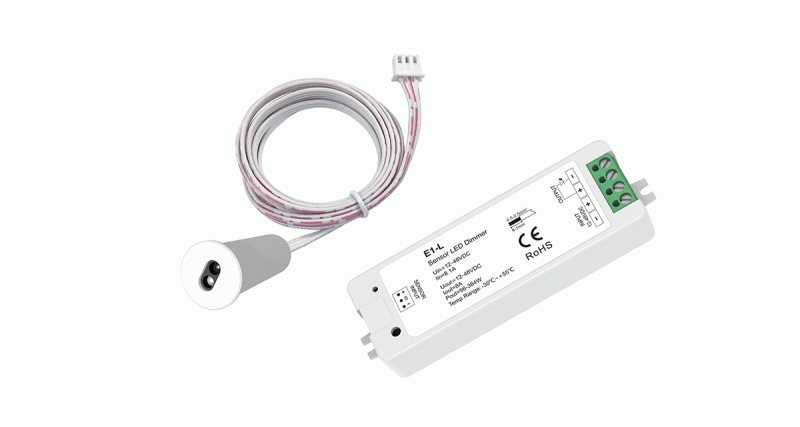

Der Tür-Sensor erfasst die Tür über einen Infrarot-Reflexions-Sensor in einem Bereich von etwa 1 bis 6 Zentimetern bei einem Erfassungswinkel von rund 15 bis 25 Grad. Diese kurze, gezielte Reichweite ist gewollt und sorgt dafür, dass ausschließlich die Türstellung erfasst wird und keine Fehlauslösungen durch andere Bewegungen im Raum entstehen. Der Sensor wird an der Innenkante des Möbels montiert, etwa einen Zentimeter von der Türkante entfernt, sodass die geschlossene Tür zuverlässig als Reflexions-Fläche erkannt wird.

Bei besonders glatten oder stark reflektierenden Türmaterialien kann der Abstand zur Tür je nach Situation angepasst werden, um die Erkennung zu optimieren. Für die saubere Integration der zugehörigen LED Streifen im Möbel empfehlen sich passende LED Aluprofile, die den Streifen aufnehmen, vor Beschädigung schützen und für eine gleichmäßige Lichtverteilung im Schrank sorgen.

Sanftes Hoch- und Runterfahren des Lichts beim Öffnen und Schließen der Tür

Beim Auslösen schaltet der E1-L+ED die LED Beleuchtung nicht hart, sondern fährt sie sanft hoch und beim Schließen ebenso sanft herunter. Dieses weiche Ein- und Ausschalten vermeidet harte Hell-Dunkel-Sprünge, schont das Auge beim Öffnen eines Schranks in dunkler Umgebung und sorgt für einen hochwertigen, ruhigen Lichteindruck. Besonders in Schlaf- und Wohnbereichen wird dieser angenehme Übergang geschätzt.

Für ein besonders homogenes Licht ohne sichtbare LED-Punkte im geöffneten Schrank empfehlen sich COB LED Streifen, die in Kombination mit dem Tür-Sensor eine gleichmäßige und hochwertige Innenbeleuchtung erzeugen. Die durchgehende Lichtlinie eines COB Streifens wirkt im Möbel deutlich ruhiger als einzeln erkennbare Lichtpunkte.

Bis zu 384 Watt Ausgangsleistung für einfarbige LED Streifen an 12 bis 48 Volt DC

Mit einem Ausgangsstrom von bis zu 8 Ampere bietet der E1-L+ED eine hohe Leistungsreserve, die auch längere LED Streifen oder mehrere parallel geschaltete Streifen-Abschnitte versorgt. Die maximale Ausgangsleistung skaliert mit der Betriebsspannung und beträgt etwa 96 Watt bei 12 Volt, 192 Watt bei 24 Volt, 288 Watt bei 36 Volt und bis zu 384 Watt bei 48 Volt DC. Der weite Eingangs-Spannungsbereich von 12 bis 48 Volt DC macht den Tür-Sensor flexibel kompatibel mit gängigen 24V LED Streifen sowie 12V- und 48V-Systemen.

Bei der Auswahl des LED Streifens sollte die Gesamtleistung gegen die 8-Ampere-Grenze des Controllers gerechnet werden, idealerweise mit etwas Reserve. Da Schrank- und Möbelbeleuchtungen meist mit moderaten Längen auskommen, bietet die Leistungsreserve in der Praxis ausreichend Spielraum auch für mehrere Streifen-Abschnitte in einem großen Kleiderschrank oder einer Vitrinen-Wand.

Fertiges Set aus Controller und Tür-Sensor ohne Konfiguration oder Gateway

Der E1-L+ED wird als fertig abgestimmtes Set aus Controller und Infrarot-Tür-Sensor geliefert und ist sofort einsatzbereit. Es sind keine Auswahl-Entscheidungen, keine Konfiguration, kein Gateway und keine Smartphone-App nötig. Direkt nach dem Anschluss an Netzteil und LED Streifen reagiert das Set automatisch auf das Öffnen und Schließen der Tür, was die Installation besonders unkompliziert macht und auch für Anwender ohne Smart-Home-System geeignet ist.

Wer statt der automatischen Tür-Steuerung lieber eine bewusste Bedienung per Handbewegung bevorzugt, findet mit dem E1-L+EB berührungslosen Hand-Sensor Dimmer eine passende Alternative aus derselben Produktreihe. Weitere kontaktlose und sensorbasierte Lichtsteuerungen findest du in unserer Kategorie LED Bewegungs- und Lichtsensoren.

Kompakte Aufbau-Montage mit Schraubklemmen und vier Schutz-Funktionen

Mit kompakten Abmessungen von 97 × 33 × 18 Millimetern lässt sich der Controller des E1-L+ED platzsparend in Möbeln, hinter Blenden oder in Hohlräumen unterbringen. Die Aufbau-Montage und die Schraubklemmen ermöglichen einen sicheren und dauerhaften Anschluss der Eingangs- und Ausgangs-Leitungen. Am Eingang wird die Gleichspannungs-Versorgung angeschlossen, am Ausgang der einfarbige, zweipolige LED Streifen, und am Sensor-Eingang der mitgelieferte Tür-Sensor.

Für die saubere Verkabelung der Installation empfehlen sich passende LED Kabel und Verbinder, mit denen LED Streifen, Controller und Netzteil zuverlässig verbunden werden. Werkzeuglose LED Klemmen und Verbindungsclips erleichtern dabei den schnellen und wartungsfreundlichen Anschluss ohne Löten. Die integrierten Schutz-Funktionen gegen Kurzschluss, Überlast, Überhitzung und Überspannung sorgen für einen sicheren Dauerbetrieb des Sets.

Anwendungsbereiche: Kleiderschrank, Vitrine, Sideboard und Küchen-Schrank

Klassische Einsatzbereiche des E1-L+ED sind Kleiderschränke und Garderoben, bei denen das Licht beim Öffnen der Tür automatisch angeht, Vitrinen und Glas-Schränke zur Präsentation von Geschirr oder Sammlerstücken, sowie Sideboards und Highboards im Wohnbereich. In einer Schlafzimmer-Beleuchtung sorgt der Tür-Sensor im begehbaren Kleiderschrank für automatisches Licht beim Betreten, ohne nach einem Schalter suchen zu müssen.

Im Wohnbereich eignet sich der Tür-Sensor für beleuchtete Sideboards, Bücherregale mit Türen und Bar-Schränke, die beim Öffnen stimmungsvoll illuminiert werden. In einer Wohnzimmer-Beleuchtung setzt das automatische Licht in einer Glasvitrine dekorative Akzente, sobald die Tür geöffnet wird. Auch im gewerblichen Bereich findet der Sensor Anwendung in beleuchteten Display-Schränken im Einzelhandel und in der Gastronomie.

Bei Fragen zur Auswahl des passenden LED Streifens, zur Netzteil-Dimensionierung, zur Sensor-Platzierung an der Türkante oder zur Kombination mit weiteren Komponenten beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Das komplette Steuerungs-Sortiment findest du in der Kategorie LED Steuerung, passende Leuchtmittel in unserer LED Streifen Hauptkategorie.
