MiBoxer TRI-C1ZR Zigbee 230 V TRIAC Dimmer

MiBoxer TRI-C1ZR Funk- und Zigbee-Dimmer für dimmbare 230 V LED, Halogen und Glühlampen – Phasenabschnitt, 300 W

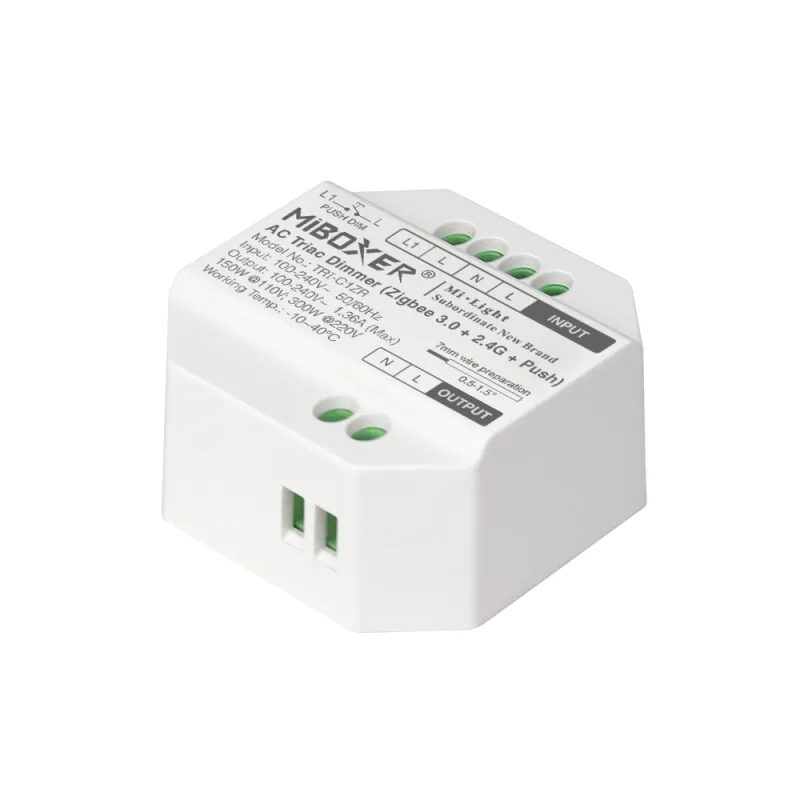

Der MiBoxer TRI-C1ZR ist ein TRIAC-Dimmer für 230-Volt-Leuchten mit Zigbee 3.0 und 2.4-GHz-Funk. Er macht bereits dimmbare Leuchten fernsteuerbar, ohne dass sich die vorhandene Verkabelung ändert. Über Phasenabschnitt dimmt er stufenlos von 0 bis 100 Prozent und flimmerfrei, an 100 bis 240 Volt mit bis zu 1,36 Ampere, also rund 300 Watt bei 230 Volt. Geeignet ist er für dimmbare 230-Volt-LED-Leuchten, Halogen- und Glühlampen sowie für dimmbare LED Treiber. Bedient wird er auf drei Wegen: per App und Sprache über das Zigbee-Netz, per 2.4-GHz-Funkfernbedienung und per Taster am Eingang. Dank der Memory-Funktion startet das Licht beim nächsten Einschalten wieder mit der zuletzt genutzten Helligkeit. Sein kleines Gehäuse von 25 mal 49 mal 49 Millimetern passt hinter einen Schalter oder in eine Anschlussdose. Weitere Geräte zeigt die Kategorie LED TRIAC Dimmer.

Macht dimmbare 230-V-Leuchten smart

Der TRI-C1ZR sitzt auf der Netzspannungsseite und übernimmt das Dimmen für Leuchten, die bereits dimmbar sind. Das können vorhandene Halogen- oder Glühlampen sein, vor allem aber dimmbare LED-Leuchten. Eine runde DiLED Einbauleuchte lässt sich damit stufenlos herunterregeln. Das gilt auch für ihre eckige Variante. Weitere passende Modelle führt die Kategorie LED Einbauleuchten 230V. Wichtig bei LED ist die Einstellung der Mindesthelligkeit: Über die Fernbedienung legen Sie fest, wie weit das Licht heruntergeht, ohne zu flackern oder abzureißen. So bleibt das Dimmen bis in den unteren Bereich sauber. Im Wohnzimmer sorgt das für ruhiges Licht am Abend. Im Esszimmer schafft es die passende Stimmung zum Essen.

Dimmen per App, Funk und Taster

Beim Steuern haben Sie die freie Wahl. Über Zigbee 3.0 bindet sich der Dimmer in ein Smart-Home-Netz ein, etwa über die Philips Hue Bridge oder ein MiBoxer-Gateway, und reagiert dann auf App, Sprache und Zeitpläne, im Mesh bis zu 100 Meter weit. Ohne Zentrale genügt die 2.4-GHz-Funksteuerung für die direkte Bedienung. Als Funkgeber dient eine MiBoxer-Fernbedienung für einfarbiges Licht, etwa die C1. Am einfachsten ist der klassische Taster: Ein kurzer Druck schaltet, ein langer dimmt, ganz ohne weitere Technik. An einem gemeinsamen Taster lassen sich sogar bis zu 25 Dimmer zusammen bedienen. So dimmt im Flur der vorhandene Schalter weiter wie gewohnt. Im Treppenhaus startet das Licht abends gedämpft.

Anschluss im Innenbereich

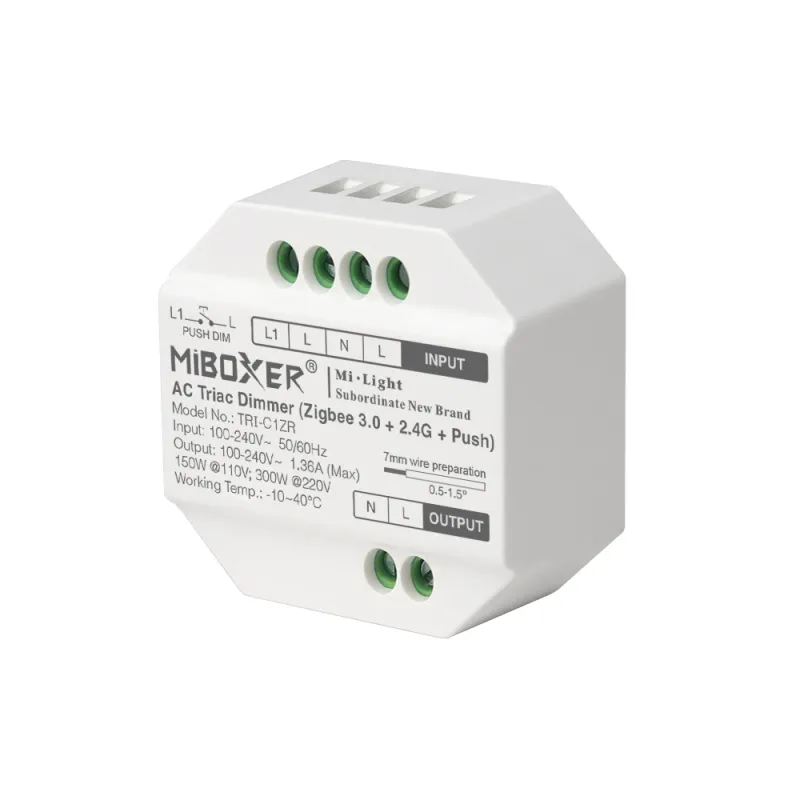

Angeschlossen wird der TRI-C1ZR auf der 230-Volt-Seite: Netzspannung auf den Eingang, der gedimmte Ausgang führt zur Leuchte, der Taster kommt an die beiden Push-Klemmen. Weil hier Netzspannung anliegt, gehört der Einbau in die Hand einer Elektrofachkraft. Das kompakte Gehäuse findet hinter einem Schalter oder in einer Anschlussdose ab etwa 50 Millimeter Tiefe Platz. Mit Schutzart IP20 ist der Dimmer für trockene Innenräume gedacht und nicht für Feuchträume. Ein Temperatursensor sowie Schutz gegen Überhitzung, Überlast und Überspannung sichern den Betrieb, dazu kommt ein schwer entflammbares Gehäuse. Im Schlafzimmer lässt sich so vorhandene Beleuchtung nachträglich smart dimmen. Auch im Büro wird gewöhnliches Deckenlicht regelbar. Bei Fragen zur Auswahl oder zur Installation erreichen Sie uns per WhatsApp, E-Mail oder Telefon.

Downloads "MiBoxer TRI-C1ZR Zigbee 3.0 & 2.4G Funk TRIAC Dimmer – für dimmbare 230 V Leuchten, Phasenabschnitt, Push-Dim"

Abmessungen:	25x49x49 mm
Ausgangsstrom:	1,36A
Besonderheit:	Auto-Funktion, Memory-Funktion
Betriebstemperaturbereich:	-10°C bis +40°C
Dimmbar:	Ja
Dimmkurve:	Phasenabschnitt
Farbe:	Weiß
Funkfrequenz:	2.4GHz RF, Zigbee 3.0
Für :	Analoge LED Dimmer, Halogenlampen, LED Netzteile, LED Treiber
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Kanal:	1
Klemmen:	Schraubklemmen
Material:	Kunststoff
Montageart:	Aufbau
Schutzart (IP):	IP20
Sicherheit:	Überhitzung, Überlast, Überspannung
Spannung:	100~240V
Steuerungsmethode:	Funk, Push Dimming, Zigbee 3.0
TYP:	Funk Empfänger, Zigbee Empfänger
Zertifikate:	CE, RoHS
Zigbee Reichweite:	100m

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Der TRI-C1ZR ist ein TRIAC-Dimmer für dimmbare 230-Volt-Leuchten mit Zigbee 3.0 und 2.4-GHz-Funk. Er dimmt per Phasenabschnitt stufenlos von 0 bis 100 Prozent, mit bis zu 300 Watt bei 230 Volt. Bedienen lässt er sich per App, per Funkfernbedienung oder per Taster. Den Zigbee-Bereich zeigt die Kategorie Zigbee 3.0.

Er eignet sich für dimmbare 230-Volt-LED-Leuchten sowie für Halogen- und Glühlampen, außerdem für dimmbare LED Treiber. Wichtig ist, dass die Leuchte oder der Treiber selbst dimmbar ist; nicht dimmbare Modelle lassen sich nicht regeln. Die Last darf bei 230 Volt bis zu 300 Watt betragen. Bei reinen LED-Lasten sollte die Mindesthelligkeit passend eingestellt werden.

Phasenabschnitt ist ein Dimmverfahren der Hinterkante, das für moderne LED- und elektronische Lasten besser geeignet ist als Phasenanschnitt. Die Mindesthelligkeit legt fest, wie weit sich das Licht herunterdimmen lässt, bevor es flackert oder ausgeht. Sie stellen sie in zehn Stufen über die Fernbedienung ein. Begriffe rund ums Dimmen erklärt unser Glossar.

Die Netzspannung kommt auf den Eingang, der gedimmte Ausgang führt zur Leuchte, und ein Taster wird an die Push-Klemmen gelegt. Ein zusätzliches Signalkabel ist nicht nötig, die vorhandene Verkabelung bleibt bestehen. Da 230 Volt anliegen, sollte eine Elektrofachkraft den Anschluss vornehmen. Schalten Sie vor der Montage immer den Strom ab.

Der Dimmer arbeitet mit MiBoxer-2.4-GHz-Fernbedienungen für einfarbiges Licht, da er einen einzelnen Helligkeitskanal regelt und keine Farbe steuert. Die Anleitung nennt dafür unter anderem die Modelle K1, S1 und FUT087. Über die Fernbedienung stellen Sie auch die Mindesthelligkeit in zehn Stufen ein. Geeignete Fernbedienungen führt die Kategorie LED-Fernbedienungen.

Für die Bedienung per App und Sprache wird ein Zigbee-Gateway gebraucht, etwa die Hue Bridge oder ein MiBoxer-Gateway. Ohne Gateway bedienen Sie den Dimmer per 2.4-GHz-Funkfernbedienung oder per Taster. Beide funktionieren lokal und unabhängig vom Internet. Ein Gateway lässt sich auch nachträglich ergänzen. Passende Zentralen zeigt die Kategorie Zigbee Hubs.

Der Dimmer ist für trockene Innenräume gedacht und gehört mit Schutzart IP20 nicht in Feuchträume wie das Bad. Sein kleines Gehäuse passt hinter einen Schalter oder in eine Anschlussdose ab rund 50 Millimeter Tiefe. Große Metallflächen in der Nähe können die Funkreichweite verringern. Den Anschluss an 230 Volt überlassen Sie einer Fachkraft.
