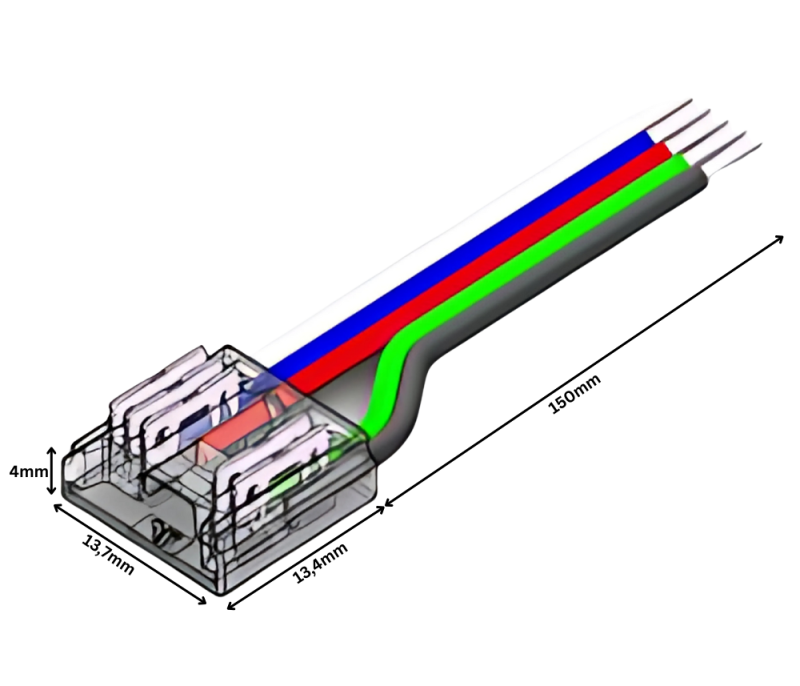

LED Anschlussverbinder – 5-polig, 12 mm, mit 15 cm Kabel, lötfrei für RGBW COB LED Streifen

Bei diesem Verbinder treffen zwei Dinge zusammen: die durchgehende COB-Leuchtfläche ohne sichtbare Punkte und ein eigener Weiß-Kanal neben Rot, Grün und Blau. Auf 12 mm Breite liefert das Band mehr Licht, das punktfrei und gleichmäßig über die ganze Linie wirkt. Das 15-cm-Kabel ist bereits angeschlagen; den Streifen schieben Sie ein und verpressen ihn mit der Zange. Passend ist er für 12-mm-COB-RGBW-Bänder mit fünf Kontakten, etwa den COB RGBW Streifen mit 784 LEDs/m, der eine homogene Lichtlinie ergibt. Schwarz führt den Pluspol, darauf folgen Rot, Grün, Blau und Weiß. Reicht die Länge nicht, kommt das 5-polige RGBW Flachbandkabel ans offene Ende. Gelötet wird dabei nichts.

Farbe und Weiß über vier Kanäle

Zum Steuern gehört ein RGBW-Controller mit vier Kanälen, einer davon allein für Weiß. Ein RGB-Gerät kennt nur drei Kanäle und kann den Weißanteil nicht ansprechen. Beide Aufgaben deckt die richtige LED Steuerung ab. Den nötigen Strom gibt ein 24V LED Netzteil mit Puffer. Wer das Kabel selbst zuschneiden will, nimmt die frei konfigurierbare Variante ohne Kabel. In der Ladenbeleuchtung zeigt punktfreies Weiß die Ware, Farbe schafft Aktionsflächen. In der Messebeleuchtung wechselt der Stand schnell zwischen Markenfarbe und neutralem Licht. An der Deckenbeleuchtung zieht eine gleichmäßige Linie ohne Lichtpunkte entlang.

Zuschneiden und festklemmen

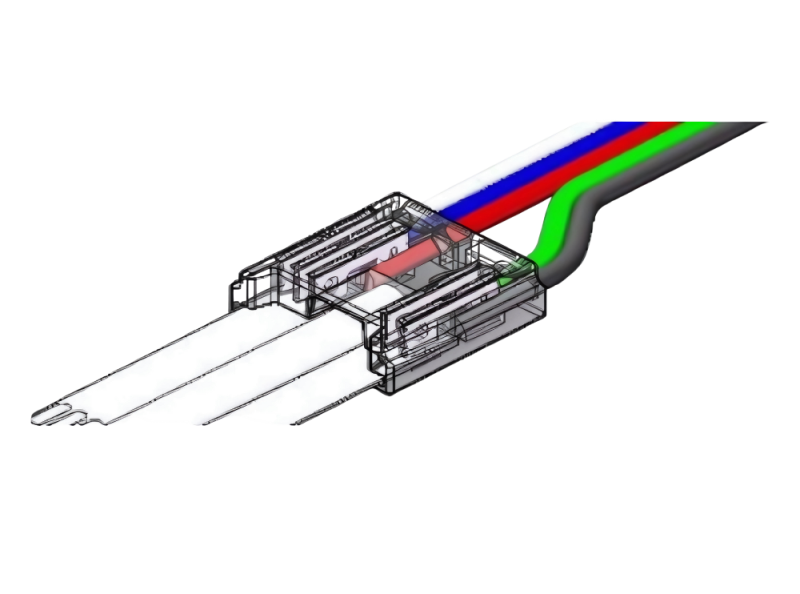

Ein Lötkolben ist überflüssig. Kürzen Sie das 12-mm-Band an einer markierten Schnittstelle und schieben es plan bis zum Anschlag hinein. Mit Zangendruck setzen sich die fünf Kontakte gemeinsam auf die Lötpads. Achten Sie auf die Ausrichtung, sonst landet der Weiß-Kanal auf einer Farbposition. Zwei Streifen koppelt direkt der Strip-zu-Strip Verbinder für COB RGBW. Soll Platz dazwischen bleiben, nimmt man die Version mit 15-cm-Verbindungskabel. Für Abzweige sorgen Klemmen und Verbindungsclips. Sauber geführt und entwärmt wird der Streifen im LED Aluprofil. Den Ablauf Schritt für Schritt zeigt unser Ratgeber.

Grenzwerte und Einsatzort

Bei 4 A pro Verbinder ist Schluss, gemeinsam über Farben und Weiß gerechnet. Die machbare Länge folgt aus der Leistung je Meter: Watt durch Spannung rechnen und unter 4 A bleiben. Der Betrieb läuft mit 5, 12 oder 24 V Gleichspannung. Die fünf Pole sind gesetzt; vierpolige RGB- oder dreipolige CCT-Bänder haben hier keinen Platz. Mit IP20 bleibt der Verbinder für trockene Innenräume reserviert. Das gesamte Sortiment zeigt die Kategorie COB RGBW LED Streifen. In der Voutenbeleuchtung läuft eine fugenlose Linie um den Raum, mal weiß, mal farbig. Als indirekte Beleuchtung legt sich weiches Licht ohne Punkte hinter Möbel und Kanten. Sind Sie unsicher, ob Ihr Streifen COB-RGBW und fünfpolig ist, erreichen Sie uns über WhatsApp.
