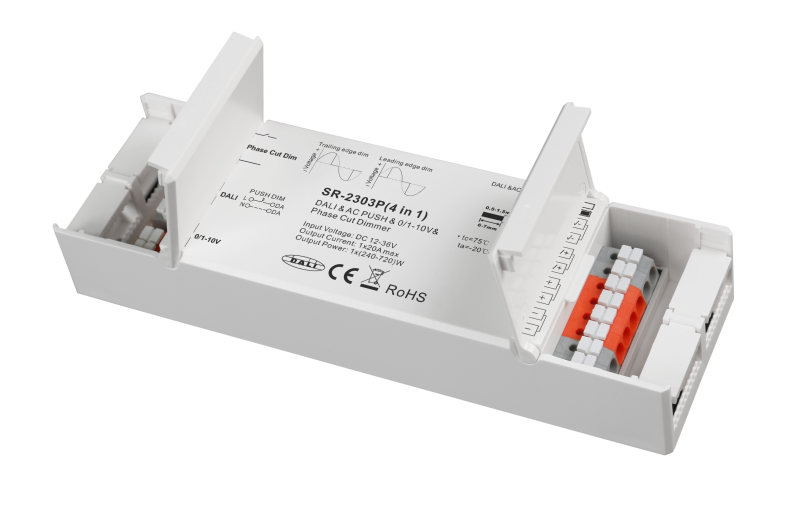

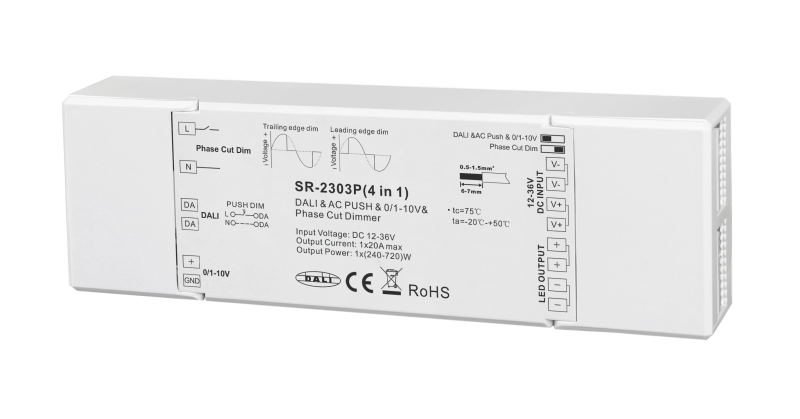

SR-2303P 4-in-1 LED Dimmer, 1-Kanal, 12-48V DC, 20A, DALI DT6, Push DIM, Phasenschnitt & 0/1-10V

Ein Dimmer für vier Welten: Der SR-2303P vereint DALI (DT6), Push-Dim über normale Taster, Phasenschnitt und 0/1-10V in einem einzigen Gerät, die aktive Schnittstelle wird einfach per DIP-Schalter gewählt. Für Elektriker und Lichtplaner heißt das: ein Artikel auf Lager, der sich vor Ort an die vorhandene Installation anpasst, ob DALI-Bus im Bürogebäude, vorhandener Phasenschnitt-Dimmer im Altbau, 0/1-10V-Anlage oder schlicht ein Taster in der Unterputzdose. Der einkanalige Dimmer arbeitet mit 12 bis 48V DC Konstantspannung und schaltet bis zu 20 Ampere, das sind 480 Watt bei 24V, genug für rund 20 Meter kräftige LED Streifen an einem einzigen Gerät. CE- und UL-geprüft, IP20 für den Innenbereich.

Vier Dimm-Schnittstellen, per DIP-Schalter gewählt

Der SR-2303P deckt die vier gängigsten Ansteuerungen einfarbiger LED-Anlagen ab und macht damit Schluss mit dem Geräte-Zoo im Lager. Im DALI-Betrieb arbeitet er als DT6-Gerät nach IEC 62386-101, -102 und -207, belegt eine vom DALI-Master zugewiesene Adresse und fügt sich in bestehende DALI-Systeme ein, wie sie in Büros, Praxen, Hotels und öffentlichen Gebäuden Standard sind: Der Dimmer wird wie jedes andere Betriebsgerät in Gruppen und Szenen eingebunden, vom Tagesbetrieb bis zur abgesenkten Nachtbeleuchtung, typischerweise für durchgehende Lichtdecken und Vouten, wie sie die Themenwelten Deckenbeleuchtung und Voutenbeleuchtung zeigen. Mehrkanalige DALI-Geräte für CCT- und Farbanlagen findest du ergänzend in der Kategorie LED DALI Controller. Im Push-Modus genügt ein handelsüblicher Taster aus dem Schalterprogramm: kurzer Druck schaltet, langes Halten dimmt stufenlos, die klassische Tasterdimmung ohne Bussystem, wie sie in Wohnprojekten und kleinen Gewerbeflächen am schnellsten umgesetzt ist. Im Phasenschnitt-Modus hängt der Dimmer hinter einem vorhandenen Phasenanschnitt- oder Phasenabschnitt-Dimmer und übersetzt dessen Signal auf die 24V-Ebene, praktisch bei Renovierungen, wenn der gewohnte Wanddimmer bleiben soll und nur die Halogen- oder Glühlampenbeleuchtung auf LED Streifen umgestellt wird. Und im 0/1-10V-Modus folgt er universellen Steuersignalen aus Lichtmanagement- und Gebäudetechnik, etwa aus Präsenzmeldern oder Tageslichtreglern. Der Wechsel zwischen den Schnittstellen erfolgt am DIP-Schalter direkt am Gerät, ohne Software und ohne Programmierung. So ersetzt ein einziger Artikel vier Spezialgeräte, im Projektgeschäft genauso wie im Servicefall, wenn schnell ein Ersatzgerät gebraucht wird und die vorhandene Ansteuerung nicht zur Debatte steht. Wie sich DALI, KNX, Funk und die smarten Standards in der Praxis unterscheiden, ordnet der Ratgeber LED Beleuchtung smart steuern ein, die komplette Übersicht aller Steuerungswege liefert die Kategorie LED Steuerung.

Leistungsdaten für die Praxis: bis 480 Watt bei 24V

Der SR-2303P ist ein einkanaliger Konstantspannungs-Dimmer für 12 bis 48V DC und gibt die Eingangsspannung per PWM dosiert an die Last weiter, flackerfrei dimmbar bis in tiefe Helligkeiten. Mit maximal 20 Ampere Ausgangsstrom schaltet er 240 Watt bei 12V, 480 Watt bei 24V, 720 Watt bei 36V und 960 Watt bei 48V, damit hängen auch lange Lichtlinien und ganze Raumumläufe an einem Gerät. Für unsere einfarbigen 24V LED Streifen bedeutet das zum Beispiel: rund 20 Meter mit 22 Watt pro Meter oder deutlich mehr bei sparsameren Streifen, jeweils mit mehrfacher Einspeisung gegen den Spannungsfall, und in LED Aluprofilen montiert, die bei leistungsstarken Streifen als Kühlkörper die Lebensdauer sichern. Reicht die Leistung projektbedingt nicht, lässt sich die Anlage über Power Repeater praktisch unbegrenzt erweitern, der SR-2303P bleibt dabei die zentrale Steuereinheit, etwa bei Fassadenumläufen oder großen Verkaufsflächen. Das passende Netzteil wird wie immer mit Reserve ausgelegt, die Rechnung zeigt der Ratgeber LED Netzteil berechnen, passende Geräte mit PFC und TÜV findest du bei den 24V LED Netzteilen. Für saubere Übergänge und Einspeisepunkte an langen Strecken passen die Schnellverbinder aus unserem Zubehör. Mit 53,4 x 170 x 28 Millimetern passt der Dimmer in Verteilungen, Zwischendecken und Möbelkanäle, montiert wird im trockenen Innenbereich (IP20), die Kleinspannungsseite bleibt dank 24V SELV unkritisch.

Einsatzbereiche: vom Bürogebäude bis zur Wohnraum-Voute

Typische Projekte für den SR-2303P sind alle einfarbigen Lichtlinien, die professionell gedimmt werden sollen. Im Wohnbereich übernimmt der Dimmer die Tasterdimmung der indirekten Beleuchtung, von der Wohnzimmer-Voute bis zur hinterleuchteten Wand, passende Ideen liefern die Themenwelten Wohnzimmerbeleuchtung und Indirekte Beleuchtung. Küchenbauer setzen ihn für Arbeitsplatten- und Sockellinien ein, die über den vorhandenen Raumdimmer oder einen Taster laufen sollen, Beispiele zeigt die Themenwelt Küchenbeleuchtung, und über die 0/1-10V-Schnittstelle bindet die Gebäudetechnik auch Fassadenlinien an zentrale Steuerungen an, die Technik selbst bleibt dabei geschützt im Gebäude. Wer über einfarbige Linien hinaus plant, findet für Bühnen- und Effekttechnik die DMX Controller und für die Bus-Gebäudeautomation die KNX Controller in unserem Sortiment. Bei Fragen zur Projektauslegung, zur Schnittstellenwahl oder zu Stückzahlen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp, als Elektriker sprechen wir die Sprache deiner Baustelle.
