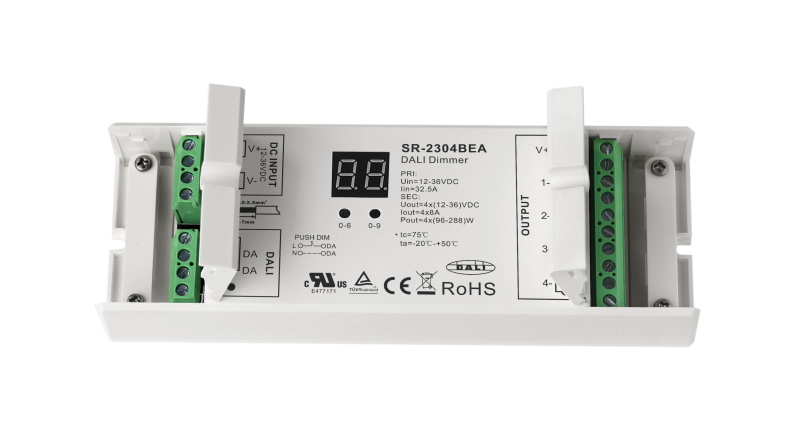

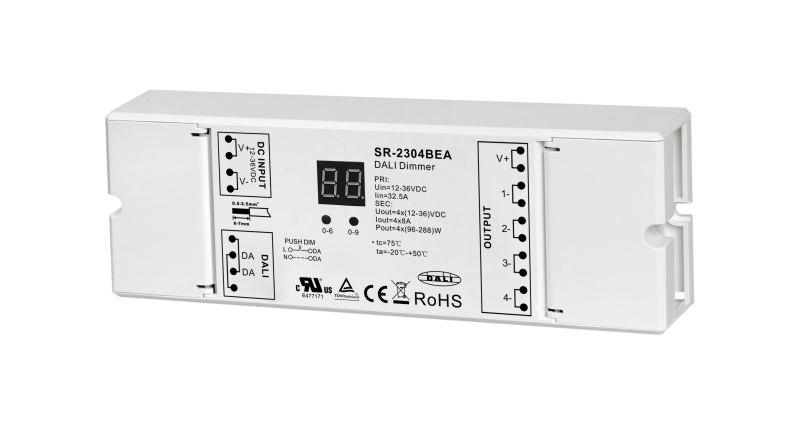

SR-2304BEA DALI-2 LED Controller, 4-Kanal, 12-36V DC, 4×8A, DT6, Push DIM, RGBW / CCT / einfarbig

Der SR-2304BEA ist ein professioneller 4-Kanal DALI-2 LED Controller mit 8 Ampere pro Kanal für die direkte Ansteuerung von RGBW LED Streifen, CCT LED Streifen und einfarbigen 12-36V DC LED Bändern. Als DALI DT6 Empfänger mit integrierter Push-DIM-Funktion ersetzt dieser leistungsstarke LED Dimmer mehrere Einzel-Aktoren in modernen Lichtmanagement-Anlagen mit zentralem DALI-Bus. Die vier unabhängigen PWM-Ausgangskanäle decken mit insgesamt 32 Ampere auch umfangreiche RGBW-Installationen, Tunable-White-Anwendungen und mehrkanalige Akzent-Beleuchtungen ab.

Mit den Abmessungen von 178,9 × 45,5 × 18,6 Millimetern eignet sich der Controller für die Aufbaumontage hinter Decken, in Möbel-Aussparungen, im Schaltschrank oder direkt neben dem LED Netzteil. Über das integrierte Digital-Display werden die DALI-Adressen vergeben und der Adressmodus zwischen 1A, 2A, 3A und 4A umgeschaltet. Als DALI-2-Gerät nach IEC 62386-207 Ed2 ist der SR-2304BEA mit allen am Markt verfügbaren DALI-Mastern kompatibel.

8 Ampere pro Kanal für hohe Lastreserve und lange Streifen-Strecken

Der SR-2304BEA liefert 8 Ampere pro Ausgangskanal, was 96 Watt bei 12 Volt, 192 Watt bei 24 Volt und 288 Watt bei 36 Volt entspricht. Über alle vier Kanäle aufsummiert sind das insgesamt 32 Ampere bzw. bis zu 1.152 Watt bei 36 Volt, genug für sehr lange RGBW-Strecken, mehrere CCT-Zonen oder umfangreiche einfarbige LED Band-Installationen.

Diese hohe Lastreserve ist der entscheidende Unterschied zu klassischen 5-Ampere-Controllern und macht den SR-2304BEA zum richtigen LED Aktor für gewerbliche Akzent-Beleuchtungen, lange Voutenkanten oder COB LED Streifen mit hoher Wattzahl pro Meter. Eingebaute Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung sichern den Dauerbetrieb auch bei voller Auslastung der vier Ausgänge. Als passende Versorgung passen unsere 24V LED Netzteile aus der Mean Well HLG-Serie in Leistungsklassen von 60 bis 600 Watt, für 12V-Anwendungen die entsprechenden 12V LED Netzteile. Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, um Spannungsabfall und Farbdrift zu vermeiden.

Universelle LED-Steuerung: ein farbig, CCT, RGB und RGBW an einem Controller

Der SR-2304BEA ist ein universeller DC LED Dimmer für 12-36V Konstantspannungs-Streifen und arbeitet mit einfarbigen LED Strips, CCT-Streifen mit Tunable White, RGB LED Bändern und vollwertigen RGBW-Flexbändern. Die vier Ausgangskanäle werden je nach LED Typ über die Adressmodi 1A bis 4A logisch zusammengefasst, sodass jede gängige Streifen-Konfiguration unterstützt wird.

Für einfarbige LED Streifen lassen sich bis zu vier separat dimmbare Lichtkreise an einem Controller betreiben, etwa vier unabhängige Vouten in einem großen Raum oder vier getrennte Bereiche einer Ladenbeleuchtung. Für CCT LED Streifen mit warmweißem und kaltweißem Kanal werden zwei Ausgänge belegt, sodass die Farbtemperatur dynamisch zwischen 2700K und 6500K geregelt werden kann, ideal für Human Centric Lighting (HCL) in Kombination mit einem DALI-Master mit DT8-Unterstützung. Für RGBW LED Streifen werden alle vier Kanäle als R, G, B und W belegt. Auch COB RGBW LED Streifen für punktfreies Multicolor-Licht und leistungsstarke einfarbige COB LED Streifen mit 25-40 W/m passen optimal an den SR-2304BEA.

Vier Adressmodi 1A bis 4A für flexible Anlagen-Konfigurationen

Über die zwei Bedientasten am Gerät lässt sich der Adressmodus zwischen 1A, 2A, 3A und 4A umschalten und damit festlegen, wie die vier Ausgangskanäle aus DALI-Sicht gruppiert werden. Im 1A-Modus arbeiten alle vier Kanäle synchron als eine einzige DALI-Adresse, sinnvoll für einfarbige Anwendungen mit hoher Lastleistung über mehrere parallele Streifen. Im 4A-Modus haben alle vier Kanäle eigene DALI-Adressen für vollständig unabhängige Steuerung, die typische RGBW-Konfiguration.

Die Modi 2A und 3A bieten Zwischen-Konfigurationen für CCT (zwei Adressen) oder gemischte Anlagen mit teils unabhängigen, teils gruppierten Kanälen. Diese Flexibilität macht den SR-2304BEA zu einem universellen LED Steuergerät, das sich an die jeweilige Anlagen-Konfiguration anpasst. Die DALI-Adressen können entweder zentral durch den Master vergeben oder manuell direkt am Gerät über das integrierte Digital-Display eingestellt werden, praktisch bei Service-Einsätzen oder Inbetriebnahmen ohne PC mit DALI-Software.

SR-2304BEA vs SR-2304B: 8A statt 5A für gewerbliche Akzent-Beleuchtungen

Der SR-2304B ist die kompaktere 5-Ampere-Variante des SR-2304BEA mit identischer DALI-Logik, Adressmodi und Push-DIM-Funktion, aber deutlich niedrigerem Preis. Diesen DALI LED Controller wählt man für Standard-RGBW-Installationen bis 120 Watt pro Kanal bei 24 Volt oder typische Wohnraum-Anwendungen.

Den SR-2304BEA wählt man bei sehr langen Streifen-Strecken (etwa 20 Meter und mehr RGBW), leistungsstarken COB LED Streifen mit 25-40 W/m, gewerblichen Akzent-Beleuchtungen mit hoher Leuchtdichte oder wenn an einem Controller mehrere parallele Streifen-Stränge zu einer Adresse zusammengefasst werden sollen. Reicht selbst die High-Power-Variante mit 32 Ampere für sehr große Projekte nicht aus, lässt sich der Controller über LED Signalverstärker und Repeater kaskadieren, sodass die Ausgangsleistung praktisch unbegrenzt erweiterbar wird.

Standalone-Betrieb über Push-DIM-Eingang ohne DALI-Master

Der SR-2304BEA arbeitet wahlweise im DALI-Modus mit einem zentralen Master oder im Push-DIM-Modus mit einem klassischen 230V-Wandtaster. Im Push-DIM-Modus schalten kurze Tastendrücke die Last, lange Tastendrücke dimmen die Helligkeit auf oder ab. Damit lässt sich der LED Aktor auch ohne jegliche Bus-Infrastruktur als reiner Taster-Dimmer für DC LED Streifen betreiben.

Im DALI-Modus verhält sich der SR-2304BEA als DALI-DT6-Empfänger und lässt sich von jedem DALI-Master-Controller in Gruppen und Szenen einbinden. Eine integrierte Memory-Funktion speichert den letzten Dimm-Zustand und stellt diesen nach einem Stromausfall automatisch wieder her, besonders im Push-DIM-Betrieb wertvoll, weil die LED Beleuchtung nach einem Netzausfall im gleichen Zustand weiterleuchtet wie vor dem Ausfall, ohne dass der Nutzer den Taster erneut bedienen muss.

Anwendungsbereiche: gewerbliche Voutenkanten und Akzent-Beleuchtung

Klassische Einsatzbereiche sind großflächige Voutenbeleuchtungen mit langen RGBW- oder CCT-LED Bändern, gewerbliche Bürobeleuchtungen mit DALI-Lichtmanagement und hellen Decken-Lichtkreisen, Ladenbeleuchtungen mit dynamischen Farb-Szenen sowie hochwertige Akzent- und Hintergrundbeleuchtungen in Hotels, Restaurants und Verkaufsflächen. In Kombination mit den passenden LED Aluprofilen entstehen saubere, professionelle Licht-Installationen mit hoher Lebensdauer.

Eine typische Konfiguration: ein RGBW-Flexband mit hoher Leuchtdichte über die gesamte Front eines Verkaufsraums von 20 Metern Länge. Mit einem klassischen 5-Ampere-Controller bräuchte man hier zwei Geräte, mit dem SR-2304BEA reicht ein einziges Steuergerät bis zu einer Streifen-Leistung von 192 Watt pro Farbkanal. Innerhalb einer vollständigen DALI-Anlage arbeitet das Gerät zusammen mit anderen Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI-Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI-Sensoren für automatische Präsenz- und Tageslicht-Steuerung. Weitere Geräte aus dem DALI 12-48V DC Sortiment ergänzen die Anlage flexibel.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen SR-2304B und SR-2304BEA, zur Auslegung von Netzteil und Streifen-Länge oder zur Integration in bestehende DALI-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2304BEA, passendem Mean Well HLG-Netzteil, LED Flexband und Aluprofil aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
