MiBoxer D2-CX DMX512 Decoder – 2 Kanal, 2x10 A, 12-24 V, RDM, einstellbare PWM

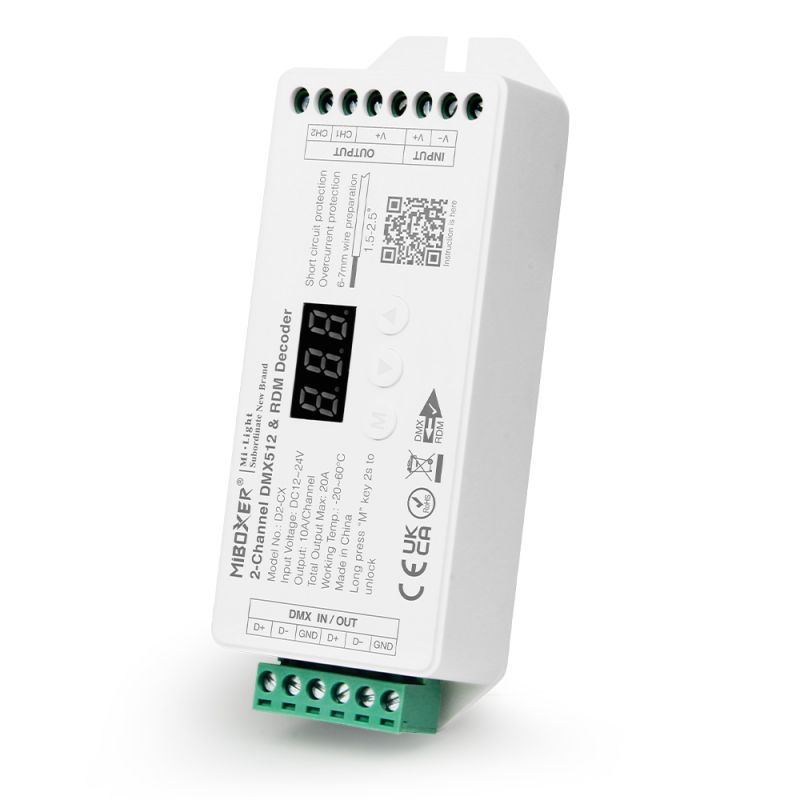

Der MiBoxer D2-CX ist ein zweikanaliger DMX512-Decoder für LED Streifen mit 12 bis 24 Volt. Er stellt zwei voneinander unabhängige Dimmkanäle bereit, die Sie frei belegen: zwei getrennte einfarbige Streifen oder ein Band, das beide Kanäle nutzt, etwa mit Warmweiß und Kaltweiß. Jeder Kanal trägt bis zu 10 Ampere, zusammen sind 20 Ampere möglich. Im DMX-Bus belegt der Decoder zwei aufeinanderfolgende Adressen, die Sie an der Digitalanzeige einstellen; RDM erlaubt zusätzlich die Konfiguration aus der Ferne. PWM-Frequenz und Dimmkurve wählen Sie wie bei der ganzen D-Serie selbst. So passt der D2-CX vom Messestand bis zur Architekturbeleuchtung in jede DMX-Anlage und liefert flackerfreies Licht, das auch vor der Kamera ruhig bleibt. Passende Konstantspannungs-Bänder führt die Kategorie LED Streifen.

DMX-Adressen und RDM-Fernzugriff

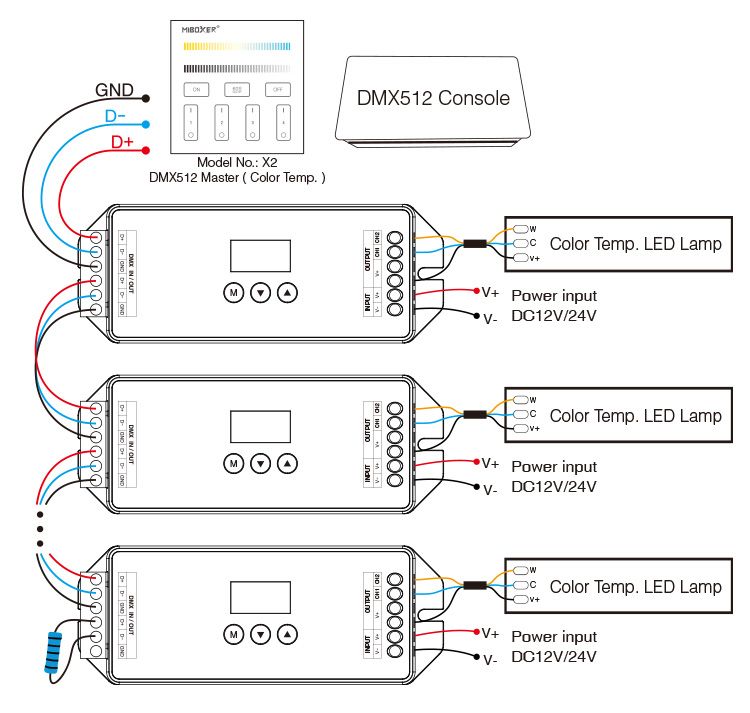

Anders als ein einkanaliger Decoder belegt der D2-CX zwei DMX-Adressen, etwa 100 und 101. Die Startadresse stellen Sie an der Anzeige mit den Pfeiltasten ein, der zweite Kanal folgt automatisch. Ein dauerhaft leuchtender Wert zeigt ein gültiges Signal, ein blinkender Wert ein fehlendes. Über RDM lassen sich Adresse und Status auch zentral vom Pult aus setzen und auslesen. An einer Linie arbeiten bis zu 32 Decoder, darüber hinaus hält ein DMX-Verstärker das Signal sauber. Am Ende langer Leitungen verhindert ein Abschlusswiderstand von 90 bis 120 Ohm Reflexionen. So läuft die DMX-Steuerung auch in großen Anlagen zuverlässig. Im Theater steuern Sie damit jede Lichtzone über ihre eigene Adresse.

Beide Kanäle frei belegen

Der D2-CX gibt Ihnen zwei unabhängige Dimmkanäle, die Sie nach Bedarf belegen. Am häufigsten hängen daran zwei getrennte einfarbige Streifen, jeder auf seiner eigenen Adresse und einzeln regelbar. So steuern Sie zum Beispiel Voute und Arbeitsfläche oder zwei Räume getrennt voneinander. Überall trennbar ist der COB Free-Cut 8 mm für flexible Zuschnitte. Mehr Lichtstrom auf der Fläche bringt der COB 10 mm. Richtig hell mit über 2900 Lumen je Meter wird der COB 15 mm. Für schmale Kanten und feine Linien eignet sich der COB 3 mm mit CRI 90. Im Messebau verteilen Sie so zwei Lichtzonen auf einen einzigen Decoder.

Auch ein Band mit Warmweiß und Kaltweiß

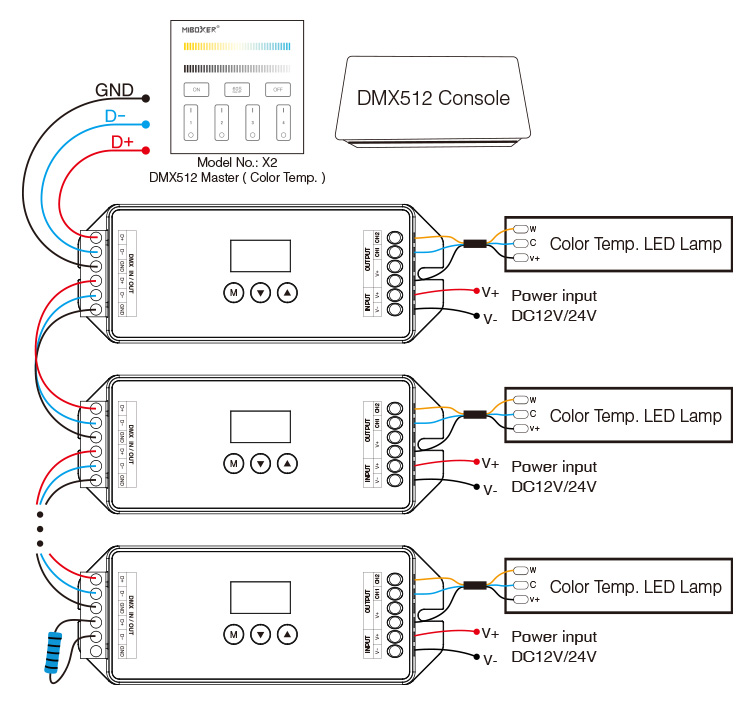

Wer beide Kanäle auf einem Streifen nutzt, klemmt ein Band mit Warmweiß und Kaltweiß an. Kanal eins führt dann das warme, Kanal zwei das kalte Weiß, das Pult mischt daraus den gewünschten Ton und die Helligkeit. Allround-tauglich ist der Weißton-Streifen 2700 bis 6500 Kelvin mit CRI 82. Höchste Farbqualität bietet der Streifen mit CRI 95 bis hinauf zu 7000 Kelvin. Punktfrei und gleichmäßig leuchtet der COB Streifen mit zwei Weißtönen. Worauf der Farbwiedergabewert hinweist, erläutert unser Ratgeber zum CRI-Wert.

Stromversorgung, Anschluss und Aufbau

Strom liefert ein Konstantspannungsnetzteil mit 24 Volt; das Dimmen übernimmt allein der Decoder per PWM. Kleine Aufbauten versorgt das Snappy SS60 mit 60 Watt. Eine Nummer größer ist das Snappy SS75 mit 75 Watt. Für mittlere Längen passt das Snappy SS100 mit 100 Watt. Größere Flächen trägt das Snappy SS150 mit 150 Watt. Lange Strecken speist das Snappy SNP-200 mit 200 Watt. Noch mehr Reserve hat das Snappy SNP-320 mit 320 Watt. Die vollen 20 Ampere schöpft das Mean Well HLG-480H mit 480 Watt aus. Verdrahtet wird über Schraubklemmen mit gemeinsamer Anode, Verpolungs-, Kurzschluss- und Überlastschutz sichern den Betrieb. Der Aufbau-Decoder läuft von minus 20 bis plus 60 Grad und gehört im Freien in eine wasserdichte Box. Bei der Auswahl von Netzteil und Streifen beraten wir Sie gern über WhatsApp.
