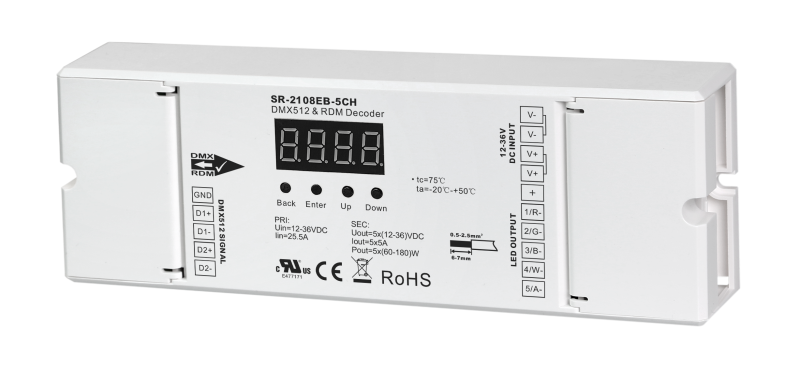

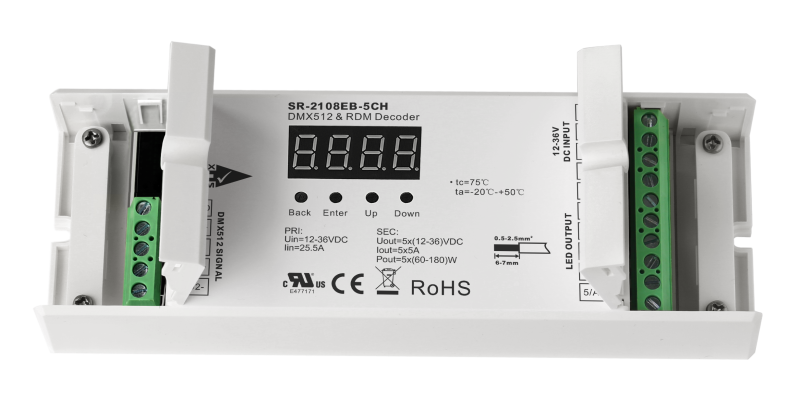

SR-2108EB-5CH DMX512 & RDM Decoder 5-Kanal 16-Bit 5A pro Kanal 12-36V DC für RGB+CCT LED Streifen

Der SR-2108EB-5CH ist die Profi-Edition in unserer DMX-Decoder-Familie. Mit 5 frei konfigurierbaren PWM-Kanälen, echter 16-Bit-Dimmauflösung, einer in 36 Stufen einstellbaren PWM-Frequenz von 500 Hz bis 35 kHz und galvanischer Trennung zwischen DMX-Eingang und LED-Ausgang erfüllt er die Anforderungen anspruchsvoller Architektur-, Studio- und Theater-Installationen, bei denen Standard-Decoder zu kurz greifen.

Besonders die Kombination aus 5-Kanal-Aufbau und 16-Bit-Auflösung macht ihn zum idealen Werkzeug für RGB+CCT LED-Streifen, bei denen neben den drei Farbkanälen Rot, Grün und Blau auch Warmweiß und Kaltweiß separat angesteuert werden. Über die zusätzliche Master-Funktion arbeitet der Decoder auf Wunsch auch im Standalone-Modus mit 31 vorprogrammierten Farbwechsel-Programmen, ohne dass ein externer DMX-Master notwendig ist.

5-Kanal-Konfiguration für RGB+CCT und RGBW-Anwendungen

Im Gegensatz zu klassischen 3- oder 4-Kanal-Decodern eröffnet der fünfte Kanal eine ganz neue Anwendungsklasse: die vollständige Kombination aus RGB-Farbsteuerung und separat einstellbarer Farbtemperatur. Genau diese Konstellation findet sich in modernen RGBW-LED-Streifen mit zusätzlichem CCT-Kanal sowie in den hochwertigen COB-RGBCCT-Varianten, die punktfreies Licht mit voller Farb- und Weißlicht-Kontrolle in einem Streifen vereinen.

Konfigurierbar ist der Decoder zwischen 1, 2, 3, 4 oder 5 Kanal-Betrieb, die Auswahl erfolgt direkt am Gerät über das OLED-Display und die vier Bedientasten. In 4-Kanal-Konfiguration arbeitet er mit klassischen RGBW-Streifen, in 3-Kanal-Konfiguration mit reinen RGB-Streifen und einem zusätzlichen Single-Channel, in 2-Kanal-Konfiguration etwa mit Tunable-White CCT-Streifen. Bei 5 Ampere pro Kanal und einer Gesamtbelastbarkeit von 25 Ampere reichen die Reserven auch für leistungsintensive Profi-Streifen mit hoher Lichtleistung.

16-Bit-Auflösung und PWM bis 35 kHz: für flimmerfreies Profi-Licht

Die echte 16-Bit-PWM-Auflösung ist eines der zentralen Differenzierungsmerkmale dieses Decoders. Während klassische 8-Bit-Decoder pro Kanal nur 256 Helligkeitsstufen kennen, liefert der SR-2108EB-5CH bis zu 65.536 Stufen. Der Unterschied wird besonders in den unteren Dimmbereichen zwischen 0 und 10 Prozent sichtbar, wo das menschliche Auge feine Helligkeitssprünge sehr genau erkennt. In hochwertigen Architekturanlagen, Museen, Hotels und Galerien ist dieser sanfte Dimmverlauf das Qualitätskriterium, das eine Profi-Anlage von einer Discount-Lösung trennt.

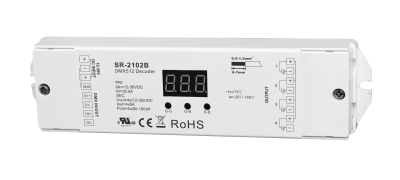

Die PWM-Frequenz lässt sich in 36 Stufen zwischen 500 Hz und 35 kHz einstellen. Bei klassischen Anwendungen genügen 1 bis 2 kHz, in Foto-, Film- und Broadcast-Studios werden Frequenzen ab 8 kHz und höher benötigt, um auch bei kurzen Belichtungszeiten und Slow-Motion-Aufnahmen sichtbares Flackern auszuschließen. Mit der Möglichkeit, 35 kHz zu fahren, ist der Decoder auch in der hochauflösenden Videoproduktion und in Foto-Studios als zuverlässiges Werkzeug einsetzbar. Diese Frequenz-Flexibilität ist genau das, was unseren günstigeren Decodern wie dem SR-2102B fehlt, die auf einer festen Frequenz von 2 kHz arbeiten.

Ergänzend lässt sich die Dimmkurve über einen Gamma-Wert zwischen 0,1 und 9,9 anpassen. Werte unter 1,4 aktivieren die Fine-Dimming-Option, die in den unteren Dimmbereichen noch feinere Übergänge ermöglicht. Damit sind auch sensitive Anwendungen wie museale Beleuchtung mit Kerzenlicht-Charakter realisierbar.

Master und Decoder in einem: Standalone-Betrieb mit 31 Programmen

Eine Eigenschaft, die diesen Decoder von den meisten Wettbewerbsprodukten abhebt, ist die Dualfunktion als DMX-Empfänger und DMX-Master. Im Decoder-Modus (run1) empfängt das Gerät DMX-Signale eines externen Masters, im Master-Modus (run2) übernimmt es selbst die Steuerung und liefert vorprogrammierte Effekte direkt an die angeschlossenen LED-Streifen.

Im Master-Modus stehen 31 RGB-Wechselprogramme zur Verfügung: statische Farben, Fade-Übergänge zwischen RGB-Farben, Mehrfarb-Wechsel, Stroboskop-Effekte sowie verschiedene Helligkeits- und Geschwindigkeitsstufen. Die Geschwindigkeit ist in 9 Stufen einstellbar, die Helligkeit in 8 Stufen. Damit eignet sich der Decoder auch ohne DMX-Master für Veranstaltungstechnik, Schauanlagen und Show-Beleuchtung, bei denen vorprogrammierte Lichtszenen ohne externe Steuerung gefragt sind.

Im Decoder-Modus stehen über die RDM-Funktion (Remote Device Management) zahlreiche Fernkonfigurationsoptionen offen. DMX-Adresse, PWM-Frequenz, Dimmkurve, Decodierungs-Modus und das Gerätelabel lassen sich von einem DMX-Master-Controller oder einer DMX-Software aus konfigurieren, ohne dass der Decoder selbst zugänglich sein muss.

Galvanische Trennung und neun Decodierungs-Modi für die Profi-Praxis

Die galvanische Isolation zwischen DMX-Eingang und LED-Ausgang ist ein Sicherheits- und Stabilitäts-Merkmal, das den SR-2108EB-5CH speziell für industrielle und semi-professionelle Anlagen qualifiziert. Sie verhindert, dass Störungen oder Spannungsspitzen aus der LED-Versorgungsleitung in den DMX-Bus zurückwirken, und schützt umgekehrt empfindliche DMX-Master vor Fehlern aus der Leistungsseite. Bei langen DMX-Strecken mit mehreren Geräten und unterschiedlichen Erdpotenzialen ist dieser Schutz ein deutlicher Stabilitätsgewinn.

Über die wählbaren Decodierungs-Modi (dp1.1, dp2.1, dp3.2, dp4.3, dp5.3, dp5.4, dp6.4, dp6.5 und dp7.5) lässt sich das Verhältnis zwischen DMX-Adressen und PWM-Ausgängen für unterschiedliche Anwendungen feinjustieren. So kann etwa pro Kanal eine separate Adresse für die Master-Dimmung und eine zweite für das Fine-Dimming reserviert werden. Diese Flexibilität ist in Konzert- und Bühnentechnik wichtig, wenn ein zentraler Master-Fader auf dem Pult zur Sicherheits-Dimmung gewünscht wird, während die Einzelkanäle weiter ihre individuellen Werte halten.

Integration in DMX-Lichtsysteme und Anwendungsbereiche

Der SR-2108EB-5CH ist ein Werkzeug für anspruchsvolle DMX-Installationen, bei denen Auflösung, Frequenz und Funktionsumfang nicht verhandelbar sind. Klassische Einsatzbereiche sind Theater- und Bühnenbeleuchtung mit synchroner RGB+CCT-Steuerung, Messetechnik mit dynamischen Effekten und gleichzeitiger Weißlicht-Akzentuierung, hochwertige Ladenbeleuchtung mit Tunable-White und Farb-Akzenten sowie Gastronomie-Installationen mit anspruchsvollen Atmosphäre-Szenen.

In der Foto- und Filmproduktion spielt der Decoder seine 35-kHz-PWM-Stärke aus: Slow-Motion-Aufnahmen, schnelle Verschlusszeiten und kameragestützte Studio-Sets profitieren von der hohen Frequenz, die jedes sichtbare Flackern ausschließt. In Museen und Galerien sorgt die 16-Bit-Auflösung für die sanften Dimmverläufe, die hochwertige Exponate verlangen.

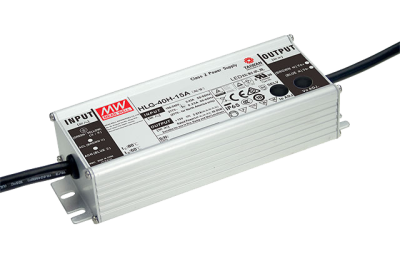

Bei größeren Anlagen mit mehreren Decodern empfehlen wir den Einsatz von DMX-Splittern zur sauberen Signalverteilung sowie DMX-Signalverstärkern bei langen Bus-Strecken jenseits der 300-Meter-Spezifikationsgrenze. Hochwertige DMX-Kabel mit 120 Ohm Wellenwiderstand sind die Grundlage jeder zuverlässigen DMX-Installation. Als Stromversorgung für die LED-Streifen kommen je nach Spannungsklasse passende 24V LED-Netzteile aus der Mean Well HLG- oder LTECH-Serie in Frage. Für Installationen mit niedrigeren Anforderungen an Auflösung und Frequenz oder für 4-Kanal-Aufgaben findest du wirtschaftlichere Alternativen in unserer Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur konkreten Anlagenplanung, zur Lastdimensionierung, zur passenden Auswahl der Decodierungs-Modi oder zur Kombination mit LED-Aluprofilen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Profi-Setups aus dem LED-Steuerungs-Sortiment mit Master-Controllern, Decodern, Splittern und Verkabelung stellen wir gerne ein individuelles Angebot zusammen.
