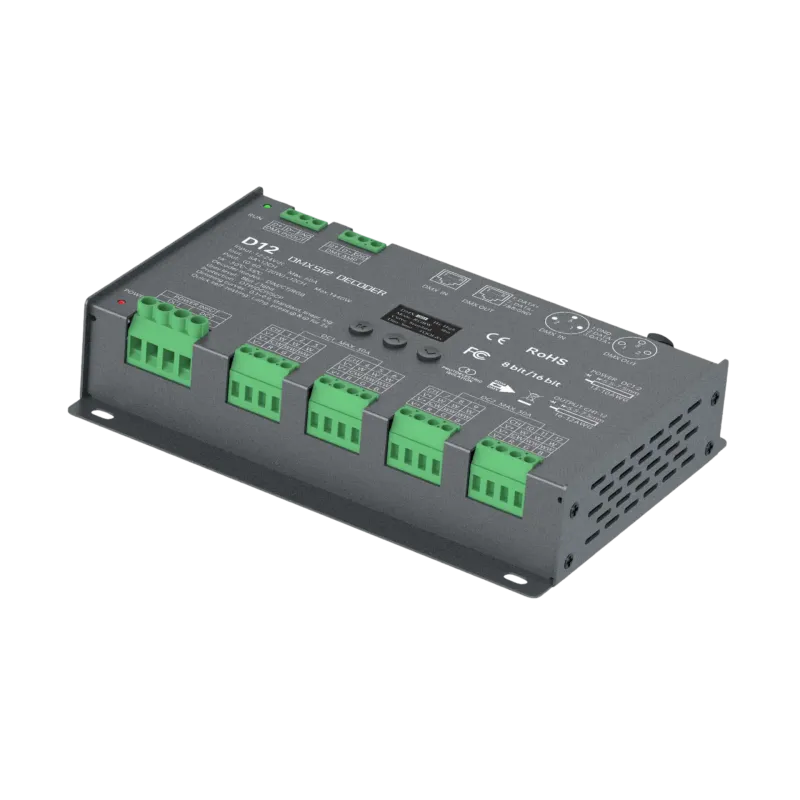

LTECH D12 DMX512 RDM Decoder 12-Kanal 5A OLED CV Controller

Produktinformationen "LTECH D12 DMX512/RDM Decoder, 12-Kanal CV LED Controller mit OLED Display für Mehrzonen LED Installationen"

12 Kanäle für komplexe Lichtinstallationen mit mehreren Zonen

Der LTECH D12 (Nachfolger des LT-912) ist ein 12-Kanal DMX512/RDM Decoder für Installationen, bei denen ein 4- oder 5-Kanal Decoder nicht mehr ausreicht. Mit zwölf unabhängigen Ausgangskanälen steuert ein einzelner D12 mehrere LED Streifen in verschiedenen Zonen gleichzeitig: zum Beispiel drei separate RGB Zonen (je 3 Kanäle), vier CCT Zonen (je 2 Kanäle) oder zwölf einzeln dimmbare einfarbige Kanäle. Damit eignet sich der D12 für die Beleuchtung ganzer Räume, Ladenflächen, Messestände oder Architekturinstallationen, in denen jede Zone separat über DMX angesteuert werden soll.

Zwei separate Stromeingänge: volle Flexibilität bei der Versorgung

Der D12 verfügt über zwei separate DC Eingänge: einen für die Kanäle 1 bis 6 und einen für die Kanäle 7 bis 12. Das ermöglicht die Versorgung über zwei getrennte LED Netzteile, was die Last auf zwei Netzteile verteilt und bei größeren Installationen die Dimensionierung vereinfacht. Die Eingangsspannung liegt bei 12 bis 24V DC. Jeder Kanal liefert maximal 5 A Ausgangsstrom. Bei 24V und voller Auslastung aller zwölf Kanäle ergibt das bis zu 1.440 W Gesamtleistung. Das Netzteil muss für die tatsächliche Last mit mindestens 20 Prozent Reserve dimensioniert werden.

OLED Display und RDM: Konfiguration direkt am Gerät oder aus der Ferne

Der D12 hat ein OLED Display und Bedientasten auf der Gerätefront. DMX Startadresse, Kanalbelegung, PWM Frequenz und Dimmkurve werden direkt am Gerät eingestellt und auf dem Display abgelesen. Das RDM Protokoll ermöglicht die Fernkonfiguration über eine RDM fähige DMX Konsole: DMX Adressen lesen und schreiben, Gerätestatus abfragen und Parameter ändern, ohne physisch an den Decoder heranzutreten. Bei zwölf Kanälen und entsprechend komplexen Installationen spart das erheblich Zeit bei der Inbetriebnahme und Wartung.

PWM Frequenz und Dimmkurve einstellbar

Die PWM Frequenz ist am D12 einstellbar und bietet Optionen für flackerfreies Dimmen bei verschiedenen Anwendungen. Für das menschliche Auge reichen bereits 500 Hz. Für Kamera und Video in der Messebeleuchtung oder im Ladenbau braucht es höhere Frequenzen, um Rolling-Shutter-Artefakte zu vermeiden. Die Dimmkurve lässt sich zwischen linear, logarithmisch und einer benutzerdefinierten Kurve von 0,1 bis 9,9 wählen. Die Auflösung kann zwischen 8 Bit (256 Stufen) und 16 Bit (65.536 Stufen) umgeschaltet werden. Im 16-Bit-Modus halbiert sich die Anzahl der verfügbaren DMX Adressen auf 256, dafür ist die Dimmung so fein, dass selbst bei niedrigsten Pegeln keine sichtbaren Helligkeitsstufen auftreten.

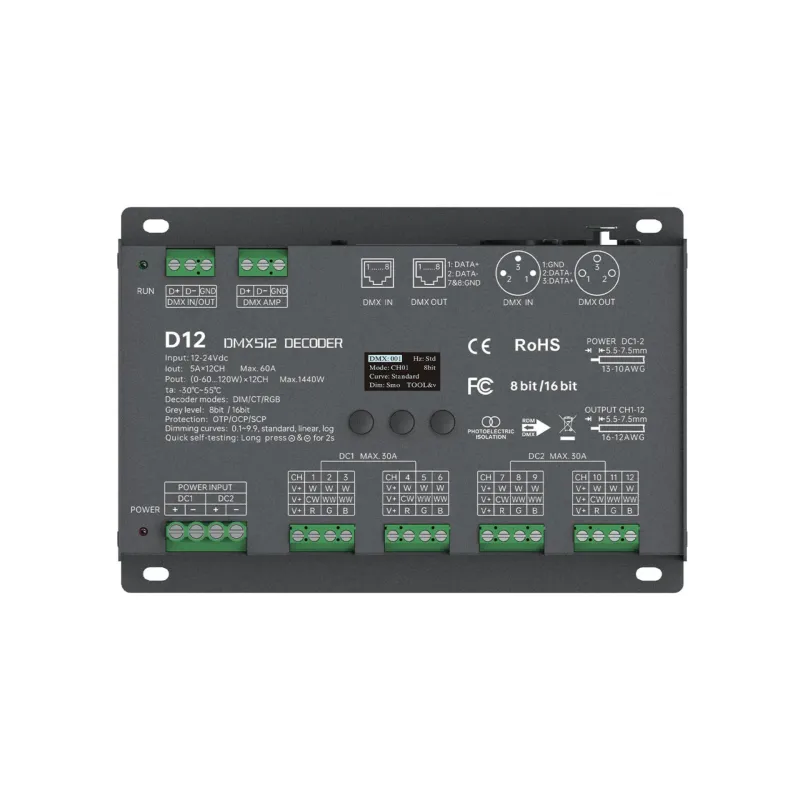

DMX Anschlüsse: XLR-3, RJ45 und Schraubklemmen

Der D12 bietet drei DMX Anschlussoptionen: 3-Pin XLR, RJ45 und Schraubklemmen. Alle DMX Eingänge verfügen über eine integrierte Signalverstärkungsfunktion, sodass der D12 das DMX Signal an den nächsten Decoder in der Kette weiterleiten kann, ohne dass ein separater DMX Splitter nötig ist.

Standalone Controller Modus

Der D12 kann auch als eigenständiger DMX Master Controller arbeiten und andere Decoder im Netzwerk steuern. Vorprogrammierte RGB Lichtprogramme mit einstellbarer Geschwindigkeit und Helligkeit ermöglichen den Einsatz ohne externe DMX Konsole. Für eine RGB Beleuchtung im Gaming Zimmer, einen Farbwechsel in einer Schaufensterbeleuchtung oder ein Showlicht auf einem Messestand reicht der D12 als alleiniger Controller.

Einsatzbereiche: wo 12 Kanäle den Unterschied machen

Der D12 entfaltet seinen Vorteil überall dort, wo viele Lichtzonen über einen einzigen Decoder laufen sollen. In der Bühnen- und Veranstaltungstechnik steuert er Bühnenbeleuchtung, Effektlicht und Publikumsbeleuchtung über ein DMX Universum. Im Eventbereich versorgt ein D12 die Beleuchtung einer Bühnenrückwand in RGB, die Randbeleuchtung der Bühnenkante und das Ambientelicht im Saal gleichzeitig. Auf Messeständen steuert er Produktbeleuchtung, Standumrandung, Effektlicht und Grundlicht über einen Decoder. Auch in der Architekturbeleuchtung zeigt der D12 seine Stärke: eine Fassade mit Konturenbeleuchtung, Akzentbeleuchtung und sensorgesteuertem Eingangsbereich oder eine Treppe mit zwölf einzeln ansteuerbaren Stufen für eine kaskadierende Treppenbeleuchtung.

Schutzfunktionen

Überhitzungsschutz, Überlastschutz und Kurzschlussschutz sind integriert. Im professionellen Dauerbetrieb sind diese Schutzfunktionen entscheidend für eine langlebige, zuverlässige Installation.

Bei Fragen zur DMX Konfiguration oder zur Kompatibilität mit deinem LED System berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Downloads "LTECH D12 DMX512/RDM LED Controller 12-Kanal 5A, 12-24V DC, mit OLED Display, Konstantspannung"

Download Bedienungsanleitung LTECH D12 EN

Abmessungen:	39x122x180 mm
Ausgangsstrom:	60A
Besonderheit:	Memory-Funktion, PWM einstellbar, Programme
Betriebstemperaturbereich:	-30 °C bis +55 °C
DMX-Auflösung:	8-Bit , 16-Bit
DMX Anschluss:	RJ45, Schraubklemme, XLR 3-polig
Dimmbar:	Ja
Dimmkurve:	Gamma 0.1–9.9 einstellbar, Linear, Logarithmisch
Farbe:	Schwarz
Für :	CCT, RGB, RGBCCT, RGBW, einfarbig
Garantiezeit:	2 Jahre
Gewicht:	0,4 kg
Kanal:	12
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBCCT, RGBW, einfarbig
Material:	Metall
Montageart:	Aufbau
PWM Frequenz:	300 - 18000Hz
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~36V
Steuerungsmethode:	DMX
Stromaufnahme pro Kanal:	5A
TYP:	DMX Empfänger, DMX Master
Zertifikate:	CE, FCC, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Zwölf Kanäle sind dann sinnvoll, wenn ein 4- oder 5-Kanal-Decoder nicht mehr ausreicht und mehrere Lichtzonen unabhängig voneinander laufen sollen. Mit dem LTECH D12 betreibst du aus einem Gerät zum Beispiel drei separate RGB-Zonen (je 3 Kanäle), vier CCT-Zonen (je 2 Kanäle) oder zwölf einzeln dimmbare einfarbige Kanäle. Jede Zone reagiert eigenständig auf ihre DMX-Adressen. Das ist ideal für ganze Räume, Ladenflächen, Messestände oder Architekturprojekte, in denen viele Bereiche getrennt, aber zentral über ein DMX-Universum gesteuert werden sollen.

Der LTECH D12 steuert alle gängigen Konstantspannungs-Streifen: einfarbige, CCT, RGB, RGBW und RGBCCT. Je nach Typ belegst du entsprechend viele Kanäle, einfarbig einen, CCT zwei, RGB drei, RGBW vier und RGBCCT fünf. Dank zwölf Kanälen kannst du diese Typen auch mischen und mehrere Streifen gleichzeitig betreiben, etwa zwei RGBCCT-Linien plus zwei einfarbige Kanäle. Wichtig ist nur, dass es sich um Konstantspannungs-Streifen handelt, wie sie bei 12V- und 24V-Systemen üblich sind; für Konstantstrom-LEDs ist der D12 nicht ausgelegt.

Der LTECH D12 hat zwei separate DC-Eingänge: einen für die Kanäle 1 bis 6 und einen für die Kanäle 7 bis 12. Dadurch kannst du die Last auf zwei getrennte Netzteile verteilen, statt alles über ein einziges großes Netzteil zu führen. Das vereinfacht die Dimensionierung bei größeren Installationen, hält die Ströme pro Netzteil niedriger und erlaubt es, zwei Versorgungsstränge sauber zu trennen. Beide Eingänge arbeiten mit derselben Spannung deiner Streifen, in der Regel 24 Volt.

Jeder der zwölf Kanäle liefert maximal 5 Ampere, in Summe also bis zu 60 Ampere. Bei 24 Volt und voller Auslastung aller Kanäle entspricht das bis zu 1.440 Watt Gesamtleistung. Entscheidend ist die reale Leistung deiner Streifen pro Kanal und Zone, nicht der Maximalwert. Plane die Netzteile mit mindestens 20 Prozent Reserve über der tatsächlichen Last und nutze idealerweise die zwei getrennten Stromeingänge, um die Leistung auf zwei 24V LED-Netzteile aufzuteilen.

Im normalen Betrieb ja: Der LTECH D12 ist ein Decoder, der ein eingehendes DMX512-Signal in PWM-Signale für die LED-Streifen umsetzt. Das Signal liefert eine DMX-Steuerung wie ein Pult, ein Controller oder eine DMX-Software mit Interface. Der D12 kann aber auch eigenständig als DMX-Master arbeiten und vorprogrammierte RGB-Lichtprogramme mit einstellbarer Geschwindigkeit und Helligkeit ausgeben. Für einfache Farbwechsel ohne externe Konsole reicht der D12 also allein, für komplexe Mehrzonen-Shows steuerst du ihn über ein DMX-Pult.

Die Auflösung legt fest, in wie vielen Schritten der LTECH D12 dimmt. Im 8-Bit-Modus sind das 256 Stufen pro Kanal, im 16-Bit-Modus 65.536 Stufen. Mehr Stufen bedeuten eine feinere, gleichmäßigere Dimmung, besonders im unteren Helligkeitsbereich, wo bei 8 Bit manchmal sichtbare Sprünge auftreten. Der Preis dafür: Im 16-Bit-Modus halbiert sich die Zahl der nutzbaren DMX-Adressen auf 256, weil jeder Kanal zwei Adressen belegt. Für feinstes, ruckelfreies Ausdimmen wählst du 16 Bit, für maximale Kanalzahl pro Universum 8 Bit.

Ja, das ist eine der typischen Stärken des LTECH D12. Mit zwölf einzeln dimmbaren Kanälen steuerst du bis zu zwölf Treppenstufen getrennt an und setzt so eine kaskadierende Treppenbeleuchtung um, bei der das Licht Stufe für Stufe mitläuft. Pro Stufe legst du einen einfarbigen Streifen auf einen Kanal. Über das DMX-Programm steuerst du dann Reihenfolge, Geschwindigkeit und Helligkeit des Lauflichts. Für mehr als zwölf Stufen lassen sich mehrere D12 über dieselbe DMX-Linie kombinieren.

RDM steht für Remote Device Management und macht die DMX-Verbindung zweiweg-fähig. Mit einer RDM-fähigen Konsole liest und änderst du die DMX-Startadresse des LTECH D12 aus der Ferne, fragst den Gerätestatus ab und passt Parameter an, ohne den Decoder physisch erreichen zu müssen. Gerade bei zwölf Kanälen und vielen Zonen spart das bei Inbetriebnahme und Wartung viel Zeit. Unabhängig davon stellst du alles auch direkt am Gerät ein: Über das OLED-Display und die Tasten siehst und änderst du Adresse, Kanäle, PWM-Frequenz und Dimmkurve.

Der LTECH D12 hat Schutzart IP20 und gehört damit an einen trockenen, geschützten Ort im Innenraum, zum Beispiel in einen Verteiler oder ein Gehäuse. Für direkten Spritzwasser- oder Außeneinsatz ist der Decoder selbst nicht gedacht. Die angeschlossenen LED-Streifen dürfen natürlich draußen oder im Feuchtbereich verlegt werden, wenn sie selbst die passende Schutzart wie IP65 oder höher haben; nur die Elektronik des D12 bleibt drinnen. Der Betriebstemperaturbereich reicht von -30 bis +55 °C.

Ja, der LTECH D12 löst den LT-912 ab und übernimmt dessen Rolle als 12-Kanal DMX512/RDM-Decoder für Konstantspannungs-Streifen. Gegenüber älteren Geräten bietet er ein OLED-Display mit Tasten zum direkten Einstellen von DMX-Adresse, Kanälen, PWM-Frequenz und Dimmkurve, dazu RDM für die Fernkonfiguration, zwei getrennte Stromeingänge, umschaltbare 8- oder 16-Bit-Auflösung, einen Standalone-Master-Modus mit RGB-Programmen sowie Schutzschaltungen gegen Überhitzung, Überlast und Kurzschluss. Wer bisher einen LT-912 genutzt hat, findet im D12 ein direktes, moderneres Upgrade.
