SR-2108B-M5-3 DMX512 & RDM Decoder 5-Kanal 8A 12-24V DC Metallgehäuse XLR RJ45 für RGBW LED Streifen

Der SR-2108B-M5-3 ist die Profi-Tour-Variante in unserer 5-Kanal-DMX-Decoder-Klasse. Robustes Metallgehäuse, 8 Ampere pro Kanal, 40 Ampere Gesamtleistung, ein Multi-Anschluss-System aus XLR, RJ45 und Schraubklemmen sowie OTA-Firmware-Update über den DMX-Bus machen ihn zum richtigen Werkzeug überall dort, wo Standard-Kunststoff-Decoder zu kurz greifen: Bühnentechnik, Eventproduktion, Studio und anspruchsvolle Architekturbeleuchtung.

Konfigurierbar zwischen 1- und 5-Kanal-Betrieb, mit 16-Bit-Auflösung, PWM-Frequenz von 500 Hz bis 35 kHz, integrierter Master-Funktion mit 31 vorprogrammierten Effekten und galvanischer Trennung deckt er die komplette Profi-Klaviatur ab.

Metallgehäuse und 8 Ampere pro Kanal: Hardware-Hochwert für den Dauerbetrieb

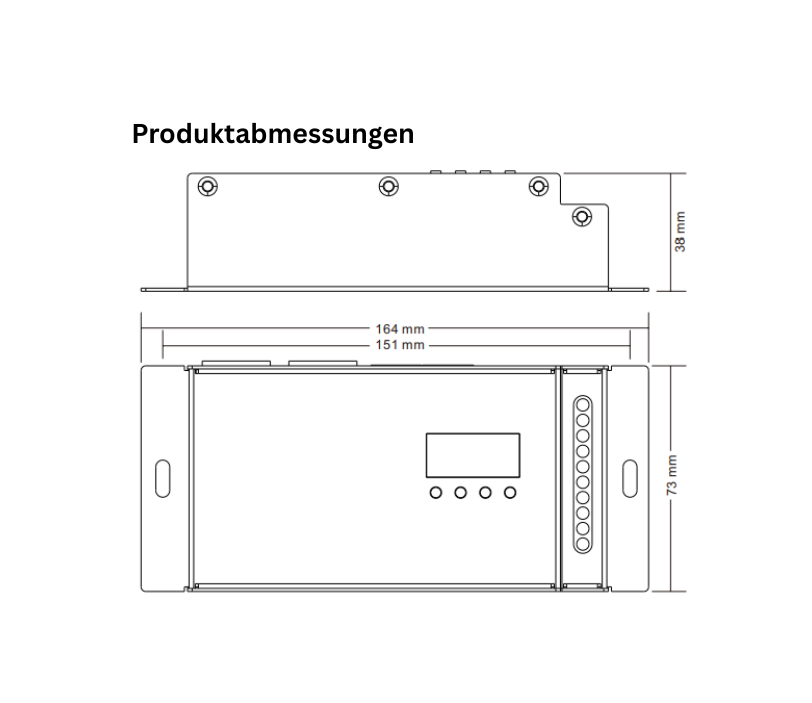

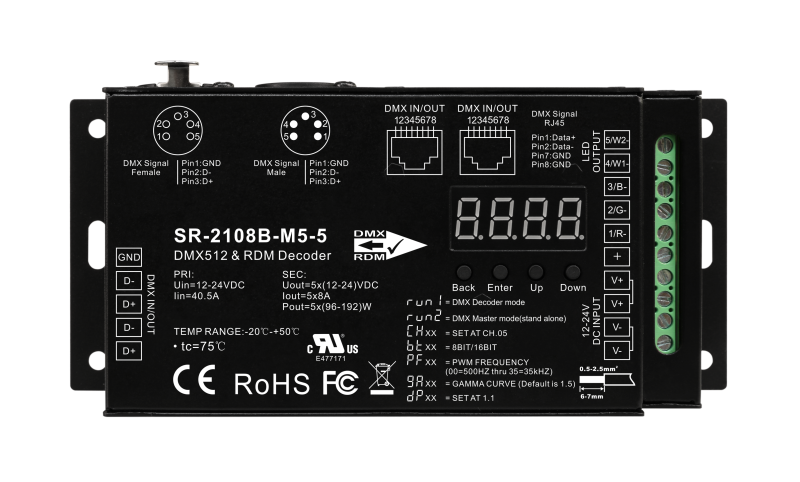

Das massive Metallgehäuse ist das erste Kennzeichen der Profi-Klasse: bessere thermische Ableitung bei Volllast, EMV-Abschirmung gegen Störungen aus benachbarten Geräten und mechanische Robustheit für Tournee- und Event-Einsätze. Mit Abmessungen von 164 x 73 x 38 Millimetern lässt sich das Gerät kompakt in Profi-Racks und Schaltschränken integrieren.

Die Leistung wurde gegenüber Standard-5-Kanal-Decodern um 60 Prozent gesteigert: 8 Ampere pro Kanal und bis zu 40 Ampere insgesamt. Bei 24 Volt entspricht das bis zu 192 Watt pro Kanal und 960 Watt Gesamtlast, ausreichend für große RGBW-LED-Wände, leistungsintensive RGBCCT-Installationen oder umfangreiche COB-RGBCCT-Setups. Die doppelt ausgeführten Klemmen-Plätze für V+ und GND tragen den hohen Strömen sauber Rechnung.

Multi-Anschluss-System: XLR, RJ45 und Schraubklemmen in einem Gerät

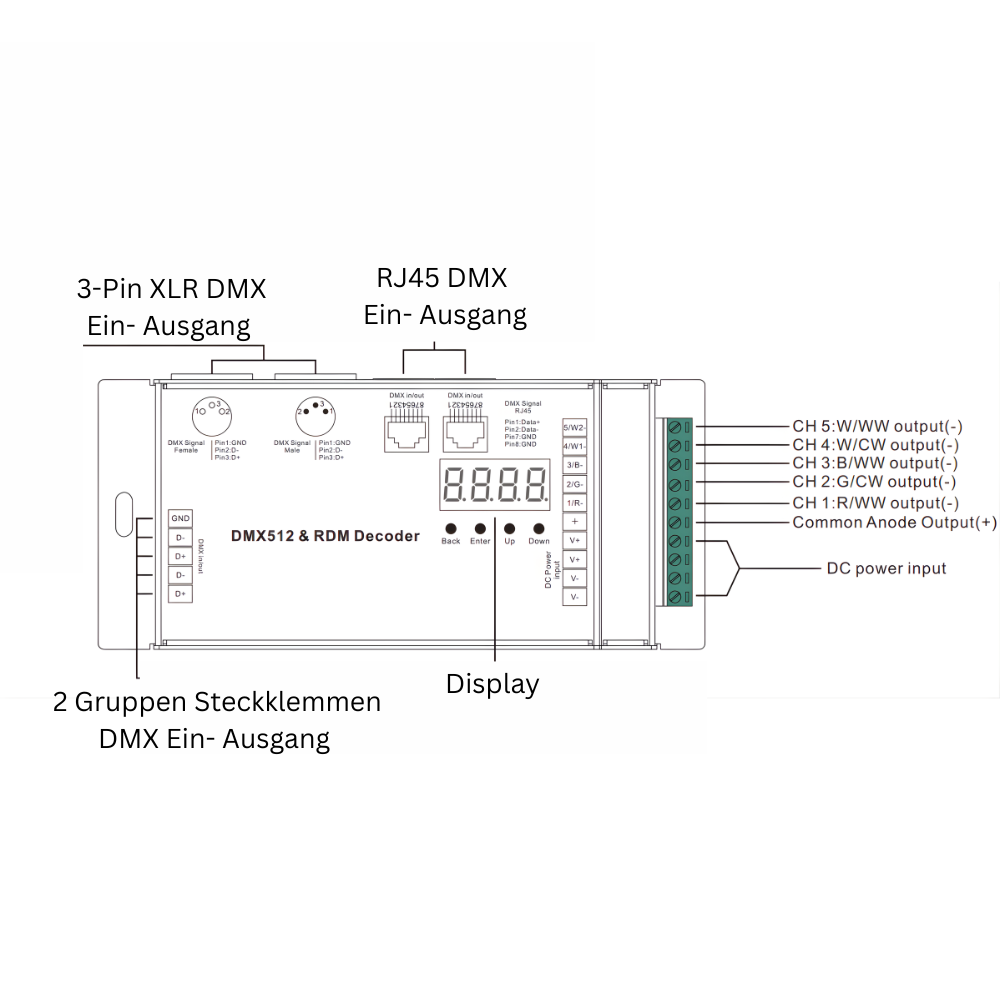

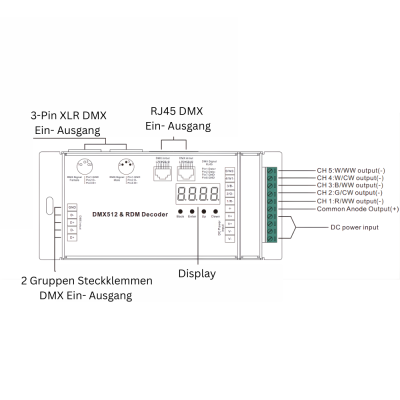

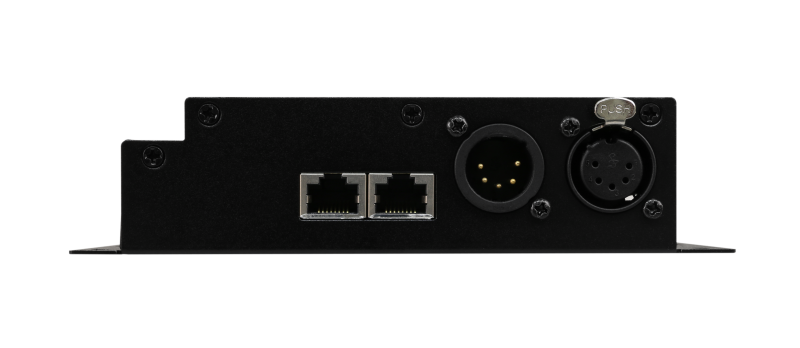

Das eigentliche Alleinstellungsmerkmal dieses Decoders ist das Multi-Anschluss-System für DMX. Drei verschiedene Anschlusstypen sind direkt am Gerät verfügbar: 3-poliger XLR (männlich und weiblich) für klassische Bühnen- und Veranstaltungstechnik, RJ45 für strukturierte Gebäude- und Netzwerk-Verkabelung, sowie Schraubklemmen für die feste Installation in Schaltschränken und Verteilern.

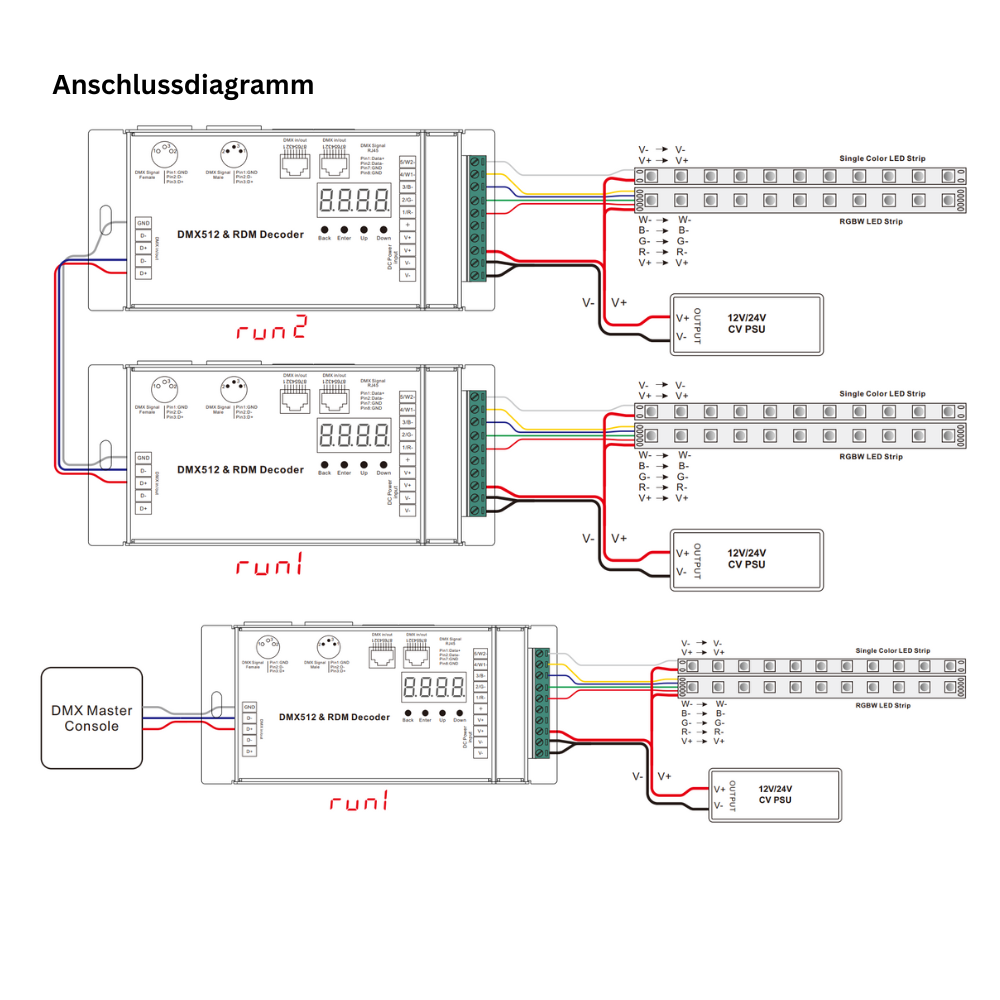

Diese Anschluss-Vielfalt löst ein Problem, das in der Praxis viel Aufwand kostet: in gemischten Installationen, in denen Bühnen-Equipment auf strukturierte Gebäude-Verkabelung trifft, muss nicht mehr mit Adapter-Kabeln oder Konverter-Boxen gearbeitet werden. Der Decoder fügt sich nahtlos zwischen Profi-DMX-Pulte mit XLR und gebäudeseitige RJ45-Trunks ein. Beide DMX-Anschlussgruppen sind als In/Out ausgeführt, sodass Daisy-Chain-Verkabelung mit mehreren Decodern unabhängig vom Anschlusstyp möglich ist.

16-Bit-Auflösung, 35 kHz PWM, Master-Funktion und OTA-Update

Auf der Steuerungsseite liefert der SR-2108B-M5-3 die gleiche Profi-Ausstattung wie sein Geschwistermodell: echte 16-Bit-PWM-Auflösung mit 65.536 Helligkeitsstufen, in 36 Stufen einstellbare PWM-Frequenz von 500 Hz bis 35 kHz für flimmerfreies Studio- und Foto-Licht, und einen einstellbaren Gamma-Wert zwischen 0,1 und 9,9 mit Fine-Dimming-Option im unteren Helligkeitsbereich.

Im Master-Modus arbeitet der Decoder als Standalone-Steuergerät mit 31 vorprogrammierten RGB-Wechselprogrammen, 8 Helligkeitsstufen und 9 Geschwindigkeitsstufen. Damit eignet sich das Gerät auch ohne externen DMX-Master für kleinere Show-Installationen und vorprogrammierte Lichtszenen. Im Decoder-Modus stehen über RDM Adresse, PWM-Frequenz, Dimmkurve und Geräte-Label per Fernzugriff offen, und über die OTA-Firmware-Update-Funktion lässt sich die Decoder-Software nachträglich per USB-zu-Seriell-Konverter über den DMX-Bus aktualisieren. Die galvanische Trennung zwischen DMX-Eingang und LED-Ausgang schützt vor Störungen und Spannungsspitzen, was besonders bei längeren DMX-Bus-Strecken mit unterschiedlichen Erdpotenzialen wichtig wird.

Anwendungsbereiche und Integration in DMX-Lichtsysteme

Klassische Einsatzgebiete sind Theater- und Bühnenbeleuchtung mit XLR-Verkabelung, Messetechnik mit großen LED-Wänden und kombinierter XLR/RJ45-Infrastruktur sowie hochwertige Ladenbeleuchtung mit strukturierter Netzwerkverkabelung. In Foto- und Filmstudios spielt das Gerät seine 35-kHz-PWM-Stärke aus, bei umfangreichen Architektur-Installationen die 40-Ampere-Gesamtleistung.

Bei größeren Anlagen empfehlen wir den Einsatz von DMX-Master-Controllern oder DMX-Splittern zur Signalverteilung sowie hochwertiger DMX-Kabel mit 120 Ohm Wellenwiderstand. Als Stromversorgung kommen je nach Leistungsbedarf entsprechende 24V LED-Netzteile in Frage, für die maximale Last bietet sich die Mean Well HLG-Serie an. Wer geringere Leistung oder eine günstigere Variante ohne XLR/RJ45 sucht, findet weitere DMX-Decoder in unserer Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur konkreten Anlagenplanung, zur Last- und Anschluss-Dimensionierung beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Profi-Setups aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
