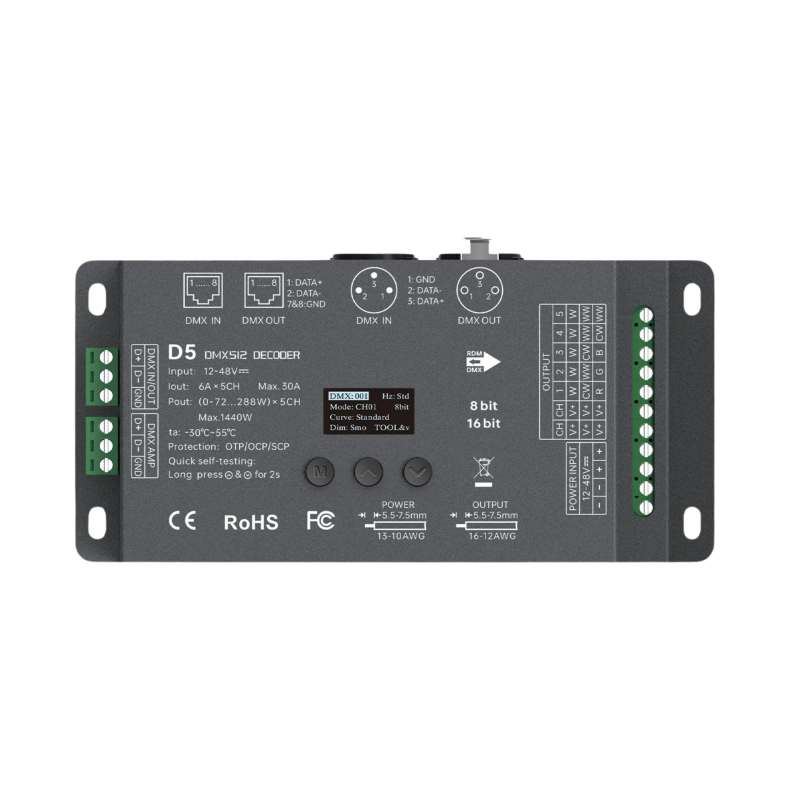

LTECH D5 DMX512 RDM Decoder 5-Kanal 6A OLED CV Controller

Produktinformationen "LTECH D5 DMX512/RDM Decoder, 5-Kanal CV LED Controller mit OLED Display für einfarbige, CCT, RGB, RGBW und RGBCCT LED Streifen"

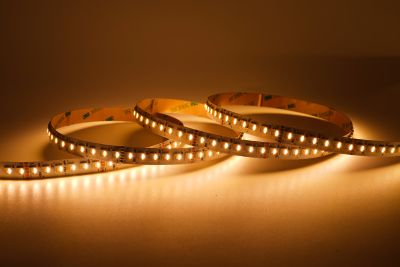

5 Kanäle für jede LED Streifenart: von einfarbig bis RGBCCT

Der LTECH D5 (Nachfolger des LT-905) ist ein 5-Kanal DMX512/RDM Decoder, der das DMX Signal in ein PWM Signal für LED Streifen umwandelt. Mit fünf unabhängigen Ausgangskanälen deckt er alle LED Streifenarten ab, die im professionellen Lichtbau vorkommen: ein Kanal für einfarbige Streifen, zwei Kanäle für CCT Streifen (Warmweiß und Kaltweiß getrennt steuerbar), drei Kanäle für RGB Streifen, vier Kanäle für RGBW Streifen und alle fünf Kanäle für RGBCCT Streifen. Ein Decoder für alle Streifentypen.

OLED Display und RDM: Konfiguration ohne Rätselraten

Der D5 hat ein OLED Display und drei Bedientasten auf der Gerätefront. DMX Startadresse, Kanalbelegung, PWM Frequenz und Dimmkurve werden direkt am Gerät eingestellt und auf dem Display abgelesen. Kein DIP-Schalter-Rätsel, kein Handbuch-Studium, keine Unsicherheit ob die Adresse stimmt. Das RDM Protokoll ermöglicht zusätzlich die Fernkonfiguration über eine RDM fähige DMX Konsole: DMX Adressen lesen und schreiben, Gerätestatus abfragen und Parameter ändern, ohne an den Decoder heranzutreten. Gerade bei Installationen in Zwischendecken oder schwer zugänglichen Einbauorten ist das ein erheblicher Vorteil.

Eingangsspannung 12 bis 48V DC: auch für längere Strecken

Der D5 arbeitet mit Eingangsspannungen von 12 bis 48V DC. Die 24V Variante deckt die meisten LED Installationen ab. Für besonders lange Strecken, bei denen der Spannungsabfall auf der Leitung ein Thema wird, ermöglicht die 48V Option den Einsatz von 48V Systemen mit höherer Effizienz. Jeder Kanal liefert maximal 6 A Ausgangsstrom, in Summe maximal 30 A. Bei 24V entspricht das bis zu 720 W Gesamtleistung. Das LED Netzteil muss für die tatsächliche Gesamtlast mit mindestens 20 Prozent Reserve dimensioniert werden.

PWM Frequenz einstellbar: flackerfreies Dimmen für Kamera und Auge

Die PWM Frequenz lässt sich am D5 zwischen 250 Hz und 16.000 Hz einstellen. Für das menschliche Auge reichen bereits 500 Hz für flackerfreies Dimmen. Für Kamera und Video, wo Rolling-Shutter-Effekte sichtbare Streifen im Bild erzeugen, braucht es höhere Frequenzen. In der Messebeleuchtung und im Ladenbau, wo Produkte regelmäßig fotografiert oder gefilmt werden, ist die einstellbare PWM Frequenz ein relevantes Feature. Zusätzlich lässt sich die Dimmkurve anpassen: linear, logarithmisch oder als benutzerdefinierte Kurve von 0,1 bis 9,9.

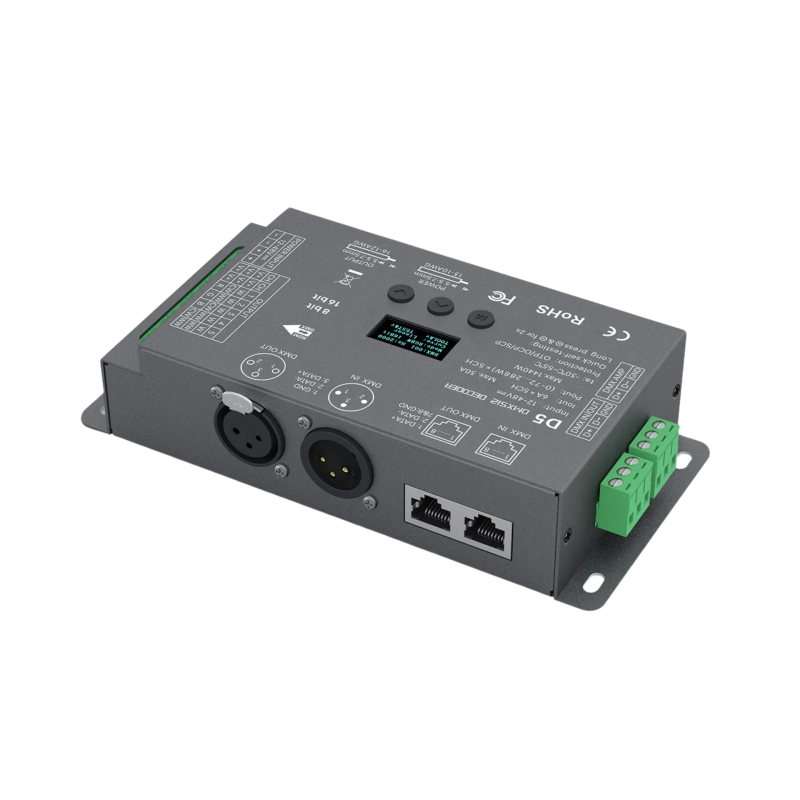

DMX Anschlüsse: XLR-3, RJ45 und Schraubklemmen

Der D5 bietet drei DMX Anschlussoptionen: 3-Pin XLR, RJ45 und grüne Schraubklemmen. Damit passt er in jede DMX Installation, egal ob mit professionellen XLR Kabeln, Netzwerkkabeln oder einfachen Leitungen über die Schraubklemmen. Alle DMX Eingänge verfügen über eine Signalverstärkungsfunktion, sodass der D5 das DMX Signal an den nächsten Decoder weiterleiten kann, ohne dass ein separater DMX Splitter nötig ist.

Standalone Controller Modus und integrierte RGB Programme

Der D5 kann nicht nur als Decoder empfangen, sondern auch als eigenständiger DMX Controller arbeiten. Im Standalone Modus steuert er andere Decoder über das DMX Netzwerk und gibt 25 vorprogrammierte RGB Lichtprogramme aus, deren Geschwindigkeit und Helligkeit einstellbar sind. Damit eignet sich der D5 auch für Installationen, bei denen keine externe DMX Konsole vorhanden ist: eine RGB Beleuchtung im Gaming Zimmer, ein Farbwechsel in einer Schaufensterbeleuchtung oder ein Showlicht auf einem Messestand.

Schutzfunktionen und Zuverlässigkeit

Der D5 verfügt über integrierten Überhitzungsschutz, Überlastschutz und Kurzschlussschutz. Im professionellen Dauerbetrieb, wie er in der Ladenbeleuchtung oder bei Architekturinstallationen vorkommt, sind diese Schutzfunktionen entscheidend für eine zuverlässige, langlebige Installation.

Bei Fragen zur DMX Konfiguration oder zur Kompatibilität mit deinem LED System berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Downloads "LTECH D5 DMX512/RDM LED Controller 5-Kanal 6A/Kanal, 12-48V DC, mit OLED Display, Konstantspannung"

Download Bedienungsanleitung LTECH D5 EN

Abmessungen:	39x80x169 mm
Ausgangsstrom:	30A
Besonderheit:	Memory-Funktion, PWM einstellbar, Programme
Betriebstemperaturbereich:	-30 °C bis +55 °C
DMX-Auflösung:	8-Bit , 16-Bit
DMX Anschluss:	RJ45, Schraubklemme, XLR 3-polig
Dimmbar:	Ja
Dimmkurve:	Gamma 0.1–9.9 einstellbar, Linear, Logarithmisch
Farbe:	Schwarz
Für :	CCT, RGB, RGBCCT, RGBW, einfarbig
Garantiezeit:	2 Jahre
Gewicht:	0,2 kg
Kanal:	5
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBCCT, RGBW, einfarbig
Material:	Metall
Montageart:	Aufbau
PWM Frequenz:	300 - 18000Hz
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~48V
Steuerungsmethode:	DMX
Stromaufnahme pro Kanal:	6A
TYP:	DMX Empfänger, DMX Master
Zertifikate:	CE, FCC, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Der LTECH D5 hat fünf unabhängige Ausgangskanäle und deckt damit alle gängigen Konstantspannungs-Streifen ab: einfarbige Streifen nutzen einen Kanal, CCT (Warmweiß/Kaltweiß) zwei, RGB drei, RGBW vier und RGBCCT-Streifen alle fünf. Du brauchst also nicht für jeden Streifentyp einen eigenen Decoder, sondern kannst denselben D5 je nach Projekt unterschiedlich belegen. Wichtig: Es muss sich um Konstantspannungs-Streifen handeln, wie sie bei 12V- und 24V-Systemen üblich sind.

Im klassischen Betrieb ja: Der LTECH D5 ist ein Decoder, der ein eingehendes DMX512-Signal in ein PWM-Signal für die LED-Streifen umwandelt. Das Signal liefert eine DMX-Steuerung wie ein Pult, ein Controller oder eine DMX-Software mit passendem Interface. Der D5 kann aber auch eigenständig arbeiten: Im Standalone-Modus gibt er 25 vorprogrammierte RGB-Lichtprogramme mit einstellbarer Geschwindigkeit und Helligkeit aus und kann selbst als DMX-Master andere Decoder ansteuern. Für einfache Farbwechsel brauchst du also nicht zwingend eine externe Konsole.

Jeder der fünf Kanäle liefert maximal 6 Ampere, in Summe maximal 30 Ampere. Bei 24 Volt entspricht das bis zu 720 Watt Gesamtleistung, bei 12 Volt bis zu 360 Watt. Entscheidend ist die tatsächliche Leistung deiner Streifen pro Kanal: Bei einem RGBCCT-Streifen teilt sich die Last auf fünf Kanäle auf, bei einfarbigen Streifen liegt sie auf einem. Plane das Netzteil immer mit mindestens 20 Prozent Reserve über der realen Gesamtlast. Bei sehr langen Strecken solltest du zusätzlich auf den Spannungsabfall achten und gegebenenfalls beidseitig einspeisen.

Der LTECH D5 ist ein Konstantspannungs-Decoder (CV) und damit für die üblichen 12V- und 24V-Streifen gedacht, die mit konstanter Spannung betrieben werden. Praktisch alle LED-Streifen für Möbel, Vouten, Decken und Architekturlinien fallen in diese Kategorie. Für echte Konstantstrom-LEDs, wie sie etwa bei manchen Hochleistungsmodulen oder einzelnen Power-LEDs vorkommen, ist der D5 nicht ausgelegt. Im Zweifel hilft ein Blick ins Datenblatt deines Streifens: Steht dort eine Spannung wie 24V DC, ist es ein Konstantspannungs-Streifen und passt zum D5.

RDM steht für Remote Device Management und macht die DMX-Verbindung zweiweg-fähig. Mit einer RDM-fähigen DMX-Konsole kannst du die DMX-Startadresse des LTECH D5 aus der Ferne auslesen und ändern, den Gerätestatus abfragen und Parameter anpassen, ohne den Decoder physisch erreichen zu müssen. Das ist besonders wertvoll, wenn das Gerät in einer Zwischendecke, hinter einer Blende oder an einer schwer zugänglichen Stelle sitzt. Unabhängig davon lässt sich alles auch direkt am Gerät einstellen: Über das OLED-Display und drei Tasten siehst und änderst du Adresse, Kanalbelegung, PWM-Frequenz und Dimmkurve.

Ja, dafür ist die einstellbare PWM-Frequenz gedacht. Für das menschliche Auge reichen schon einige hundert Hertz für flackerfreies Dimmen. Kameras sind empfindlicher: Durch den Rolling-Shutter-Effekt können bei zu niedriger Frequenz sichtbare Streifen im Bild entstehen. Beim LTECH D5 lässt sich die PWM-Frequenz frei hochsetzen, laut Datenblatt bis 18.000 Hz, sodass auch Video- und Fotoaufnahmen sauber bleiben. Das ist vor allem im Ladenbau, in der Messebeleuchtung und bei Film- und Studioanwendungen relevant, wo regelmäßig gefilmt oder fotografiert wird.

Ja. DMX512 ist ein adressierbares Protokoll: Jeder Decoder bekommt seine eigene Startadresse, sodass mehrere LTECH D5 unabhängig voneinander am selben DMX-Strang arbeiten. Die DMX-Eingänge des D5 verfügen über eine Signalverstärkung, mit der das Signal an den nächsten Decoder weitergereicht wird, ohne dass ein separater DMX-Splitter nötig ist. So lassen sich auch größere Installationen mit vielen Kanälen sauber aufbauen. Achte wie bei jeder DMX-Linie auf eine ordentliche Verkabelung und gegebenenfalls einen Abschlusswiderstand am Ende der Strecke.

Der LTECH D5 selbst enthält kein Netzteil; er wird zwischen Netzteil und LED-Streifen geschaltet. Du brauchst ein Konstantspannungs-Netzteil mit der Spannung deiner Streifen, in den meisten Fällen ein 24V LED-Netzteil. Dimensioniere es nach der tatsächlichen Gesamtleistung aller angeschlossenen Streifen plus mindestens 20 Prozent Reserve. Beispiel: Ziehen deine Streifen zusammen 400 Watt, sollte das Netzteil mindestens rund 480 Watt liefern. Decoder und Netzteil müssen dieselbe Spannung haben.

Der LTECH D5 hat Schutzart IP20 und ist damit nur für trockene Innenräume gedacht, nicht für direkten Spritzwasser- oder Außeneinsatz. Du kannst die angeschlossenen LED-Streifen natürlich draußen oder im Feuchtbereich verlegen, wenn sie selbst die passende Schutzart haben; der Decoder selbst gehört aber an einen trockenen, geschützten Ort, etwa in einen Verteiler oder ein Gehäuse im Innenraum. So bleibt die Elektronik dauerhaft zuverlässig. Der Betriebstemperaturbereich reicht von -30 bis +55 °C.

Ja, der LTECH D5 löst den bekannten LT-905 ab und übernimmt dessen Rolle als 5-Kanal DMX512/RDM-Decoder für Konstantspannungs-Streifen. Gegenüber reinem DIP-Schalter-Setup bietet er ein OLED-Display mit drei Tasten, über das sich DMX-Adresse, Kanalbelegung, PWM-Frequenz und Dimmkurve direkt am Gerät einstellen und ablesen lassen. Dazu kommen RDM für die Fernkonfiguration, ein Standalone-Modus mit 25 RGB-Programmen, eine Memory-Funktion sowie Schutzschaltungen gegen Überhitzung, Überlast und Kurzschluss. Wer bisher einen LT-905 genutzt hat, findet im D5 ein direktes, komfortableres Upgrade.
