KNX LED-Dimmer Aufbau 4-Kanal 12–36 V für LED-Streifen

Produktinformationen "KNX LED-Dimmer SR-KNX 9502FA– 4-Kanal Konstantspannung (12–36 V, je 5 A) für LED Streifen "

Dieser KNX LED-Dimmer mit 4 unabhängigen Ausgängen ist speziell für die Ansteuerung von einfarbigen LED-Streifen mit Konstantspannung im Bereich von 12 bis 36 Volt entwickelt worden. Im Gegensatz zu klassischen Hutschienenlösungen überzeugt dieses Modell durch seine platzsparende Aufbauausführung, die eine besonders flexible Montage direkt im Leuchtengehäuse, Möbelflächen oder Trockenbau-Installationen ermöglicht – ideal für Anwendungen, bei denen kein Schaltschrank zur Verfügung steht oder die Integration dezent erfolgen soll.

Mit vier separat steuerbaren Kanälen à 5 Ampere Ausgangsstrom lassen sich unterschiedliche Lichtzonen gezielt ansteuern und individuell dimmen – ob für Wohnräume, Geschäftsräume oder architektonische Lichtinstallationen. Bei einer Versorgungsspannung von 24 V ergibt sich eine Leistung von bis zu 120 W pro Kanal bei 12V und insgesamt maximal 720 W bei 36 V, abhängig von der Betriebsspannung.

Dank der KNX-Schnittstelle lässt sich der Dimmer nahtlos in bestehende KNX-Systeme integrieren und komfortabel über die ETS-Software konfigurieren. Die PWM-Dimmfrequenz ist werkseitig auf 600 Hz eingestellt und sorgt für flackerfreies Licht – ideal auch für sensible Anwendungen oder den Einsatz in Bereichen mit Kameraüberwachung.

Zur Sicherheit verfügt das Gerät über integrierten Kurzschluss-, Überspannungs- und Übertemperaturschutz. Status-LEDs und manuelle Bedientasten ermöglichen zusätzlich eine einfache Inbetriebnahme und Wartung vor Ort.

Durch die werkzeuglose Anschlussmöglichkeit über Push-Klemmen, die kompakte Bauform und die robuste technische Ausstattung ist dieser Dimmer eine erstklassige Lösung für moderne KNX-Lichtsteuerungen – überall dort, wo höchste Funktionalität auf flexible Installation trifft.

Downloads "KNX LED-Dimmer SR-KNX 9502FA– 4-Kanal Konstantspannung (12–36 V, je 5 A) für LED Streifen "

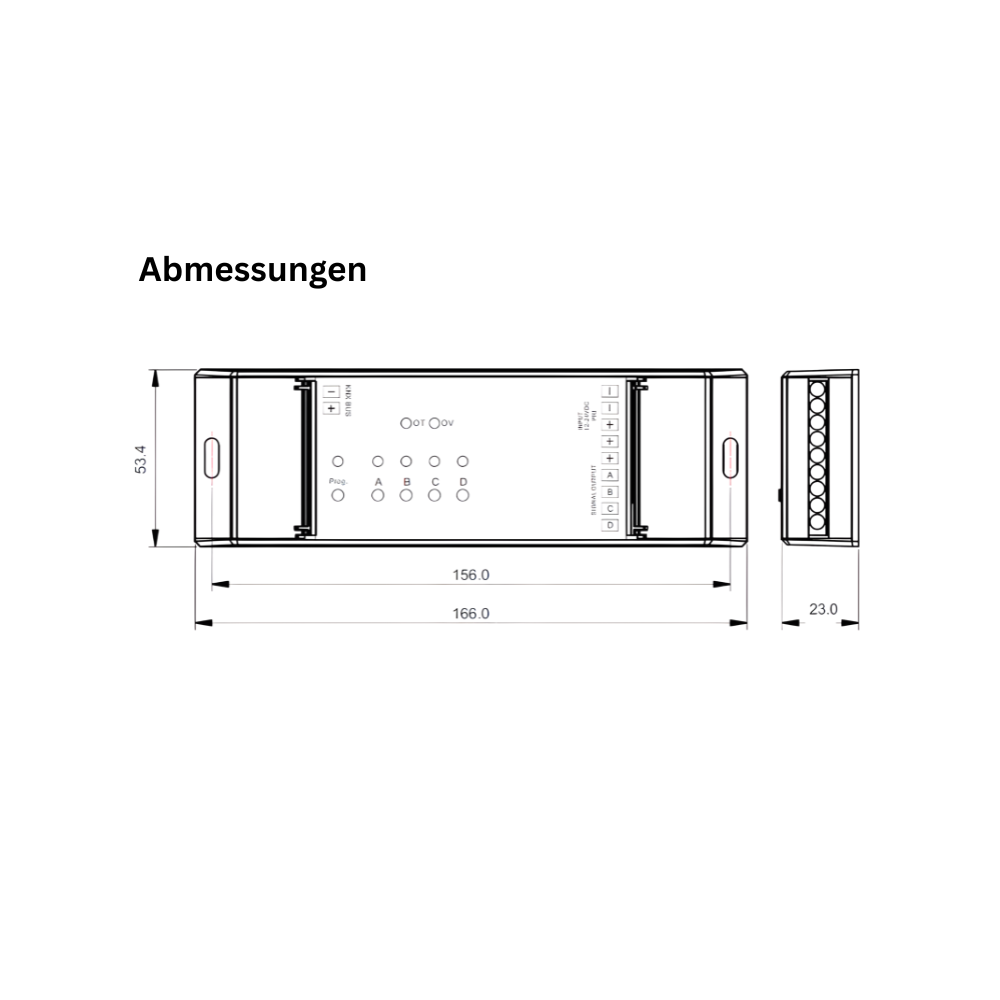

Abmessungen:	23x53,4x166 mm
Ausgangsstrom:	20,5A
Besonderheit:	Auto-Funktion, ETS-kompatibel
Betriebstemperaturbereich:	-25 °C bis +55 °C
Dimmbar:	Ja
Einsatzbereich:	Innenbereich
Farbe:	Weiß
Für :	einfarbig
Garantiezeit:	2 Jahre
Gewicht:	0,2 kg
Kanal:	4
Klemmen:	Schraubklemmen
LED-Kompatibilität:	einfarbig
Material:	Kunststoff
Montageart:	Aufbau
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überspannung
Spannung:	DC12~36V
Steuerungsmethode:	KNX
Stromaufnahme pro Kanal:	5A
TYP:	KNX Empfänger
Zertifikate:	CE, FCC, RoHS, TÜV, UL
