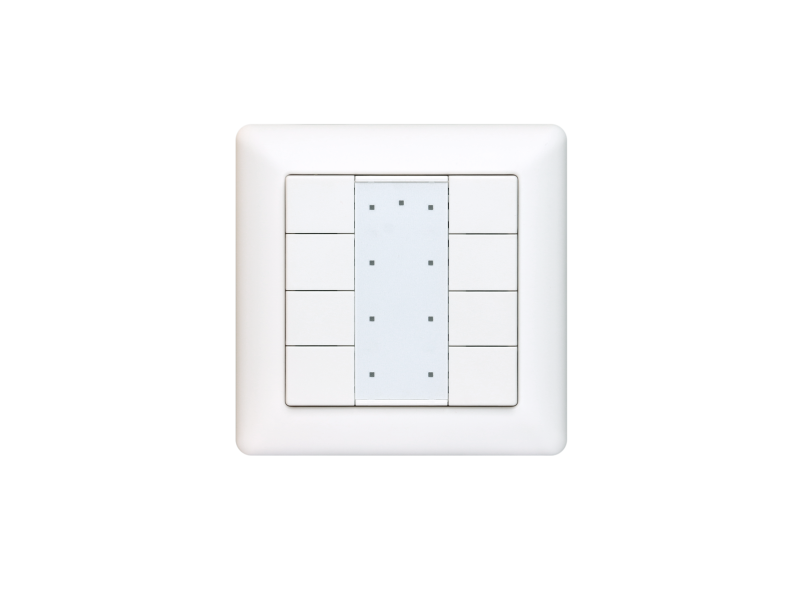

SR-KNX-9551K8 KNX Wandschalter Taster 8-fach LED Statusanzeige, busversorgt, ETS-konfigurierbar

Der SR-KNX-9551K8 ist ein 8-fach KNX Wandschalter mit LED Statusanzeige, busversorgt und ETS-konfigurierbar, zur Unterputz-Montage in Standard-Schalter-Dosen. Der KNX Taster nutzt acht individuell programmierbare Wippen-Tasten für Schalten, Dimmen, Szenen-Aufruf und Jalousie-Steuerung gleichzeitig aus einer einzigen Schalter-Position. Über die ETS4-Software werden KNX-Telegramme an Dimmer-Aktoren, Jalousie-Aktoren, Heizungs-Regler und Visualisierungs-Systeme der KNX LED Controller Kategorie gesendet, wobei jede der acht Wippen eine individuelle Aktion auslöst. Mit acht zweifarbigen Status-LEDs (rot/grün) plus zentraler Orientierungs-LED bietet der busversorgte KNX Wandschalter simultane visuelle Rückmeldung über alle acht KNX-Aktor-Zustände parallel.

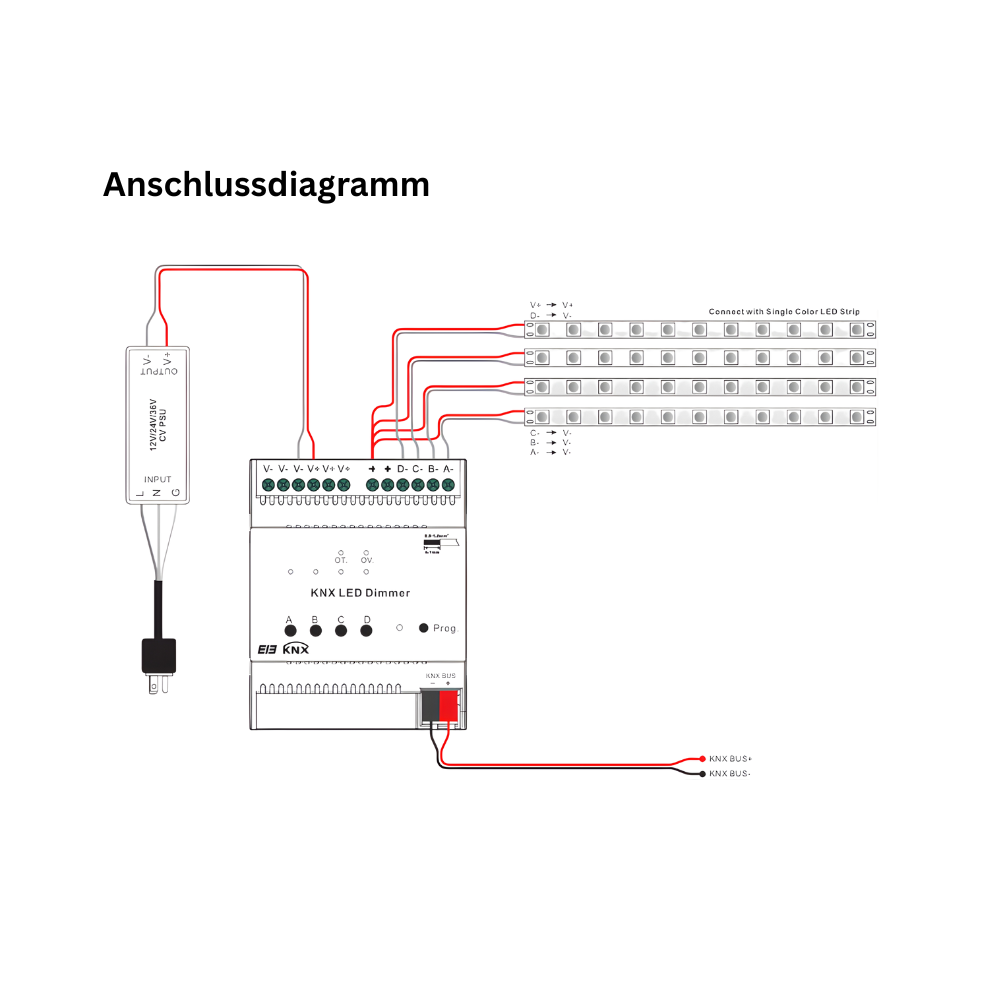

Das kompakte 55,6-Millimeter-Format passt in nahezu jedes klassische Schalter-Programm und integriert sich in bestehende Wohn-, Hotel- und Büro-Anlagen. In Verbindung mit einem KNX-LED-Aktor wie dem SR-KNX-9501FA KNX LED Dimmer Hutschiene entsteht eine vollständige KNX-Lichtsteuerung mit acht Bedien-Funktionen aus einer Wand-Position. Damit eignet sich der 8-fach Taster ideal als Master-Bedienung in komplexen Anwendungen wie Penthouse-Wohnungen, Hotel-Suiten oder Konferenz-Räumen, wo viele Lichtgruppen, Jalousien und Klima-Modi parallel verwaltet werden müssen.

Acht frei belegbare Wippen als zentrale Bedien-Zentrale für komplette Wohnungen, Etagen und Konferenz-Räume

Die acht Tasten-Wippen des SR-KNX-9551K8 lassen sich in der ETS-Software unabhängig voneinander mit beliebigen KNX-Funktionen belegen. Der Wandtaster wird damit zur kompletten Bedien-Zentrale, die Funktionen wie Decken-Beleuchtung, Voutenkante, Möbel-Akzent, Bad-Licht, Küchen-Licht, Flur-Licht, Jalousie und Klima-Szene parallel aus einer einzigen Wand-Position steuert. In einer modernen Wohnzimmer-Beleuchtung mit anschließenden 24V LED Streifen über mehrere Lichtgruppen ersetzt der 8-fach Taster zwei bis vier separate Wand-Schalter durch eine einzige integrierte Bedien-Lösung.

Pro Wippe lassen sich Schalten, Dimmen (kurzer Druck schaltet, langer Druck dimmt), Szenen-Aufruf, Jalousie-Bedienung und Heizungs-Modus-Umschaltung individuell parametrieren. Damit deckt der 8-fach Wandtaster die gesamte Bedien-Logik einer Wohnung, eines Hotel-Zimmers oder eines Konferenz-Raums aus einer einzigen Schalter-Position ab. Die Trennung in acht unabhängige Bedien-Zonen erlaubt feinste Differenzierung zwischen verschiedenen Anwendungen, ohne die Wand-Ästhetik mit mehreren Schalter-Kombinationen zu belasten.

Acht zweifarbige LED-Statusanzeigen plus Orientierungs-LED für simultane Visualisierung aller Funktionen

Die acht integrierten Bicolor-LED-Indikatoren neben jeder Wippe zeigen den aktuellen Status der acht verschiedenen gesteuerten KNX-Aktoren gleichzeitig an. Eine Standard-Belegung ist grün für eingeschaltete Funktion und rot für ausgeschaltete Funktion, alternativ lässt sich die Farb-Logik in der ETS frei konfigurieren. Bei der Steuerung von RGBW-Aktoren mit RGBW LED Streifen können einzelne LEDs auch die aktive Farb-Szene visualisieren, etwa grün für "Tag-Modus" und rot für "Abend-Stimmung".

Eine zusätzliche Orientierungs-LED in der Mitte des Schalters sorgt für bessere Auffindbarkeit im Dunkeln, besonders in nachts genutzten Bereichen wie Hotel-Suiten oder Schlafzimmer-Eingängen. Die acht Status-LEDs können auch zur Visualisierung externer KNX-Objekte verwendet werden, etwa als Anzeige für aktivierte Brandmelder, geöffnete Garagen-Tore, fehlerhafte Lüftungs-Anlagen, Status der Heiz-Zonen oder offene Fenster. Im Alarm-Modus können die Status-LEDs blinken, was eine deutliche optische Warnung für sicherheits-relevante Ereignisse ermöglicht.

Vier Tasten-Paare im Linked Mode oder acht unabhängige Einzel-Tasten im Independent Mode

Im Linked Mode lassen sich die acht Wippen zu vier Tasten-Paaren zusammenfassen, was klassische Wippen-Schalter-Funktionalität wie ein/aus oder hoch/runter für vier separate Anwendungen aus einem Gerät ermöglicht. Ein typisches Linked-Mode-Setup verteilt die vier Paare wie folgt: Paar 1 für Decken-Beleuchtung hoch/runter, Paar 2 für Vouten-Beleuchtung an/aus, Paar 3 für Jalousie hoch/runter, Paar 4 für Klima-Modus Tag/Nacht.

Im Independent Mode wirken alle acht Wippen unabhängig voneinander, was die Bedienung von bis zu acht verschiedenen KNX-Aktoren aus einer Position ermöglicht. Ein typisches Independent-Mode-Setup in einer Penthouse-Wohnung steuert Wohnzimmer-Licht, Esszimmer-Licht, Küchen-Licht, Bad-Licht, Schlafzimmer-Licht, Vouten-Beleuchtung, Jalousie und Vorhang aus einer einzelnen Position neben der Tür. In Verbindung mit einem RGBW-Aktor wie dem SR-KNX-9512FA KNX RGBW LED Dimmer Aufbauversion lassen sich zusätzlich Farb-Szenen über mehrere Wippen abrufen.

Direkte Bus-Versorgung trotz acht aktiver Tasten und neun LEDs aus dem KNX-EIB

Der SR-KNX-9551K8 wird wie alle KNX-Bus-Geräte komplett über den KNX-EIB-Bus mit Energie versorgt, eine separate 230V-Anschluss-Leitung ist nicht erforderlich. Die typische Strom-Aufnahme aus dem KNX-Bus liegt trotz acht aktiver Wippen und neun LEDs (acht Status plus eine Orientierung) bei unter 0,3 Watt, was die Bus-Belastung minimal hält. Damit lassen sich bis zu 64 Geräte pro KNX-Linie ohne zusätzliches Hilfs-Netzteil betreiben. Für größere Anlagen mit vielen Bus-Teilnehmern empfehlen sich Hilfs-Netzteile aus der KNX LED Netzteile Kategorie.

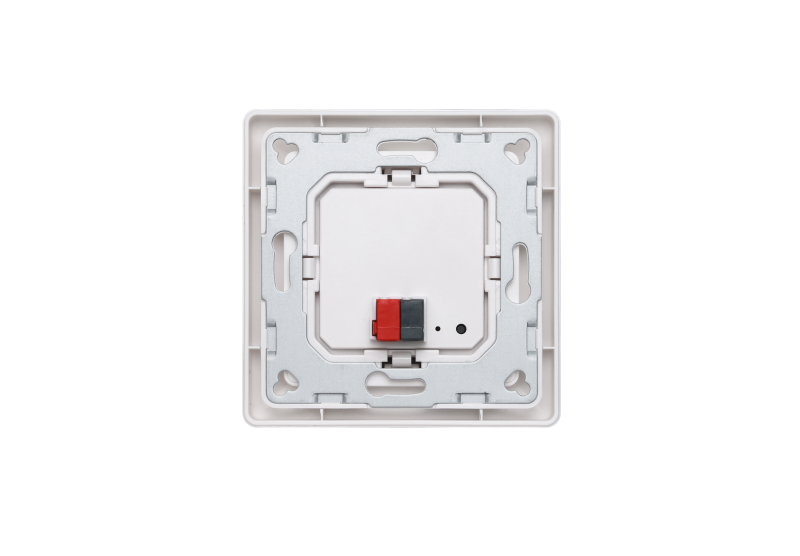

In Renovierungs-Projekten ist die Bus-Versorgung ein deutlicher Vorteil, weil keine zusätzliche Phase zur Schalter-Dose gezogen werden muss. Bei der Installation reicht es, das KNX-Bus-Kabel (rot/schwarz, J-Y(St)Y oder KNX-zertifizierte Variante) an die rückseitigen Anschluss-Klemmen anzuschließen, die das 0,8-Millimeter-Einzeladern-Kabel direkt aufnehmen. Damit eignet sich der 8-fach Schalter besonders für komplexe Hotel-Renovierungen mit höchster Funktions-Dichte pro Zimmer.

Klassisches 55-mm-Schalter-Format mit kompakter 12,3-mm-Einbautiefe

Die Abmessungen von 55,6 × 55,6 × 12,3 Millimetern entsprechen dem 55-mm-Industrie-Standard für Schalter-Einsätze, was die Integration in nahezu jedes klassische Schalter-Programm ermöglicht. Kompatible Rahmen-Programme umfassen Berker S1, B1, B3, B7 Glas, GIRA Standard55, E2, Event und Esprit, JUNG A500 und Aplus, sowie Merten M-Smart, M-Arc und M-Plan. Bemerkenswert ist, dass der 8-fach Taster trotz der hohen Funktions-Dichte das gleiche Format behält wie ein klassischer 1-Wippen-Schalter, was die Wand-Ästhetik unverändert lässt.

Die geringe Einbautiefe von 12,3 Millimetern erlaubt die Montage auch in flachen Unterputz-Dosen mit begrenzter Tiefe, wie sie in älteren Bestands-Gebäuden häufig vorkommen. Für die gesteuerten LED-Lichtgruppen empfehlen sich die LED Aluprofile als Aufbau-, Einbau- oder Trockenbau-Variante, die zusammen mit den LED Streifen eine fertige Beleuchtungs-Lösung bilden, die der 8-fach Taster zentral bedient.

Zentraler 8-fach Taster vs. mehrere 2-fach- oder 4-fach Taster nebeneinander

Der SR-KNX-9551K8 ist die richtige Wahl, wenn aus einer einzigen Wand-Position fünf oder mehr unterschiedliche KNX-Funktionen bedient werden sollen, etwa als Master-Schalter neben der Wohnungstür, als zentrale Bedien-Position am Bett im Hotel-Zimmer oder als Konferenz-Raum-Bedienung mit mehreren Modus-Szenen. Für Anwendungen mit weniger Funktionen pro Position sind der SR-KNX-9551K2 KNX 2-fach Wandschalter für ein bis zwei Funktionen und der SR-KNX-9551K4 KNX 4-fach Wandschalter für drei bis vier Funktionen die passenderen Modelle.

Alle drei Varianten K2, K4 und K8 nutzen identische Hardware-Plattform, gleiches 55-mm-Gehäuse, gleiche ETS-Applikations-Datei und gleiche Rahmen-Kompatibilität, was die Mischung im selben Projekt vereinfacht. Eine typische Installations-Strategie kombiniert einen 8-fach Master-Taster im Eingangs-Bereich für die zentrale Bedienung mit mehreren 2-fach oder 4-fach Tastern an den einzelnen Wand-Positionen für die Vor-Ort-Bedienung der jeweiligen Räume. Damit entsteht eine konsistente Bedien-Hierarchie mit zentraler und dezentraler Steuerung.

Einsatzbereiche: Master-Bedienung in Penthouse-Wohnungen, Hotel-Suiten und Konferenz-Räumen

Klassische Einsatzbereiche sind Penthouse-Wohnungen mit acht zentralen Bedien-Funktionen aus einer Position neben dem Eingang (Wohnzimmer-Decke, Esszimmer-Pendel, Küchen-Akzent, Flur-Licht, Schlafzimmer, Bad, Jalousie und Klima), Hotel-Suiten mit Empfangs-Beleuchtung, Bad-Modus, mehreren Zonen und Vorhang-Steuerung, sowie Konferenz-Räume in modernen Büro-Beleuchtungen mit verschiedenen Präsentations-, Workshop-, Meeting- und Standard-Modus-Szenen.

In gemischten Bus-Anlagen mit KNX und DALI lässt sich der 8-fach Taster über das SR-KN9100-DA2 KNX-DALI Gateway auch zur Bedienung von DALI-Beleuchtungs-Anlagen einsetzen. Das integrierte Bus-Netzteil und die HCL-Fähigkeit des Gateways ermöglichen tageszeit-abhängige Beleuchtungs-Steuerungen für DALI-Aktoren, die direkt aus den acht Wippen heraus abgerufen werden können. Für die Verkabelung der gesteuerten LED-Anlagen findest du passende LED Kabel und Verbinder im Zubehör-Sortiment.

Bei Fragen zur Anlagenplanung, zur Entscheidung zwischen 2-fach, 4-fach und 8-fach Taster, zur ETS-Konfiguration der acht Wippen, zur Kombination mit den passenden KNX-LED-Dimmern oder zur Rahmen-Kompatibilität beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller KNX-Bedien-Komponenten findest du in der KNX Schalter und Taster Kategorie, alle Bus-Komponenten in unserer KNX Steuerungs-Hauptkategorie.
