LED Streifen Verbinder 12mm RGBCCT SMD 6-polig

6-poliger Strip-zu-Strip Verbinder für 12 mm RGBCCT SMD LED Streifen – Farbe und Tunable White lötfrei koppeln

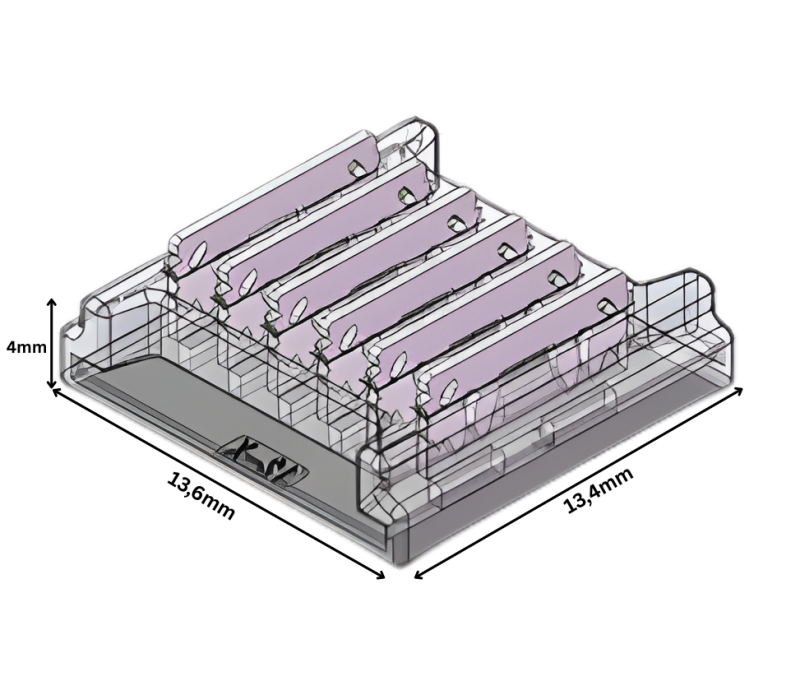

Dieser sechspolige Schnellverbinder kuppelt zwei 12-mm-RGBCCT-Streifen in SMD-Technik, ohne dass ein Lötkolben nötig wäre. RGBCCT vereint die Farbmischung aus Rot, Grün und Blau mit zwei Weißtönen, warm und kalt, sodass sich Farbe und Farbtemperatur frei einstellen lassen. Sechs Bahnen werden durchkontaktiert: ein gemeinsamer Pluspol und fünf Steuerleitungen für die einzelnen Kanäle. Beim Schließen mit der Zange greifen die Metallschneiden durch alle sechs Pads und stellen den Kontakt her. Weil hier mehr Leitungen aufeinandertreffen als bei RGB oder RGBW, kommt es besonders auf das genaue Fluchten der Bänder an. Passende Streifen sind etwa der RGBCCT Streifen mit 60 LEDs/m. Mehr Licht bietet der RGBCCT Streifen mit 120 LEDs/m mit hoher Farbwiedergabe.

Sechs Kanäle sauber durchführen

Klafft zwischen den Bändern eine Lücke, etwa an einer Ecke, überbrückt die Ausführung mit 15-cm-Verbindungskabel den Spalt und reicht alle sechs Leitungen weiter. Wollen Sie die Anschlussseite selbst belegen, steht die konfigurierbare Variante ohne Kabel bereit. Da Farbe und zwei Weißkanäle getrennt laufen, steuert ein RGBCCT-Controller aus der LED Steuerung das Band; ein einfacher Dimmer kann die Kanäle nicht trennen. Die nötige Leistung stellt ein 24V LED Netzteil bereit, das alle Kanäle gemeinsam trägt. Im Schlafzimmer gleitet das Licht von warmem Weiß zum Einschlafen bis zu einer farbigen Nachtstimmung. In der Wintergartenbeleuchtung folgt der Weißton dem Tageslicht, während Farbe Akzente setzt.

Zuschnitt, Verteilung, Profil

Setzen Sie den Schnitt am 12-mm-Band nur an den vorgegebenen Markierungen, damit alle sechs Kontakte vollständig bleiben. Beide Enden müssen bis zum Anschlag sitzen, bevor Sie das Gehäuse mit der Zange verschließen. Für eine echte Strecke statt einer reinen Kopplung verlegen Sie das RGBCCT Flachbandkabel mit sechs Adern als Meterware. Mehrere Abgänge bündeln Sie sauber über Klemmen und Verbindungsclips. Ein LED Aluprofil schützt das breite Band und nimmt die Verlustwärme auf. Im Bad liefert kühles Weiß klares Spiegellicht, warmes Weiß und Farbe sorgen abends für Ruhe. Schritt für Schritt zeigt unser Ratgeber, wie der Anschluss gelingt.

Belastung, Spannung und Länge

Bis zu 6 A je Kontakt sind erlaubt; ein RGBCCT-SMD zieht mit 18 bis 33 W pro Meter weniger. Den Strombedarf ermitteln Sie aus Leistung pro Meter, Streifenlänge und Spannung. Als Eingangsspannung sind 5, 12 oder 24 V Gleichspannung zulässig. Eingespeist wird der Strom am Bandanfang über ein Kabel, etwa den 6-poligen Anschlussverbinder mit Kabel. IP20 lässt nur trockene Innenräume zu. In der Treppenbeleuchtung weist weißes Licht den Weg, Farbe setzt die Stufen in Szene. In der Gaming-Beleuchtung verbindet RGBCCT kräftige Farben mit sauberem Weiß für den Bildschirmrand. Unklar, ob Ihr Streifen RGBCCT, SMD und 12 mm breit ist? Fragen Sie uns einfach über WhatsApp.

Videos

Downloads "LED Strip-zu-Strip Schnellverbinder – 6-polig, 12 mm, lötfrei für RGBCCT SMD LED Streifen"

Download Produktdatenblatt 22797 DE

Abmessungen:	22797
Adapter-TYP:	Schnellverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBCCT Streifen 12mm
LED-TYP:	RGBCCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

RGBCCT kombiniert die drei Farben Rot, Grün und Blau mit zwei Weißtönen, einem warmen und einem kalten. Dadurch lässt sich nicht nur jede Farbe mischen, sondern auch die Weißtemperatur stufenlos von warm bis kalt einstellen. Gegenüber RGBW mit nur einem festen Weiß bietet RGBCCT also echtes Tunable White. Für diese sechs Kanäle braucht der Streifen sechs Kontakte, die dieser Verbinder überträgt.

Einen RGBCCT-Controller, der sechs Leitungen bedient, also fünf Kanäle plus den gemeinsamen Pluspol. Damit regeln Sie Farbe, Helligkeit und die Weißmischung aus Warm- und Kaltweiß getrennt voneinander. Einfache RGB- oder CCT-Controller reichen nicht, weil ihnen die nötigen Ausgänge fehlen. Passende Empfänger samt Fernbedienung für sechs Kanäle führen wir unter LED Funk-Empfänger.

Sehr wichtig, denn bei sechs Bahnen gibt es keine Toleranz. Liegen die Streifen nicht exakt gleich, treffen Plus, Farb- und Weißkanäle auf die falschen Gegenstücke. Das Ergebnis sind falsche Farben, ein verschobener Weißton oder ein totes Band. Prüfen Sie vor dem festen Andrücken, dass die Pad-Reihenfolge beider Streifen genau übereinstimmt.

Begrenzt wird die Länge durch die 6 A je Kontakt und den Spannungsabfall im Band. Ein RGBCCT-SMD mit 18 W pro Meter schafft an 24 V grob sieben bis acht Meter, ein 33-W-Band deutlich weniger. Werden gleichzeitig alle Farben und beide Weißtöne hell gefahren, steigt die Last spürbar. Wie sich der Spannungsabfall auswirkt, erklärt unser Glossar.

Ja, der Bereich reicht von 5 bis 24 V, somit ist 12 V abgedeckt. Für die Klemmtechnik zählt nur, dass Breite und Polzahl stimmen, die Spannungshöhe selbst ist zweitrangig. Beachten Sie aber, dass bei 12 V für dieselbe Leistung mehr Strom fließt und die 6-A-Grenze früher greift. Streifen für 12 V finden Sie in der Kategorie 12V LED Streifen.

Nein, er ist für SMD-RGBCCT-Streifen mit 12 mm Breite und sechs Kontakten gemacht. COB-RGBCCT-Bänder haben einen anders aufgebauten Kontaktbereich, oft auch andere Maße, und brauchen einen eigens dafür passenden Verbinder. Kontrollieren Sie vor dem Kauf Breite, Pad-Aufbau und Bauart Ihres Streifens. Die passenden Bänder dazu zeigt die Kategorie COB RGBCCT LED Streifen.

Nein, er ist auf eine einmalige, dauerhafte Verbindung ausgelegt. Beim Schließen schneiden die Kontakte in die Leiterbahnen und sitzen danach fest, ein zerstörungsfreies Lösen ist nicht möglich. Müssen Sie etwas ändern, kürzen Sie das Bandende und nehmen einen neuen Verbinder. Für oft zu trennende Stellen sind wiederlösbare Steckklemmen die sinnvollere Wahl.
