LED Verbinder für 12mm RGBCCT SMD LED Streifen

Lötfreier 6-poliger LED Anschlussverbinder für 12 mm RGBCCT SMD LED Streifen – Klemmsystem für dein eigenes Kabel

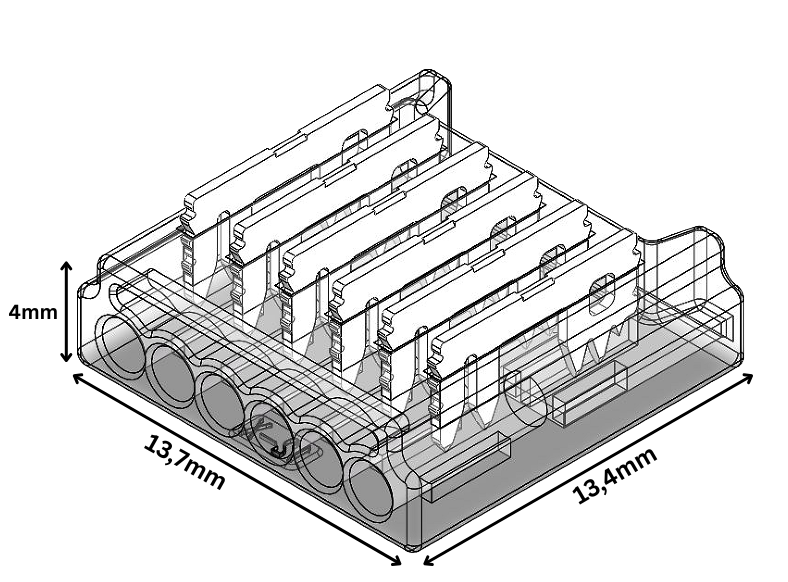

Der RGBCCT SMD LED Anschlussverbinder bringt 12 mm breite RGBCCT-SMD-Streifen lötfrei an dein eigenes Kabel. Sechs Kontakte sind dafür nötig: der gemeinsame Pluspol und die fünf Kanäle Rot, Grün, Blau, Warmweiß und Kaltweiß. Du schiebst den Streifen in den Steckplatz, drückst die Metallkontakte mit der Zange durch die Leiterbahnen – fertig, kein Lötkolben. Auf der Kabelseite klemmst du dein eigenes RGBCCT Flachbandkabel in 22 AWG an; ein Kabel gehört nicht zum Lieferumfang. Das klare Gehäuse trägt kaum auf und verschwindet in Möbeln, LED-Aluprofilen oder Vitrinen. Ausgelegt ist er für DC 5–24 V und maximal 4 Ampere.

Für welche SMD-Streifen ist der Verbinder gemacht?

Der Verbinder passt an nicht-wasserdichte RGBCCT-SMD-Streifen mit sechspoligem Anschluss und 12 mm Leiterbahnbreite. Sechs Pole bedeuten fünf Farb- und Weißkanäle plus gemeinsamen Pluspol – ein RGBW-Band mit nur fünf Kontakten lässt sich hier nicht anschließen. Gut kombinieren lässt er sich zum Beispiel mit dem RGBCCT SMD-Streifen mit 60 LEDs/m. Weitere Varianten stehen in der Kategorie RGBCCT LED Streifen. Damit sich alle fünf Kanäle einzeln steuern lassen, gehört ein RGBCCT-fähiger Controller aus der LED Steuerung dazu. Mit Schutzart IP20 ist der Verbinder für trockene Innenräume bestimmt, nicht für Feuchträume oder den Außenbereich.

Lötfrei anschließen – und der Unterschied zu COB

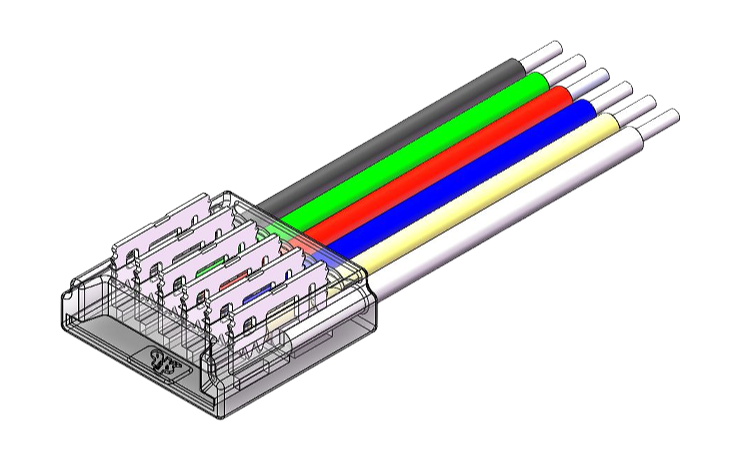

Das Anklemmen dauert nur einen Moment: Streifen einsetzen, kurz mit der Zange anpressen – die Klemmkontakte durchdringen die sechs Leiterbahnen und stellen die Verbindung her. Wichtig ist die Bauart deines Streifens: Dieser Verbinder ist auf SMD-Bänder abgestimmt, deren Kontaktflächen anders liegen können als bei durchgehenden COB-Streifen. Worin sich die beiden Streifentypen unterscheiden, erklärt unser Ratgeber SMD vs. COB im Vergleich. Den lötfreien Ablauf Schritt für Schritt zeigt der Ratgeber LED Streifen verbinden ohne Löten. Die Zuordnung der sechs Adern zu den Kanälen liest du an der Beschriftung der Lötpads und im Datenblatt ab; bei sechs Leitern zahlt sich genaues Hinsehen aus, damit später jede Farbe und jeder Weißton sitzt. Möchtest du keine eigenen Kabel anklemmen, gibt es den Strip-zu-Kabel Schnellverbinder mit 15 cm Kabel. Zum direkten Koppeln zweier Streifen passt der Strip-zu-Strip Schnellverbinder. Weil sich die Verbindung nachträglich nicht wieder öffnen lässt, legst du Schnittstelle und Position am besten vorher fest. Du bist dir bei Breite, Polzahl oder Belegung nicht sicher? Schreib oder ruf uns an – telefonisch, per E-Mail oder über WhatsApp.

Videos

Downloads "LED Anschlussverbinder – 6-polig, 12 mm, lötfrei & konfigurierbar für RGBCCT SMD LED-Streifen (ohne Kabel)"

Download Produktdatenblatt 22803 DE

Abmessungen:	22803
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBCCT Streifen 12mm
LED-TYP:	RGBCCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Äußerlich sind sich beide sehr ähnlich, der Unterschied liegt im passenden Streifen. Dieser Verbinder ist für RGBCCT-SMD-Streifen ausgelegt, deren Lötpads anders angeordnet sein können als bei COB-Bändern. Für einen sauberen Kontakt solltest du also die zur Streifenbauart passende Version wählen. Prüfe im Zweifel die Pad-Anordnung deines Streifens, bevor du dich für SMD oder COB entscheidest.

Geeignet sind 12 mm breite RGBCCT-SMD-Streifen mit sechs Kontakten, zum Beispiel die Variante mit 60 LEDs/m. Brauchst du mehr Helligkeit, gibt es den dichteren RGBCCT-SMD-Streifen mit 120 LEDs/m mit rund 2030 lm/m und CRI über 93. Beide arbeiten mit 24 V und decken den Bereich von warmweiß bis kaltweiß plus Farbe ab. Achte beim Kauf auf 12 mm Breite und sechs Pole.

Ein Kabel liegt nicht bei – das ist gewollt, damit du Länge, Aderfarben und Aufbau selbst bestimmst. Vorgesehen sind 22-AWG-Kabel, die du auf der Gegenseite einklemmst. Passend dazu gibt es sechsadriges RGBCCT-Flachbandkabel als Meterware, sodass du die Aderfarben gleich richtig zuordnen kannst. Achte auf einen festen Sitz im Klemmbereich, damit alle sechs Kanäle sauber Kontakt haben. Wer ohne eigenes Konfektionieren auskommen möchte, nimmt stattdessen eine Ausführung mit bereits angeschlossenem Kabel.

Der Verbinder ist auf maximal 4 Ampere ausgelegt, das sind bei 24 Volt etwa 96 Watt. Da sich der Strom bei RGBCCT auf fünf Kanäle aufteilt, genügt das für übliche Längen problemlos. Bei langen oder sehr hellen Streifen verteilst du die Last besser und planst eine zweite Einspeisung ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. Die Spannung darf zwischen 5 und 24 Volt liegen.

Für die direkte Verbindung zweier RGBCCT-SMD-Streifen nimmst du einen Strip-zu-Strip-Verbinder statt dieses Strip-zu-Kabel-Modells. Soll ein Stück Abstand dazwischen liegen, etwa um eine Ecke oder Lücke zu überbrücken, eignet sich ein Strip-zu-Strip Verbinder mit 15 cm Kabel. Alle sechs Kanäle laufen dabei durch, sodass Farbe und Weißton erhalten bleiben. Achte auch hier auf 12 mm Breite und sechs Pole.

Der Verbinder übernimmt auf der Streifenseite die sechs Kontakte; auf der Kabelseite führst du dein 22-AWG-Kabel heraus. Willst du diese sechs Adern später an ein weiteres Kabel anschließen, brauchst du passende Klemmen mit genug Klemmstellen für alle Kanäle. Eine Auswahl findest du unter Klemmen und Verbindungsclips. Halte die Belegung sauber ein, damit Farben und Weißtöne stimmen.

Arbeite immer stromlos und schiebe den Streifen gerade bis zum Anschlag in den Steckplatz, bevor du die Zange ansetzt. Kontrolliere danach, ob alle sechs Kontakte greifen und ob sich Farbe sowie Warm- und Kaltweiß sauber schalten lassen. Sitzt der Streifen fest und stimmt die Belegung, ist die Verbindung dauerhaft stabil. Ein gutes Klebeband oder ein Aluprofil hält den Streifen zusätzlich sicher in Position.
