LED Streifen Verbinder 12mm RGBCCT SMD 6-polig

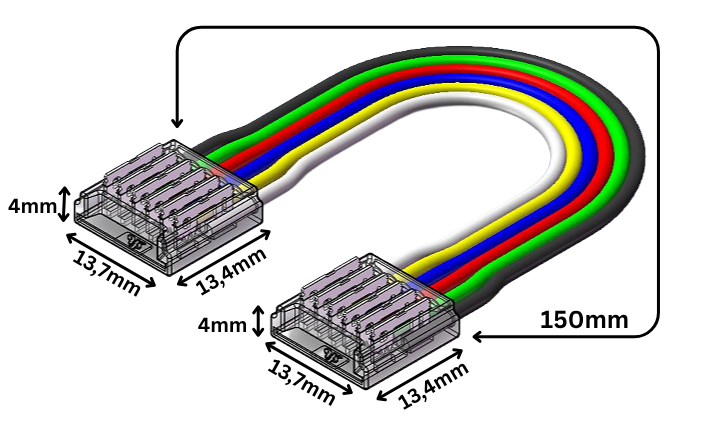

RGBCCT SMD LED Streifen mit Warm- und Kaltweiß in 12 mm lötfrei über Eck koppeln – 6-poliger Verbinder mit 15-cm-Kabel

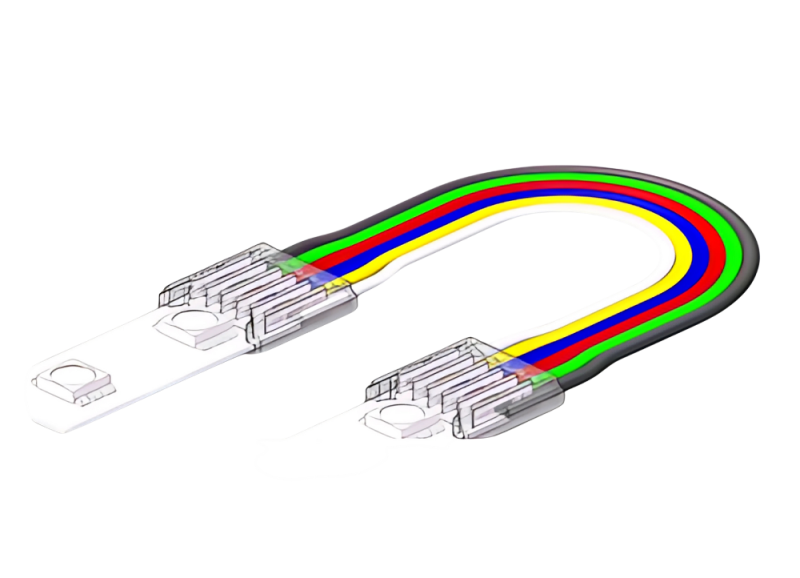

Bei einem RGBCCT SMD Band stecken fünf Emitter in einem Chip: Rot, Grün, Blau sowie warmweiß und kaltweiß, sichtbar als einzelne Lichtpunkte. Aus den beiden Weißtönen regeln Sie die Farbtemperatur, dazu kommt die volle Farbmischung. Für diese sechs Signale braucht das Band sechs Leiter, und genau die gibt dieser Verbinder weiter. Über ein 15 cm langes Kabel koppeln Sie zwei Streifen lötfrei über Ecken, Spalten oder hinter eine Kante. Die Adern sind eindeutig: Schwarz ist Plus, dann folgen Rot, Grün, Blau, Gelb für Warmweiß und Weiß für Kaltweiß. Stecken Sie beide Enden ein und schließen Sie die Kontakte mit sanftem Zangendruck. Kontrollieren Sie vorher, dass alle sechs Adern richtig sitzen. Passende SMD-Bänder bündelt die Kategorie RGBCCT LED Streifen. Eine punktfreie Linie bietet dagegen COB RGBCCT LED Streifen.

RGBCCT SMD über Eck koppeln

Bei SMD wählen Sie die Dichte nach Wunsch. Der RGBCCT Streifen mit 60 LEDs pro Meter reicht für ruhige Akzente. Mehr Helligkeit liefert der RGBCCT Streifen mit 120 LEDs pro Meter. Stoßen zwei Enden direkt aneinander, genügt der 6-polige Schnellverbinder ohne Kabel. Wollen Sie die Adern selbst zuordnen, hilft der konfigurierbare Verbinder ohne Kabel.

Dichte, Kabel und Controller

Läuft ein Streifen auf eine Zuleitung zu, übernimmt der Strip-zu-Kabel Verbinder mit 15 cm Litze. Bei größeren Abständen verlängern Sie mit dem sechsadrigen RGBCCT Flachbandkabel als Meterware. Die sechs Kanäle brauchen einen RGBCCT-Controller, etwa einen LED Funk-Empfänger mit Fernbedienung. Den Strom liefert ein reichlich bemessenes 24V LED Netzteil, da Farben und zwei Weißtöne zusammen viel ziehen. In der Gastronomiebeleuchtung wechseln Sie zwischen warmer Stimmung und kühlem Servicelicht.

Sechs Adern, Polung, Trockenraum

Über die sechs 22-AWG-Adern dürfen zusammen höchstens 4 A laufen, weshalb helle oder lange Bänder zu teilen sind. Lange Strecken speisen Sie an beiden Enden oder an mehreren Stellen. Halten Sie die Belegung sauber ein, sonst geraten Farben und Weißtöne aneinander vorbei. Zulässig sind 5 bis 24 V, und mit IP20 ist der Verbinder rein für trockene Innenräume gedacht. Ein LED Aluprofil für 12 mm breite Bänder fasst den Streifen und nimmt die Wärme auf. In der Ladenbeleuchtung setzen Sie Ware in neutralem Weiß und die Marke in Farbe ins Licht. Im Büro liefert kühles Weiß konzentriertes Arbeitslicht und Farbe einen Akzent. In der Schrankbeleuchtung betont warmes Weiß den Inhalt, ein Farbton den Rahmen. Auf der Theaterbeleuchtung fahren Sie Szenen von tiefer Farbe bis zu hellem Weiß. Unsicher, ob Ihr Band RGBCCT, SMD und 12 mm breit ist? Schicken Sie uns kurz ein Handyfoto per WhatsApp.

Downloads "LED Strip-zu-Strip Verbinder – 6-polig, 12 mm, lötfrei mit 15 cm Verbindungskabel für RGBCCT SMD LED Streifen"

Download Produktdatenblatt 22815 DE

Abmessungen:	22815
Adapter-TYP:	Eckverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBCCT Streifen 12mm
LED-TYP:	RGBCCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Ein RGBCCT Band steuert sechs Signale: Rot, Grün, Blau, Warmweiß, Kaltweiß und den gemeinsamen Pluspol. Jedes davon braucht eine eigene Bahn im Verbinder. Fehlt eine, fällt eine Farbe oder ein Weißton aus. Ein fünfpoliger RGBW-Verbinder passt deshalb nicht, ihm fehlt der zweite Weißkanal. Achten Sie also auf die sechspolige Ausführung für RGBCCT.

In jedem Chip stecken fünf einzelne Leuchtelemente: Rot, Grün, Blau, Warmweiß und Kaltweiß. Diese Bauweise mischt Farben und Weißtöne dicht beieinander und vermeidet Farbschatten. Sichtbar bleiben einzelne Lichtpunkte, anders als beim durchgehenden COB-Band. Für den Verbinder zählt aber nur, dass das Band sechspolig und 12 mm breit ist. Die Pad-Reihenfolge auf dem Streifen sollte ebenfalls zum Verbinder passen.

Wenn Sie die Lichtstimmung wechseln möchten, ja: Warmweiß schafft Gemütlichkeit, Kaltweiß sorgt für klare Sicht, dazwischen alles stufenlos. Ein RGBW-Band bietet nur ein festes Weiß und deckt damit weniger ab. Wer mit einem Weißton auskommt und sparen will, greift zu RGBW LED Streifen. Für maximale Flexibilität bleibt RGBCCT die erste Wahl.

Über einen Controller mit sechs Kanälen, der Farbe und beide Weißtöne getrennt regelt. Vierkanalige RGBW-Geräte greifen hier zu kurz. Bedient wird meist per Funk, App oder Wandschalter, passende Empfänger gibt es in der LED Funksteuerung 2,4GHz. Prüfen Sie vor dem Kauf, dass das Gerät RGBCCT beherrscht. Ein Funk-Set mit Sender und Empfänger vereinfacht größere Installationen.

Das richtet sich nach der Leistung, denn ein dichtes 120-LED-Band zieht mit 33 Watt pro Meter kräftig Strom. Mehr als 4 A darf der Verbinder nicht führen, sonst wird die Litze heiß. Lange Strecken speisen Sie daher mehrfach ein. Eine sparsamere Alternative sind 12-Volt-Bänder, zu finden unter 12V LED Streifen.

Nein, der Verbinder ist für eine einmalige Montage bestimmt. Die Schneidkontakte durchdringen beim Andrücken alle sechs Bahnen und lassen sich nicht mehr lösen. Für eine Änderung schneiden Sie den Streifen neu und nehmen ein frisches Teil. Markieren Sie vorab die Laufrichtung, damit alle sechs Kanäle passen. Etwas Vorrat an Verbindern spart Ihnen späteren Ärger.

Nein, mit IP20 eignet er sich nur für trockene Innenräume. Sein offenes Gehäuse lässt Spritzwasser, Dampf und Wetter ungehindert durch. In Wohnräumen, an Decken, in Vitrinen oder Schränken läuft er sicher, im Bad oder im Freien nicht. Dort sind Streifen und Verbinder mit höherer Schutzart nötig. Was die IP-Werte genau aussagen, lesen Sie in unserem Glossar.
