D1 DMX512 & RDM LED Controller – 1-Kanal DIN-Modul, 12–48V, 20A für einfarbige LED Streifen

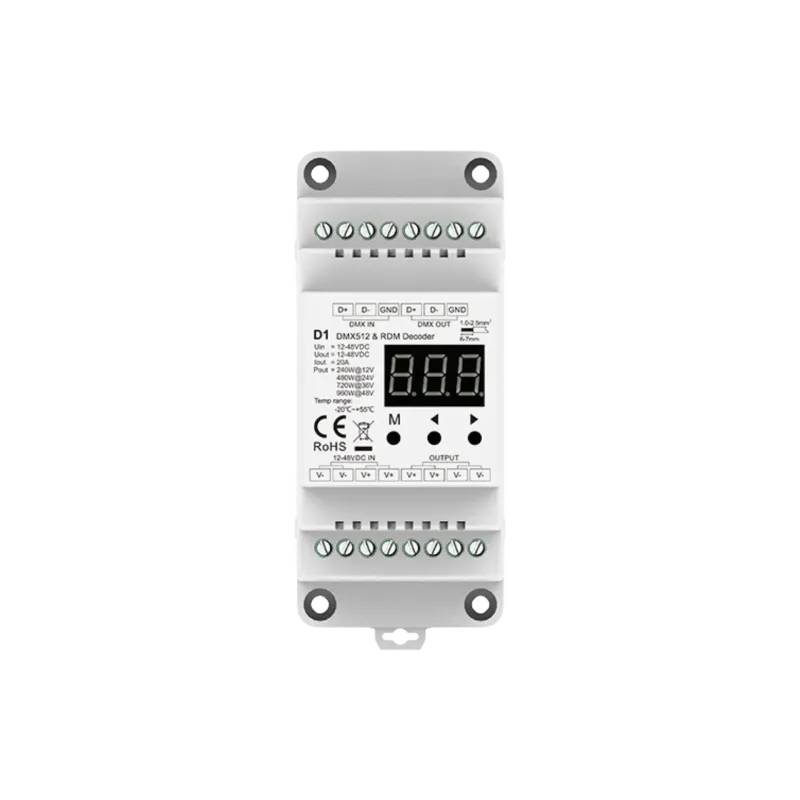

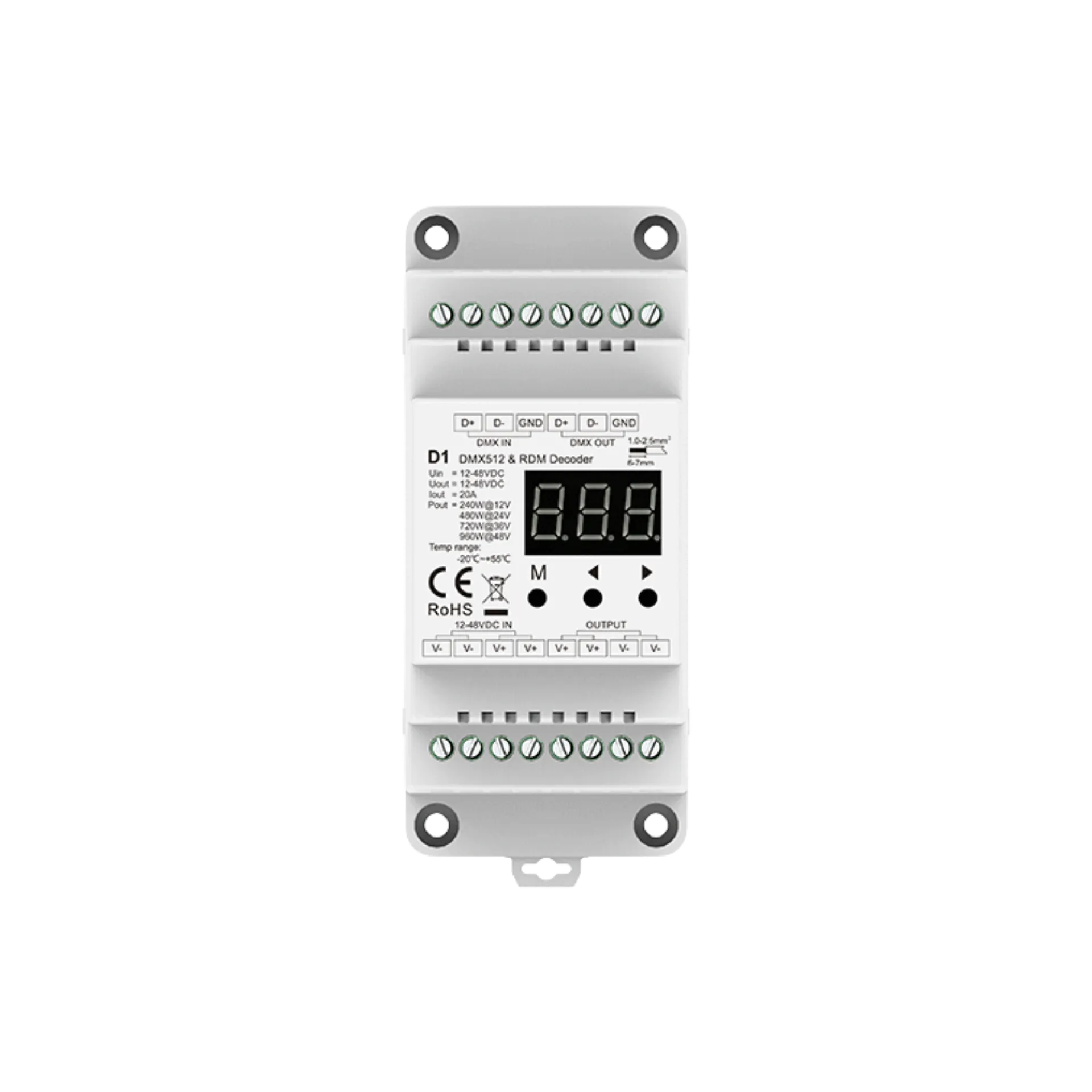

Der D1 ist ein DMX LED Controller mit RDM, der sich auf eine Aufgabe konzentriert und sie mit Nachdruck erledigt: einfarbige LED Streifen dimmen, mit einem einzigen Kanal, der bis zu 20 Ampere trägt. Als DIN-Modul für die Hutschiene sitzt er im Schaltschrank oder in der Unterverteilung, wird mit 12 bis 48 V betrieben und über das integrierte Display direkt am Gerät eingerichtet, DMX-Startadresse, PWM-Frequenz und Dimmverhalten stellst du per Taste ein, ganz ohne Zusatzsoftware. Jeder D1 belegt genau eine DMX-Adresse, bleibt im Steuerpult also so übersichtlich wie ein einzelner Dimmerkreis. Die mehrkanaligen Geschwister für Farbanwendungen findest du bei unseren LED DMX Controllern 12-48V DC.

Ein Kanal, volle 20 Ampere – gemacht für lange Lichtlinien

Wo mehrkanalige Decoder ihre Leistung auf vier Ausgänge verteilen, wirft der D1 alles auf einen: 240 W bei 12 V, 480 W bei 24 V, bis zu 960 W bei 48 V. Damit dimmst du auch sehr lange einfarbige Lichtlinien über ein einziges Gerät, die Fassadenkontur, die durchgehende Voute im Saal, das Lichtband in der Halle, Projekte, an denen kleinere Controller scheitern, Ideen dazu zeigt die Themenwelt Fassadenbeleuchtung. Wie du solche Strecken ohne Spannungsfall sauber einspeist, erklärt der Ratgeber Lange LED Strecken realisieren. Dank RDM arbeitet der D1 dabei bidirektional: Startadresse und Systemeinstellungen vergibst du auf Wunsch direkt vom Pult aus der Ferne, identifizierst jedes Gerät eindeutig im Netzwerk und sparst dir bei verteilten Anlagen den Gang zu jedem Schaltschrank.

Feines Dimmen: 16 Bit, acht PWM-Stufen, zwei Kurven

Für Übergänge ohne sichtbare Stufen dimmt der D1 wahlweise mit 16-Bit-Auflösung, das sind 65.536 Helligkeitsschritte statt 256, gerade im untersten Bereich der Unterschied zwischen Treppe und Verlauf, sofern dein Pult 16 Bit unterstützt. Die Dimmkurve wählst du zwischen linear und logarithmisch, je nachdem, wie sich das Dimmen fürs Auge anfühlen soll, und die PWM-Frequenz stellst du in acht Stufen von 250 Hz bis 32 kHz ein: die niedrigen für normale Raumbeleuchtung mit vollen 20 A, die hohen für flimmerfreie Kamera-Aufnahmen in Theaterbeleuchtung und Studio, wobei der Maximalstrom ab 4 kHz schrittweise auf bis zu 9 A bei 32 kHz sinkt. Fällt das DMX-Signal aus oder ist gar kein Pult installiert, übernimmt der Standalone-Betrieb: drei Dynamikprogramme mit einstellbarer Geschwindigkeit und Helligkeit oder acht feste Dimmstufen direkt am Gerät, zusätzlich legst du fest, mit welchem Pegel der Ausgang ohne DMX-Signal weiterläuft. Deine Grundbeleuchtung funktioniert also auch dann, wenn das Pult aus bleibt.

Hutschienen-Montage und Systemaufbau im Schaltschrank

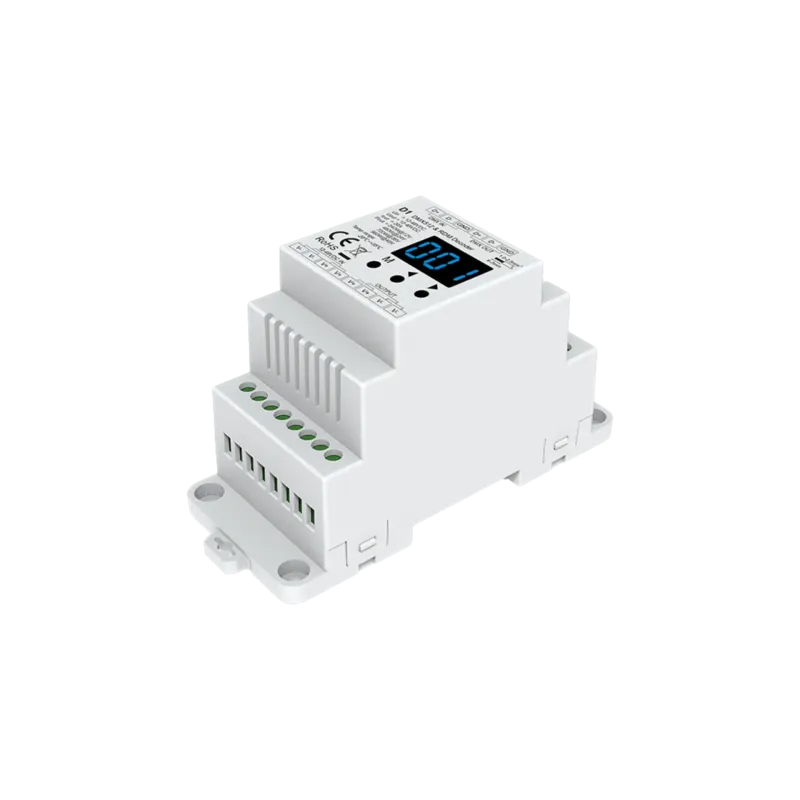

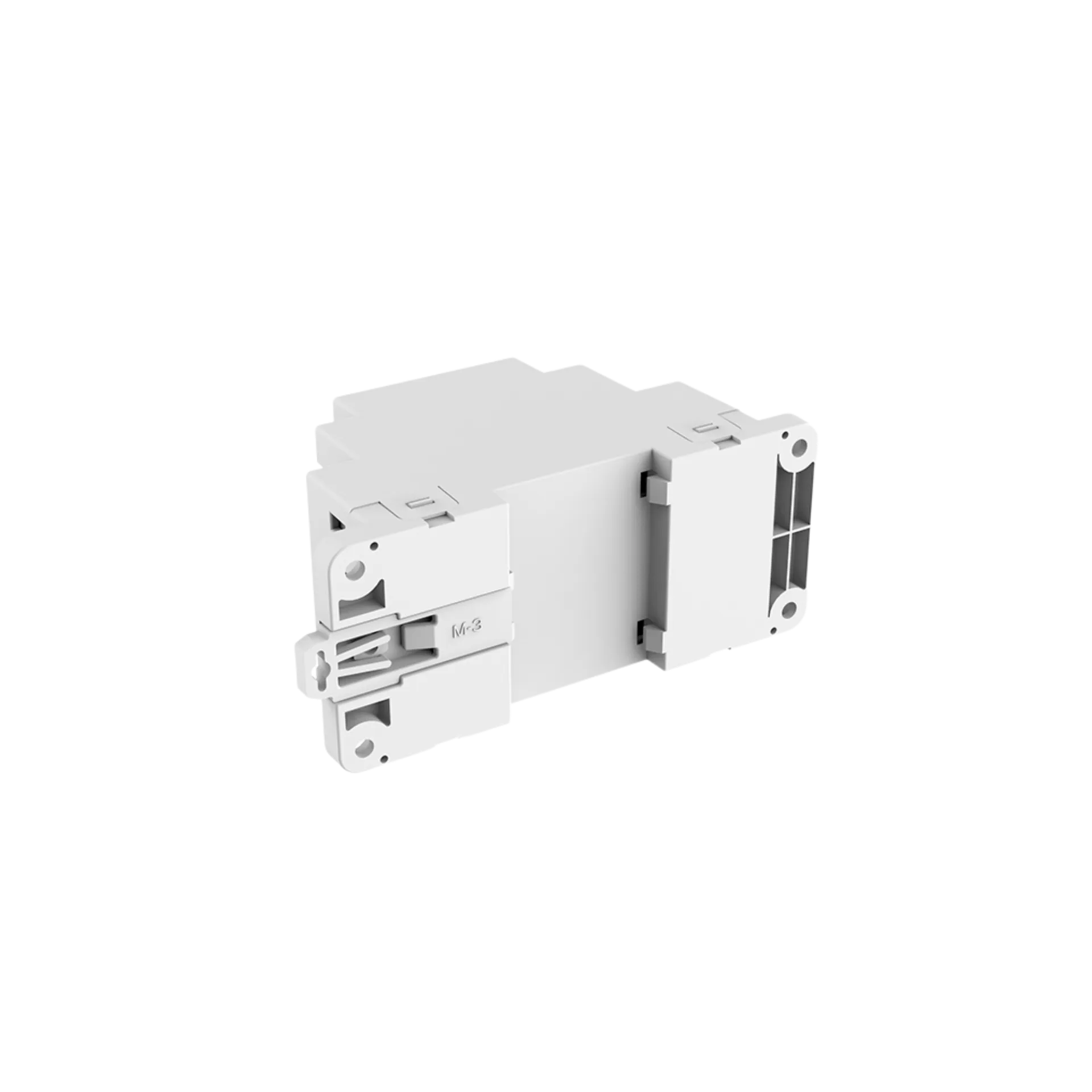

Das kompakte DIN-Modul rastet ohne Werkzeug auf der 35-mm-Hutschiene ein und wird über Schraubklemmen für 1 bis 2,5 mm² verdrahtet, alle Anschlüsse für Versorgung, Streifen sowie DMX-Ein- und -Ausgang liegen gut zugänglich an der Front, das Signal reichst du also einfach zum nächsten Empfänger in der Kette weiter. Kurzschluss-, Überlast- und Übertemperaturschutz mit automatischem Wiederanlauf sichern den Dauerbetrieb ab. Die Stromversorgung übernimmt idealerweise ein Hutschienen LED Netzteil in derselben Bauform, ausgelegt mit Reserve, wie es der Ratgeber LED Netzteil berechnen vorrechnet. Für die Signalverkabelung nutzt du geschirmte DMX Kabel; bei langen Linien gehört ein Abschlusswiderstand mit 90 bis 120 Ohm ans Ende der Signalleitung, und ab mehr als 32 Empfängern an einem Strang kommt ein Signalverstärker dazwischen.
