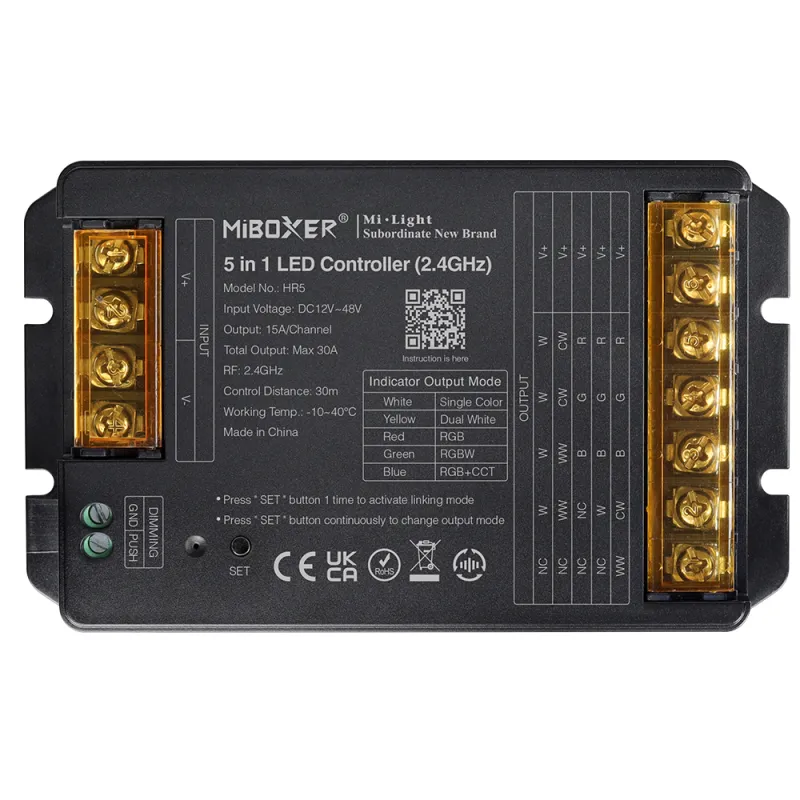

MiBoxer HR5 5-in-1 LED Controller RGB CCT 30A

MiBoxer HR5 Hochstrom-Funkempfänger für alle Streifentypen – einfarbig bis RGBCCT, 30 A, 12 bis 48 V

Der MiBoxer HR5 ist ein 5-in-1 Funkempfänger, der jeden gängigen LED Streifen ansteuert: einfarbig, CCT, RGB, RGBW und RGBCCT. Ein einziges Gerät ersetzt damit fünf verschiedene Spezialcontroller. Wie viele Kanäle aktiv sind, ergibt sich aus dem angeschlossenen Band, von einem Kanal bei einfarbig bis fünf bei RGBCCT. Dazu kommt die Leistung der HR-Baureihe: 30 Ampere am Ausgang und bis zu 15 Ampere je Kanal versorgen auch dichte, helle Installationen. Der Eingang nimmt 12 bis 48 Volt auf, gesteuert wird über 2,4-GHz-Funk mit rund 30 Metern Reichweite. Eine Memory-Funktion ruft nach dem Einschalten die letzte Szene auf, über ein Gateway kommen App und Sprache hinzu. Alle Bänder teilen sich die gemeinsame Anode als Pluspol. Kurzschluss, Überlast und Überspannung fängt die interne Schutzschaltung ab. Reines Weiß steuern Sie mit Bändern aus der Kategorie einfarbige LED Streifen. Abstimmbare Weißtöne bündeln die CCT LED Streifen.

Fünf Streifentypen mit einem Empfänger

Der eigentliche Reiz des HR5 liegt in seiner Vielseitigkeit. Für reine Farbe steuert er ein dreikanaliges Band aus Rot, Grün und Blau, wie es die RGB LED Streifen führen. Kommt ein fester Weißkanal dazu, arbeitet er vierkanalig mit den RGBW LED Streifen. Bei voller Ausstattung mischt er sogar zwei Weißkanäle und damit jede Farbe plus stufenloses Warm- bis Kaltweiß, wie beim COB Band mit 896 LEDs pro Meter. Solche RGBCCT-Bänder bündelt die Kategorie RGBCCT LED Streifen. So bleiben Sie frei, falls ein Projekt später vom Farbband zum Weißband übergeht. Damit deckt ein Lager-Artikel ab, wofür sonst mehrere Controller nötig wären. In der Theaterbeleuchtung fahren Sie schnelle Farbwechsel und ruhige Weißszenen über denselben Empfänger.

Dreißig Ampere für große Installationen

Mit 30 Ampere am Ausgang und 15 Ampere je Kanal gehört der HR5 zu den kräftigsten Empfängern im Sortiment. Selbst ein einzelner kräftiger Farbkanal bleibt mit bis zu 15 Ampere weit im grünen Bereich. Diese Reserve ist gefragt, wenn viele Meter farbiges oder weißes Licht aus einer Quelle laufen sollen. Den passenden Strom samt Puffer liefert ein großzügig dimensioniertes 24V LED Netzteil, abgestimmt auf die Gesamtlast aller Kanäle. Teilen Sie die Last gleichmäßig auf die Kanäle, dann arbeitet der Empfänger entspannt. Helle Bänder geben Wärme ab, die ein LED Aluprofil aufnimmt und an die Umgebung abgibt. Auf der Messebeleuchtung setzen Sie damit ganze Stände in Markenfarben und schalten tagsüber auf neutrales Arbeitslicht.

Steuerung über Funk und App

Bedient wird der HR5 ausschließlich kabellos. Farbe und Weißton aus der Hand vereint die C8 Funkfernbedienung mit Farbrad, Modustaste und acht Zonen. Einen festen Platz an der Wand bietet das vierkanalige Touchpanel B3 für Farben und Weißtöne. Soll die Steuerung aufs Handy, binden Sie den HR5 über ein Gateway mit WLAN ein und nutzen App, Alexa und Google. Alle Sender funken im 2,4-GHz-Band und lassen sich auf getrennte Zonen verteilen. Einmal eingelernt, hält der HR5 die Zuordnung dauerhaft. Im Hobbyraum regeln Sie helles Arbeitslicht an der Werkbank und farbige Akzente an der Wand getrennt.

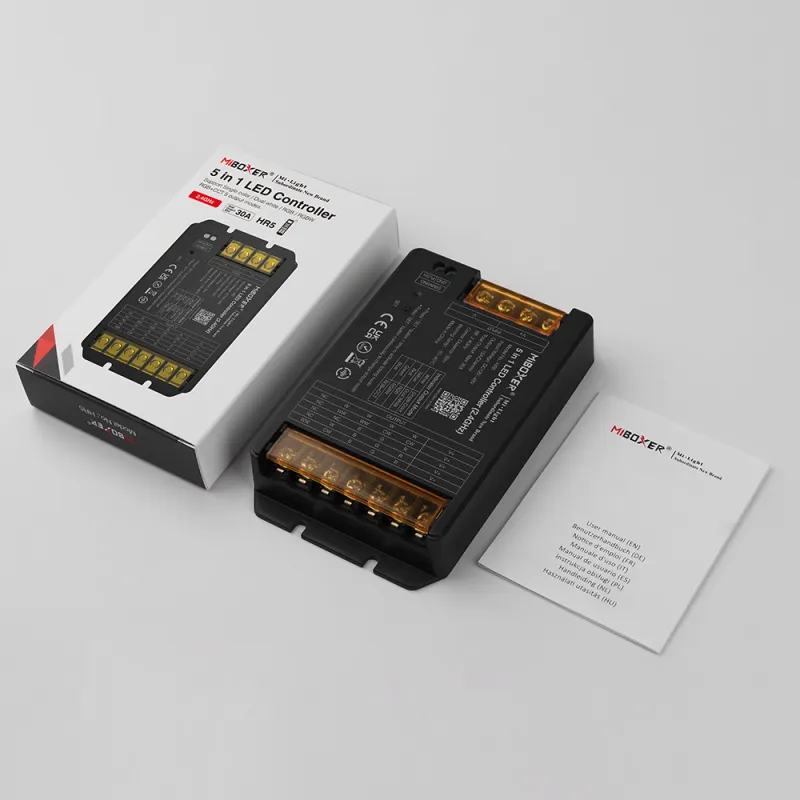

Schraubklemmen und sichere Montage

Verdrahtet wird der HR5 über kräftige Schraubklemmen, die auch starke Querschnitte für hohe Ströme sicher fassen. Als Aufbaugerät findet er an einer trockenen, gut belüfteten Stelle Platz, etwas entfernt von Hitzequellen. Die Schutzart IP20 beschränkt ihn auf trockene Innenräume, der Betriebsbereich reicht von minus 10 bis plus 40 Grad. Mit 24 mal 81 mal 134 Millimeter und einem weißen Kunststoffgehäuse fügt er sich unauffällig in Verteiler oder Hohlräume ein. Für eine Voutenbeleuchtung legen Sie ein farbiges Licht in die Schattenfuge und ein warmes Weiß für den Alltag darüber. Auch im Wintergarten verbinden Sie stimmungsvolle Farbe am Abend mit hellem Weiß am Tag. Unklar, welcher Streifentyp bei Ihnen liegt und ob er zur gemeinsamen Anode passt? Ein Foto Ihres Aufbaus über WhatsApp genügt, wir ordnen den Streifentyp für Sie ein.

Downloads "MiBoxer HR5 5-in-1 LED Controller – einfarbig, CCT, RGB, RGBW & RGBCCT, 2,4 GHz Funk, 12–48 V, 30 A, 15 A pro Kanal"

Abmessungen:	24x81x134 mm
Ausgangsstrom:	30A
Besonderheit:	Memory-Funktion
Betriebstemperaturbereich:	-10°C bis +40°C
Dimmkurve:	Logarithmisch
Einsatzbereich:	Innenbereich
Farbe:	Weiß
Funkfrequenz:	2.4GHz RF
Gewicht:	0,1 kg
Kanal:	5
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBCCT, RGBW, einfarbig
Material:	Kunststoff
Montageart:	Aufbau
Produktserie:	037S+, HR5
RF Reichweite:	30m
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überlast, Überspannung
Spannung:	DC12~48V
Steuerungsmethode:	Funk
Steuerungstyp:	5-in-1, CCT, RGB, RGBCCT, RGBW, einfarbig
Stromaufnahme pro Kanal:	15A
TYP:	Funk Empfänger
Zertifikate:	CE, EMC, RED

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Ja. Laut Produktserie führt der HR5 die Linie des FUT037S+ weiter und bleibt ein 5-in-1 Empfänger für einfarbige, CCT-, RGB-, RGBW- und RGBCCT-Bänder. MiBoxer hat die Bezeichnung modernisiert, das Funkprotokoll und die Bedienlogik bleiben gleich. Der HR5 ist dabei die Hochstrom-Variante mit bis zu 30 Ampere und einem Eingang von 12 bis 48 Volt, also deutlich kräftiger als frühere Modelle.

Beide sind 5-in-1 Empfänger und steuern dieselben fünf Streifentypen, unterscheiden sich aber in Leistung und Spannung. Der SR5 arbeitet mit 12 bis 24 Volt und 12 Ampere und ist kompakt genug fürs Profil. Der HR5 nimmt 12 bis 48 Volt auf und liefert 30 Ampere, dazu 15 Ampere je Kanal. Für kurze Standardstrecken reicht der SR5, für große oder helle Installationen nehmen Sie den HR5.

Das hängt vom Streifentyp ab. Der HR2 ist ein 2-in-1 Empfänger für einfarbige und CCT Bänder, also reines Weißlicht. Sobald Farbe ins Spiel kommt, also RGB, RGBW oder RGBCCT, brauchen Sie den 5-in-1 HR5. Beide teilen sich die Hochstrom-Technik mit 30 Ampere und 12 bis 48 Volt. Eine Übersicht aller Empfänger bietet die Kategorie LED Funk-Empfänger.

Für 48-Volt-Bänder mit Farbe und Weiß brauchen Sie einen Empfänger, der beide Anforderungen erfüllt: fünf Kanäle und einen 48-Volt-Eingang. Genau das leistet der HR5 mit seinem Bereich von 12 bis 48 Volt. Viele Standardcontroller enden bei 24 Volt oder steuern nur einen Streifentyp. Wichtig bleibt, dass Netzteil, Controller und Streifen dieselbe Spannung führen.

Bei bis zu 30 Ampere gesamt und 15 Ampere je Kanal zählt der Querschnitt, denn dünne Adern werden warm und verlieren Spannung. Legen Sie besonders die Plusleitung und die stark belasteten Kanäle großzügig aus. Passende, ausreichend dimensionierte Leitungen finden Sie unter LED Kabel & Anschlussleitungen. Ziehen Sie die Schraubklemmen fest an, damit kein Übergangswiderstand entsteht.

Der HR5 arbeitet mit gemeinsamer Anode, das heißt alle Kanäle teilen sich den Pluspol, der an den V+-Anschluss kommt. Die üblichen analogen RGB-, RGBW- und RGBCCT-Bänder sind genau so aufgebaut und passen deshalb. Digitale Pixelstreifen mit Datenleitung gehören dagegen nicht an diesen Empfänger. Im Zweifel schicken Sie uns ein Foto der Streifenbeschriftung, dann ordnen wir den Typ ein.

In der Regel ja. Da der HR5 zur 037S+ Serie gehört und denselben 2,4-GHz-Standard nutzt, lassen sich vorhandene RGB-, RGBW- oder RGBCCT-Sender neu einlernen. Jeder Sender wird einmal am Empfänger gekoppelt und übernimmt danach seine Zone. Achten Sie nur darauf, dass der Sender den Streifentyp beherrscht. Passende Handgeräte zeigt die LED-Fernbedienung (Handsender).

Nein, mit Schutzart IP20 gehört er in trockene Innenräume. Das offene Gehäuse schützt die Elektronik nicht vor Feuchtigkeit oder Staub. Für Bad, Keller oder Außen setzen Sie ihn in eine trockene Dose oder ein dichtes Gehäuse, während der Streifen selbst eine höhere Schutzart tragen darf. Was IP20 genau bedeutet, erklärt das Glossar.
