Produktinformationen "LT D32 DMX512/RDM Decoder, 32-Kanal CV LED Controller mit OLED Display für Großinstallationen, Bühnen- und Veranstaltungstechnik"

32 Kanäle und vier Stromeingänge: ein Decoder für komplette Lichtshows

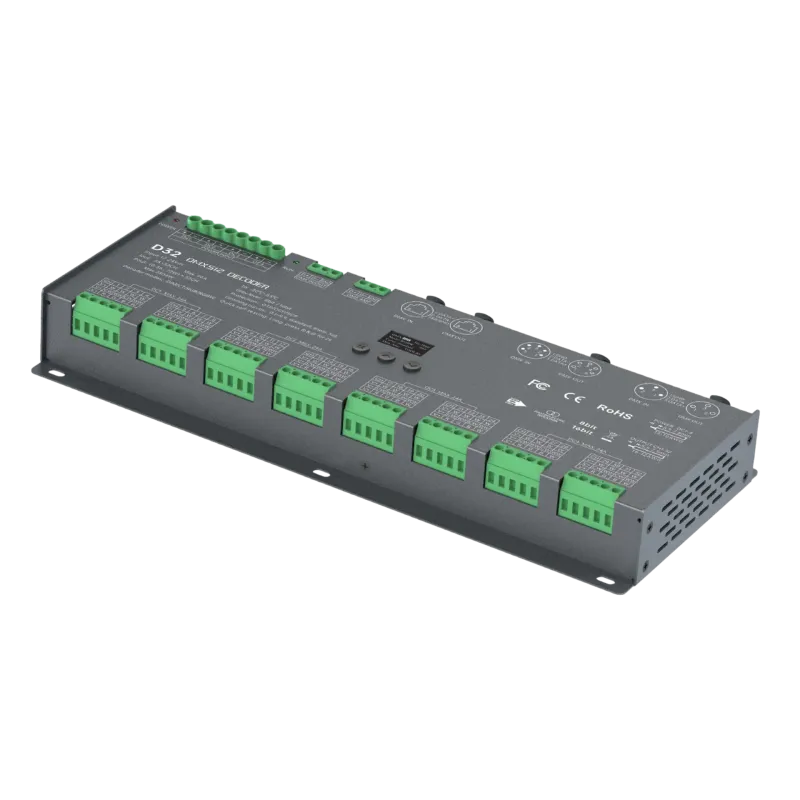

Der LTECH D32 (Nachfolger des LT-932) ist ein 32-Kanal DMX512/RDM Decoder für Installationen, die jeden kleineren Decoder sprengen. Mit 32 unabhängigen Ausgangskanälen und vier separaten DC Stromeingängen (je max. 24 A) steuert ein einzelner D32 komplette Bühnenbilder, Lichtshows, Architekturinstallationen und Großprojekte über ein einziges Gerät. Acht RGBW Zonen, zehn RGB Zonen, sechzehn CCT Zonen oder 32 einzeln dimmbare Kanäle: der D32 deckt jede denkbare Kombination ab. Jeder Kanal liefert maximal 3 A Ausgangsstrom, in Summe maximal 96 A. Bei 24V und voller Auslastung ergibt das bis zu 2.304 W Gesamtleistung.

Vier separate Stromeingänge: Last sauber verteilen

Der D32 hat vier getrennte DC Eingänge (DC1 bis DC4), die jeweils acht Kanäle versorgen. Das ermöglicht die Verteilung der Last auf bis zu vier separate LED Netzteile. In der Praxis bedeutet das: vier Hutschienen Netzteile im Schaltschrank versorgen jeweils eine Achtergruppe. Oder zwei leistungsstarke Netzteile speisen je zwei Eingänge. Die Eingangsspannung liegt bei 12 bis 24V DC. Jedes Netzteil muss für die tatsächliche Last seiner Kanalgruppe mit mindestens 20 Prozent Reserve dimensioniert werden.

OLED Display, RDM und Firmware Upgrade

Der D32 hat ein OLED Display und Bedientasten, über die alle Parameter direkt am Gerät eingestellt werden: DMX Startadresse, Kanalbelegung (DIM, CT, CT2, RGB, RGBW), PWM Frequenz, Dimmkurve und Bittiefe. Das RDM Protokoll ermöglicht die Fernkonfiguration über eine RDM fähige DMX Konsole oder über den LTECH WiFi-RDM01 Editor per App. Über den WiFi-RDM01 lassen sich Parameter ändern und Firmware Updates einspielen, ohne physisch an den Decoder heranzutreten. Bei 32 Kanälen in einer Traversenkonstruktion über der Bühne oder in einer Zwischendecke ist das ein erheblicher Vorteil.

PWM Frequenz und erweitertes Dimming

Die PWM Frequenz ist in mehreren Stufen wählbar: Low, Mid (Standard), High und weitere Optionen bis in den hohen Frequenzbereich für kamerafreundliches, flackerfreies Licht. Für Broadcast Studios, Filmsets und Veranstaltungen mit professioneller Kameratechnik stellt der D32 damit sicher, dass kein Rolling-Shutter-Flackern im Bild erscheint. Zusätzlich bietet der D32 eine "Smooth" Dimmfunktion, die sanftere Übergänge und flackerfreies Dimmen bei dynamischen Lichteffekten erzeugt. Die Dimmkurve lässt sich zwischen Standard, Linear, Logarithmisch und einer benutzerdefinierten Kurve von 0,1 bis 9,9 wählen.

Vier DMX Anschlussoptionen mit galvanischer Trennung

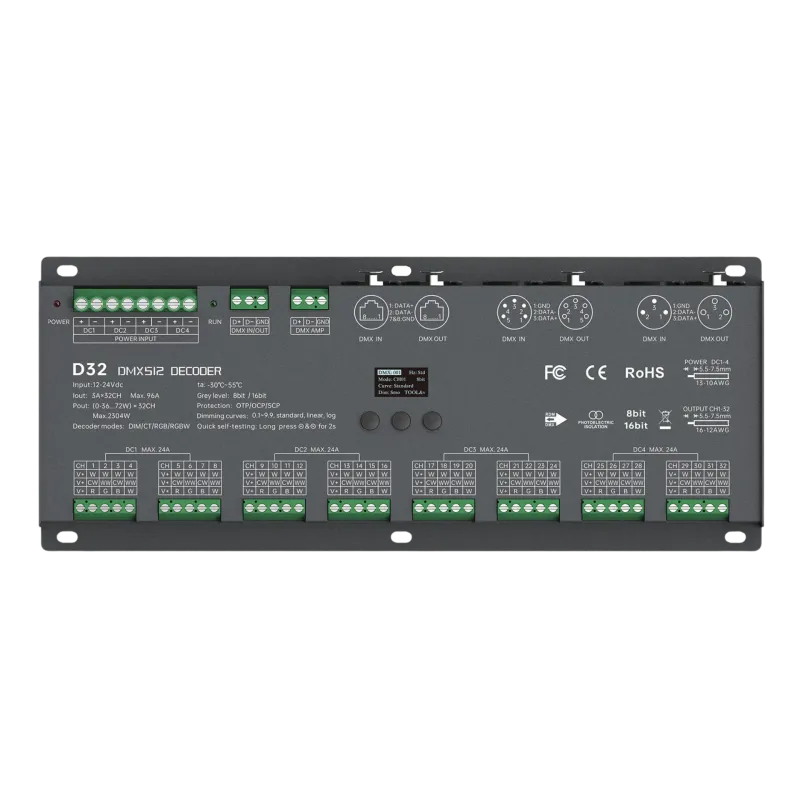

Der D32 bietet vier DMX Anschlüsse: 3-Pin XLR, 5-Pin XLR, RJ45 und Schraubklemmen. Alle vier Anschlusstypen können gemischt eingesetzt werden. Alle DMX Eingänge verfügen über galvanische Trennung (Photoelektrische Isolation) für störungsfreie Signalübertragung. Die Schraubklemmen haben zusätzlich eine integrierte Signalverstärkungsfunktion, sodass der D32 das DMX Signal an den nächsten Decoder in der Kette weiterleiten kann.

Einsatzbereiche: wo 32 Kanäle den Unterschied machen

Der D32 ist die richtige Wahl für Installationen, die über die Kapazität eines D24 hinausgehen. In der Bühnen- und Veranstaltungstechnik steuert er komplette Bühnenbilder mit Frontlicht, Seitenlicht, Hintergrund RGB, Effektlicht, Publikumsbeleuchtung und Dekolicht über ein einziges Gerät. Auf Messeständen mit vielen Exponat- und Effektzonen ersetzt er mehrere kleinere Decoder. In der Architekturbeleuchtung steuert er umlaufende Fassadenbeleuchtung mit vielen Farbabschnitten, kaskadierende Treppenbeleuchtung mit bis zu 32 einzeln ansteuerbaren Stufen oder großzügige Ladenbeleuchtung mit separaten Zonen für Schaufenster, Regal, Decke und Eingang. In Kombination mit LED Power Repeatern lässt sich die Ausgangsleistung des D32 beliebig erweitern.

Kompatible LED Streifen

Der D32 arbeitet mit allen LED Streifen an 12V oder 24V Konstantspannung: einfarbig, CCT, RGB, RGBW und RGBCCT. Die Kanalbelegung wird über den Decodiermodus am Display konfiguriert.

Schutzfunktionen und Selbsttest

Überhitzungsschutz, Überlastschutz und Kurzschlussschutz sind integriert. Bei einer Störung warnt das OLED Display und der betroffene Kanal wird automatisch abgeschaltet und nach Beseitigung der Ursache selbstständig wieder aktiviert. Zusätzlich verfügt der D32 über eine Schnelltest-Funktion: Durch gleichzeitiges Drücken beider Tasten für 2 bis 3 Sekunden startet ein Selbsttest, der alle 32 Kanäle durchprüft. Das spart bei der Inbetriebnahme Zeit und gibt sofort Sicherheit, dass alle Anschlüsse korrekt sind.

Bei Fragen zur DMX Konfiguration oder zur Kompatibilität mit deinem LED System berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Downloads "LTECH D32 DMX512/RDM LED Controller 32-Kanal 3A, 12-24V DC, mit OLED Display, Konstantspannung"

Download Bedienungsanleitung LTECH D32 EN

Abmessungen:	39x122x300 mm
Ausgangsstrom:	96A
Besonderheit:	Memory-Funktion, PWM einstellbar, Programme
Betriebstemperaturbereich:	-30 °C bis +55 °C
DMX-Auflösung:	8-Bit , 16-Bit
DMX Anschluss:	RJ45, XLR 3-polig, XLR 5-polig
Dimmbar:	Ja
Dimmkurve:	Gamma 0.1–9.9 einstellbar, Linear, Logarithmisch
Farbe:	Schwarz
Für :	CCT, RGB, RGBCCT, RGBW, einfarbig
Garantiezeit:	2 Jahre
Gewicht:	1,4 kg
Kanal:	32
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBCCT, RGBW, einfarbig
Material:	Metall
Montageart:	Aufbau
PWM Frequenz:	300 - 18000Hz
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~24V
Steuerungsmethode:	DMX
Stromaufnahme pro Kanal:	3A
TYP:	DMX Empfänger, DMX Master
Zertifikate:	CE, FCC, RoHS
