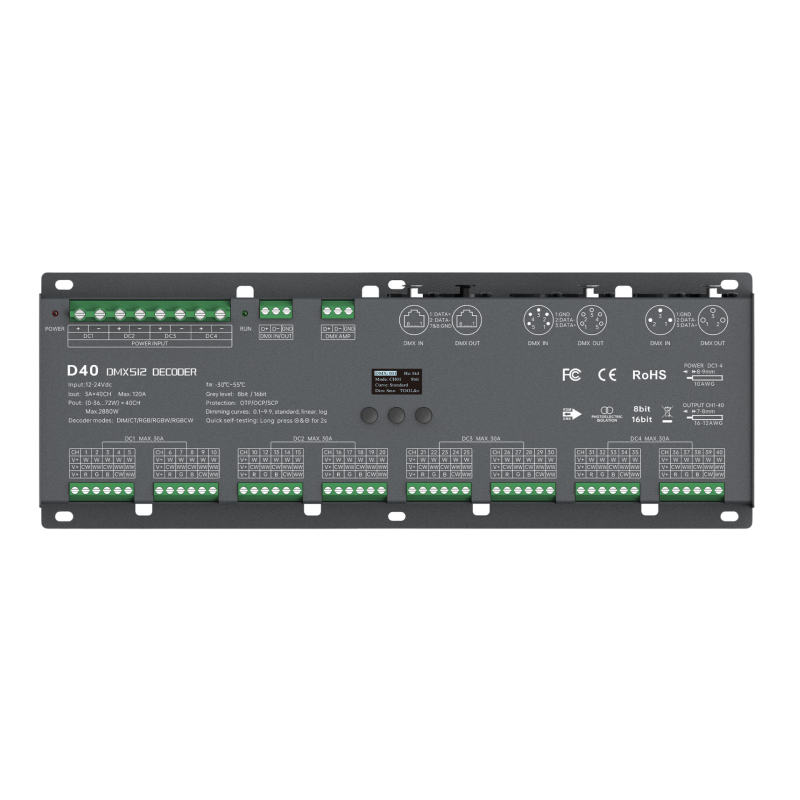

LTECH D40 DMX512 RDM Decoder 40-Kanal 3A OLED CV Controller

Produktinformationen "LT D40 DMX512/RDM Decoder, 40-Kanal CV LED Controller mit OLED Display für Großprojekte, Bühnen- und Eventbeleuchtung"

40 Kanäle: das Flaggschiff der LTECH D-Serie

Der LTECH D40 (Nachfolger des LT-940) ist ein 40-Kanal DMX512/RDM Decoder und der leistungsstärkste Decoder der LTECH D-Serie. Mit 40 unabhängigen Ausgangskanälen, vier DC Stromeingängen (je max. 30 A) und bis zu 2.880 W Gesamtleistung bei 24V steuert ein einzelner D40 Installationen, für die sonst mehrere kleinere Decoder nötig wären: zehn RGBW Zonen, acht RGBCW Zonen, zwanzig CCT Zonen oder 40 einzeln dimmbare einfarbige Kanäle. In der Bühnen- und Veranstaltungstechnik bedeuten 40 Kanäle: ein komplettes Bühnenbild mit allen Lichtebenen über ein einziges Gerät.

Flexible Kanalbelegung: von 1 bis 40 Kanäle pro DMX Adresse

Der D40 bietet eine Kanalkonfiguration, die kein anderer Decoder in dieser Klasse hat. Die Anzahl der DMX Kanäle pro Adresse lässt sich in zehn Stufen einstellen: CH01, CH02, CH03, CH04, CH05, CH08, CH16, CH24, CH32 oder CH40. Im Modus CH01 arbeiten alle 40 Ausgänge auf einer einzigen DMX Adresse und geben identische Helligkeit aus, was die Ausgangsleistung auf 120 A bündelt. Im Modus CH40 hat jeder Kanal seine eigene DMX Adresse und wird unabhängig angesteuert. Dazwischen liegt jede sinnvolle Abstufung. Diese Flexibilität macht den D40 einzigartig vielseitig.

Vier Stromeingänge mit je 30 A: Leistung sauber verteilen

Der D40 hat vier getrennte DC Eingänge (DC1 bis DC4), die jeweils zehn Kanäle versorgen und je maximal 30 A liefern. Das ermöglicht die Verteilung der Last auf bis zu vier separate LED Netzteile. Für Großinstallationen empfehlen wir Hutschienen Netzteile im Schaltschrank als zentrale Versorgung. Die Eingangsspannung liegt bei 12 bis 24V DC. Jedes Netzteil muss für die tatsächliche Last seiner Kanalgruppe mit mindestens 20 Prozent Reserve dimensioniert werden.

PWM Frequenz in elf Stufen: von 300 Hz bis 18.000 Hz

Die PWM Frequenz ist am D40 in elf Stufen wählbar: 300, 600, 1.200, 1.500, 1.800, 2.400, 3.600, 7.200, 10.800, 14.400 und 18.000 Hz. Diese feine Abstufung ermöglicht die exakte Anpassung an die jeweilige Anwendung. Für Broadcast Studios und Filmsets mit professioneller Kameratechnik stellt der D40 damit sicher, dass kein Rolling-Shutter-Flackern im Bild erscheint. Auf Messeständen und im Ladenbau reichen 1.800 bis 3.600 Hz für flackerfreies Licht auf Foto und Video.

OLED Display, RDM und WiFi-RDM01 App Steuerung

Der D40 hat ein OLED Display und drei Bedientasten für die Konfiguration direkt am Gerät: DMX Startadresse, Kanalbelegung, PWM Frequenz, Dimmkurve, Bittiefe und Steuerungsmodus. Das RDM Protokoll ermöglicht die Fernkonfiguration über eine RDM fähige DMX Konsole. Über den LTECH WiFi-RDM01 Editor lassen sich alle Parameter per App ändern und Firmware Updates einspielen, ohne physisch an den Decoder heranzutreten. Bei 40 Kanälen in einer Traversenkonstruktion über der Bühne ist das nicht nur bequem, sondern in vielen Fällen die einzig praktikable Lösung.

Fünf Steuerungsmodi und zehn integrierte Lichteffekte

Der D40 unterstützt fünf Steuerungsmodi: DIM (einfarbig), CT (Farbtemperatur), RGB, RGBW und RGBCW. Im Standalone Master Modus arbeitet der D40 ohne externe DMX Konsole und steuert andere Decoder im Netzwerk. Zehn vorprogrammierte Lichteffekte mit einstellbarer Geschwindigkeit und Helligkeit ermöglichen den Einsatz als eigenständiger Lichtcontroller: für eine permanente Fassadenbeleuchtung mit Farbwechsel, eine kaskadierende Treppenbeleuchtung mit 40 Stufen oder ein Showlicht auf einem Messestand. Die "Smooth" Dimmfunktion erzeugt sanfte Übergänge und flackerfreies Dimmen bei dynamischen Lichteffekten.

Kompatible LED Streifen

Der D40 arbeitet mit allen LED Streifen an 12V oder 24V Konstantspannung: einfarbig, CCT, RGB, RGBW und RGBCCT. Die Kanalbelegung wird über den Decodiermodus am Display konfiguriert. In Kombination mit LED Power Repeatern lässt sich die Ausgangsleistung beliebig erweitern.

Schutzfunktionen und Selbsttest

Überhitzungsschutz, Überlastschutz und Kurzschlussschutz sind integriert. Bei einer Störung warnt das OLED Display und der betroffene Kanal wird automatisch abgeschaltet und nach Beseitigung der Ursache selbstständig wieder aktiviert. Die Schnelltest-Funktion prüft alle 40 Kanäle auf Knopfdruck und gibt bei der Inbetriebnahme sofort Sicherheit, dass alle Anschlüsse korrekt sind. Vier DMX Anschlussoptionen (3-Pin XLR, 5-Pin XLR, RJ45, Schraubklemmen) mit galvanischer Trennung und integrierter Signalverstärkung runden das Paket ab.

Bei Fragen zur DMX Konfiguration oder zur Kompatibilität mit deinem LED System berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Downloads "LTECH D40 DMX512/RDM LED Controller 40-Kanal 3A, 12-24V DC, mit OLED Display, Konstantspannung"

Download Bedienungsanleitung LTECH D40 EN

Abmessungen:	42,5x122x340 mm
Ausgangsstrom:	120A
Besonderheit:	Memory-Funktion, PWM einstellbar, Programme
Betriebstemperaturbereich:	-30 °C bis +55 °C
DMX-Auflösung:	8-Bit , 16-Bit
DMX Anschluss:	RJ45, XLR 3-polig, XLR 5-polig
Dimmbar:	Ja
Dimmkurve:	Gamma 0.1–9.9 einstellbar, Linear, Logarithmisch
Farbe:	Schwarz
Für :	CCT, RGB, RGBCCT, RGBW, einfarbig
Garantiezeit:	2 Jahre
Gewicht:	1,4 kg
Kanal:	40
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBCCT, RGBW, einfarbig
Material:	Metall
Montageart:	Aufbau
PWM Frequenz:	300 - 18000Hz
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~24V
Steuerungsmethode:	DMX
Stromaufnahme pro Kanal:	3A
TYP:	DMX Empfänger, DMX Master
Zertifikate:	CE, FCC, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

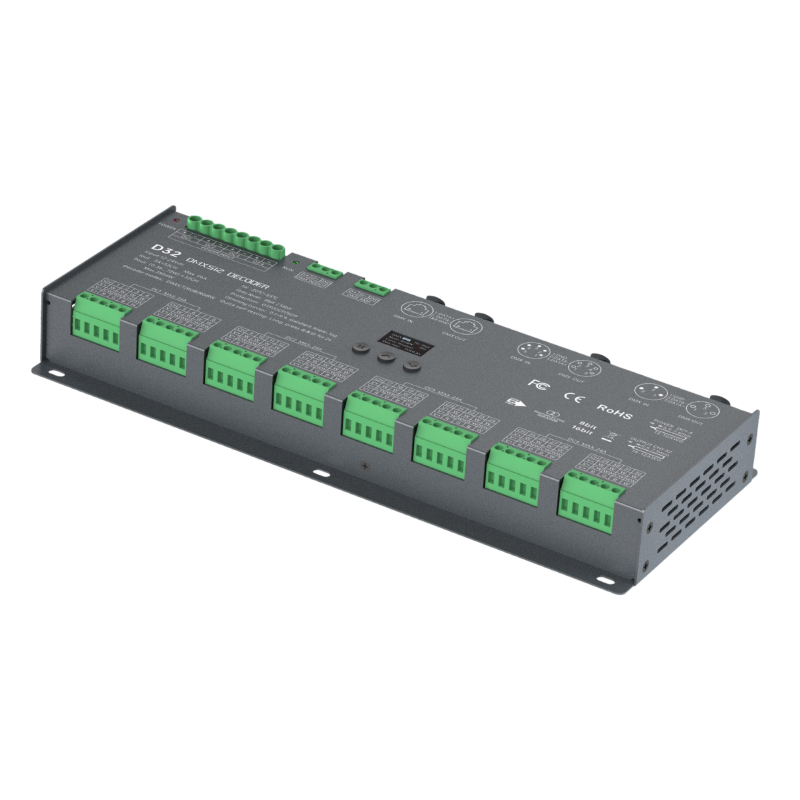

Zweiunddreißig Kanäle sind für Installationen gedacht, die selbst einen 24-Kanal-Decoder sprengen. Mit dem LTECH D32 steuerst du aus einem Gerät zum Beispiel acht RGBW-Zonen, zehn RGB-Zonen, sechzehn CCT-Zonen oder zweiunddreißig einzeln dimmbare einfarbige Kanäle, in jeder denkbaren Kombination. Das ist gedacht für komplette Bühnenbilder, große Lichtshows, umlaufende Architekturbeleuchtung und Großprojekte. In der Veranstaltungstechnik laufen damit Frontlicht, Seitenlicht, Hintergrund, Effekt-, Publikums- und Dekolicht gemeinsam über ein einziges Gerät.
