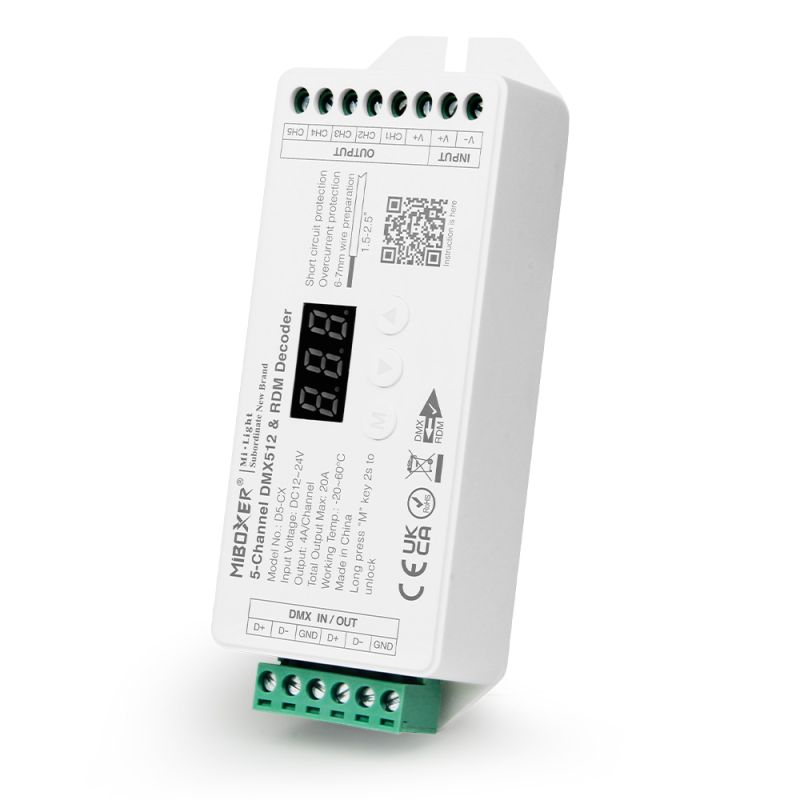

MiBoxer D5-CX DMX512 Decoder – 5 Kanal, 5x4 A, 12-24 V, RDM, einstellbare PWM

Der MiBoxer D5-CX ist ein fünfkanaliger DMX512-Decoder für LED Streifen mit 12 bis 24 Volt. Mit fünf unabhängigen Dimmkanälen ist er das flexibelste Modell der Reihe: Je nach Streifen belegen Sie einen Kanal für einfarbig, zwei für Weißtöne, drei für RGB, vier für RGBW oder alle fünf für RGBCCT. Jeder Kanal trägt bis zu 4 Ampere, in Summe sind 20 Ampere möglich. Der Decoder belegt fünf aufeinanderfolgende DMX-Adressen über die Digitalanzeige; RDM erledigt das auf Wunsch aus der Ferne. PWM-Frequenz und Dimmkurve bestimmen Sie wie bei der ganzen D-Serie selbst. So bleibt ein einziger Decodertyp für jedes Lichtkonzept im Lager, vom Messestand bis zur Bühne. Passende Konstantspannungs-Streifen sammelt die Kategorie LED Streifen.

Adressen vergeben und per RDM steuern

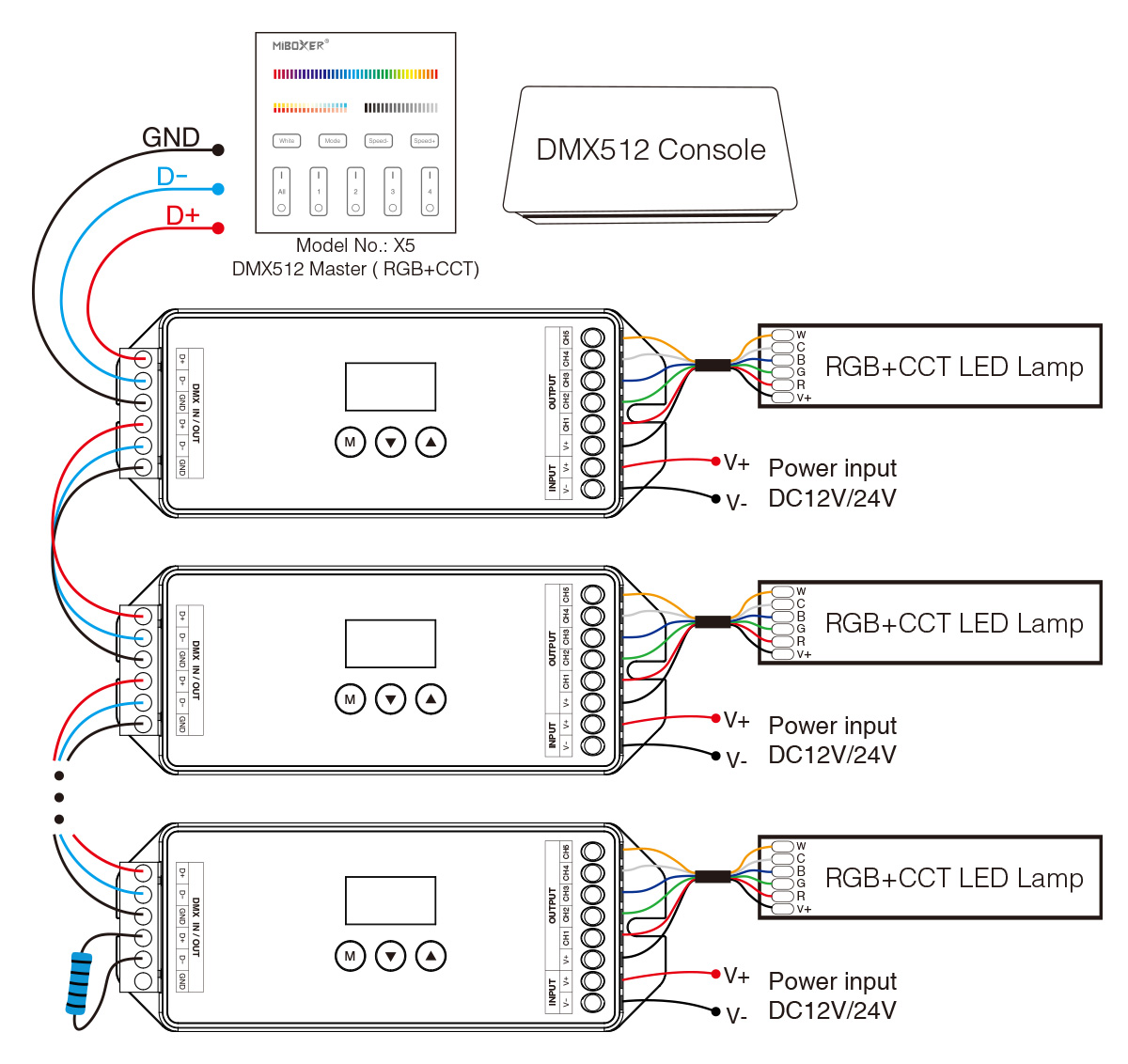

Der D5-CX belegt fünf aufeinanderfolgende DMX-Adressen, zum Beispiel 100 bis 104. Eingestellt wird nur die Startadresse, die vier weiteren Kanäle zählen automatisch hoch. Mit 8-Bit-Auflösung steuert jeder Kanal 256 Helligkeitsstufen, fein genug für gleichmäßige Verläufe ohne sichtbare Sprünge. Steht der Wert auf dem Display ruhig, ist das DMX-Signal gültig; blinkt er, fehlt es. RDM nimmt Ihnen den Gang zum Gerät ab und verwaltet Adressen und Status zentral vom Pult. Bleibt die Anzeige eine halbe Minute unberührt, dimmt sie ab und verriegelt sich; ein langer Druck auf die M-Taste hebt die Sperre wieder auf. Eine DMX-Linie führt bis zu 32 Decoder, danach hält ein DMX-Verstärker das Signal auf Pegel. Ein Abschlusswiderstand von 90 bis 120 Ohm am Leitungsende dämpft Reflexionen auf langen Wegen. So arbeitet die DMX-Steuerung auch bei vielen Kanälen präzise. Im Theater fahren Sie damit komplette Farb- und Weißszenen über ein Pult.

Fünf Kanäle für jeden Streifentyp

Fünf Kanäle machen den D5-CX zum flexibelsten Modell der Reihe. Je nach Streifen nutzt er einen bis fünf davon: einen für einfarbig, zwei für warmes und kaltes Weiß, drei für RGB, vier für RGBW und fünf für RGBCCT. Ein einziger Decoder deckt damit jeden gängigen Bandtyp ab. Für Lichtplanung und Großhandel heißt das weniger Artikel im Lager und eine einheitliche Programmierung über alle Projekte hinweg. Wichtig ist nur, dass die Kanalzahl des Streifens zur Belegung passt: Ein RGBW-Band belegt vier Kanäle, ein RGBCCT-Band alle fünf. Für Weißtöne von warm bis kalt sorgt der CCT Streifen 12 mm mit CRI 92 und bis 7000 Kelvin. Satte Farben über drei Kanäle liefert der COB RGB 8 mm. Farbe plus Weiß vereint der RGBW Streifen 10 mm auf vier Kanälen. Das volle Spektrum bringt der RGBCCT Streifen 12 mm als 5-in-1-Band mit CRI 93. In der Gaming-Beleuchtung mischen Sie so jede Farbe und jeden Weißton über das Pult.

Oder mehrere einfarbige Zonen

Statt eines Farbbandes lassen sich auch mehrere einfarbige Streifen getrennt steuern, jeder auf seinem eigenen Kanal. So liegen bis zu fünf Lichtlinien oder Zonen auf einem Gerät. Jede Zone reagiert dabei nur auf ihre eigene Adresse, sodass sich Lichtszenen am Pult exakt aufeinander abstimmen lassen. In Museen, Läden oder an Fassaden steuern Sie damit mehrere Lichtebenen zentral, ohne für jede ein eigenes Gerät zu setzen. Maximale Helligkeit liefert der COB 15 mm mit über 2900 Lumen je Meter. Der nur 3 mm schmale COB 3 mm erreicht CRI 90 für feine Konturen. Was der Farbwiedergabewert für die Lichtqualität bedeutet, vertieft unser Ratgeber zum CRI-Wert. Das spart Platz im Verteiler und hält die Verkabelung übersichtlich. Im Messebau verteilen Sie so bis zu fünf getrennte Zonen über einen Decoder.

Strom, Verdrahtung und Einbau

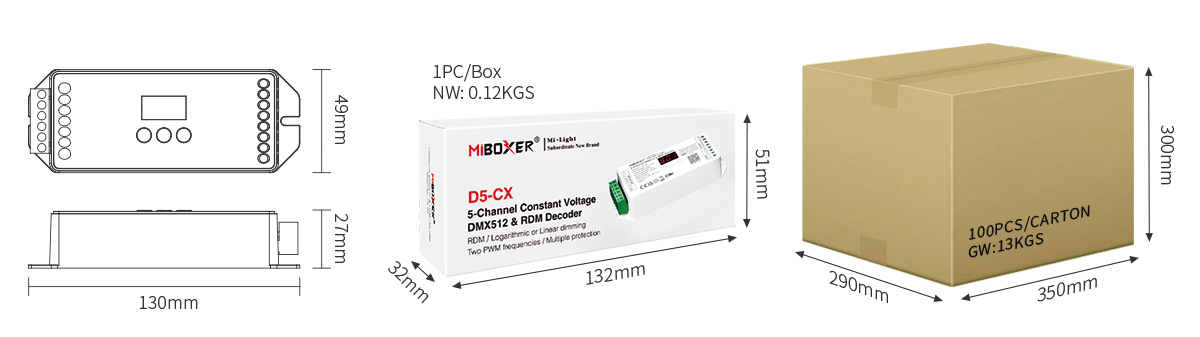

Den D5-CX versorgt ein Konstantspannungsnetzteil mit 24 Volt, das Dimmen erledigt der Decoder selbst. Für die vollen 20 Ampere passt das Mean Well HLG-480H mit 480 Watt, kleinere Installationen kommen mit entsprechend weniger aus. Verdrahtet wird in gemeinsamer Anode über Schraubklemmen, abgesichert durch Verpolungs-, Kurzschluss- und Überlastschutz. Löst der Schutz aus, zeigt das Display kurz einen Fehler und nimmt den Betrieb nach wenigen Sekunden von selbst wieder auf. Bei 20 Ampere achten Sie auf ausreichend dimensionierte Zuleitungen und kurze Wege zum Streifen. Der Aufbau-Decoder hält minus 20 bis plus 60 Grad aus, im Freien schützt ihn eine wasserdichte Box. Das kompakte Gehäuse von 27 mal 49 mal 130 Millimetern findet im Verteiler oder hinter einer Blende Platz. Unsicher bei Streifentyp und Netzteil? Über WhatsApp finden wir die passende Kombination.
