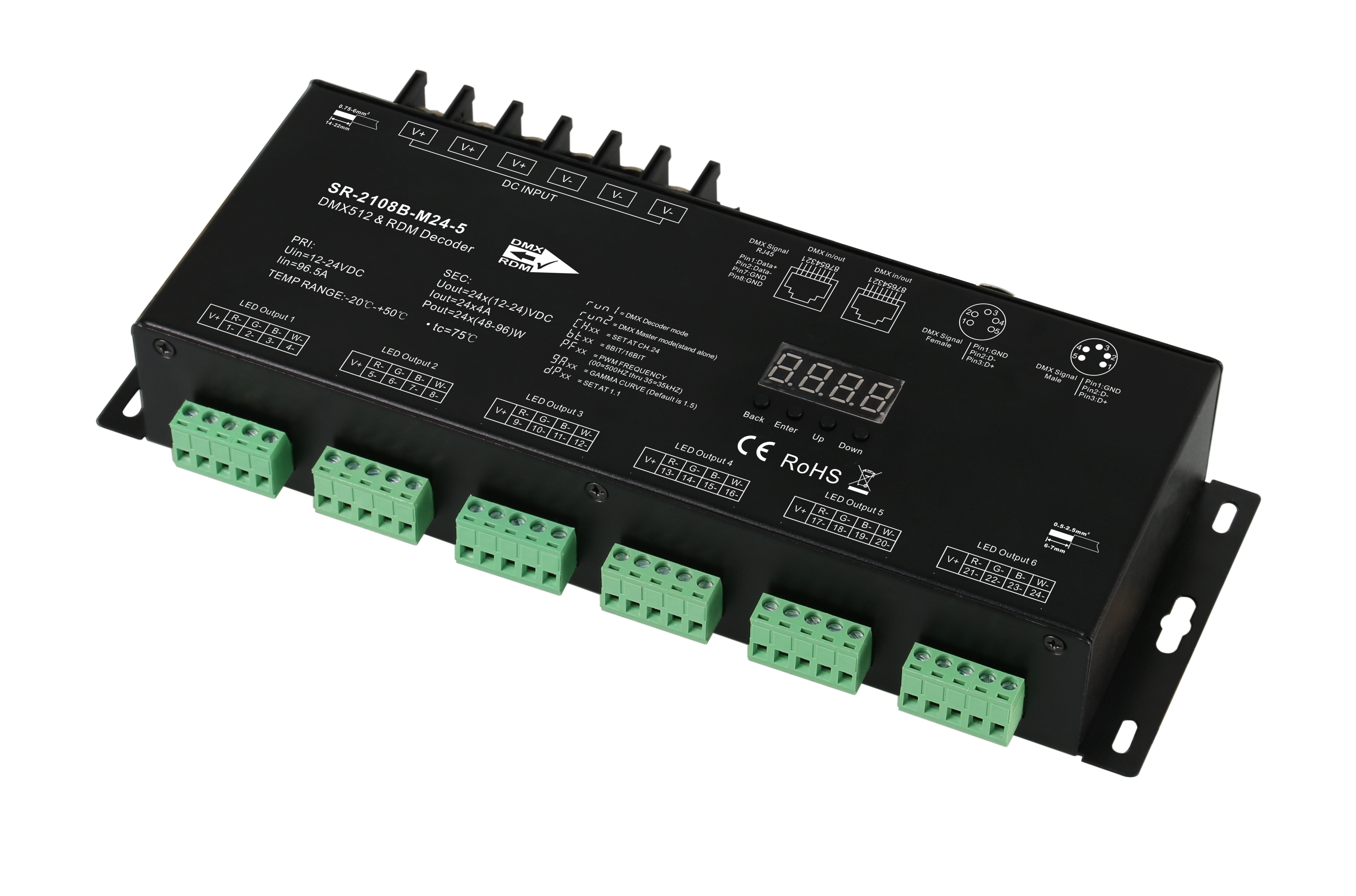

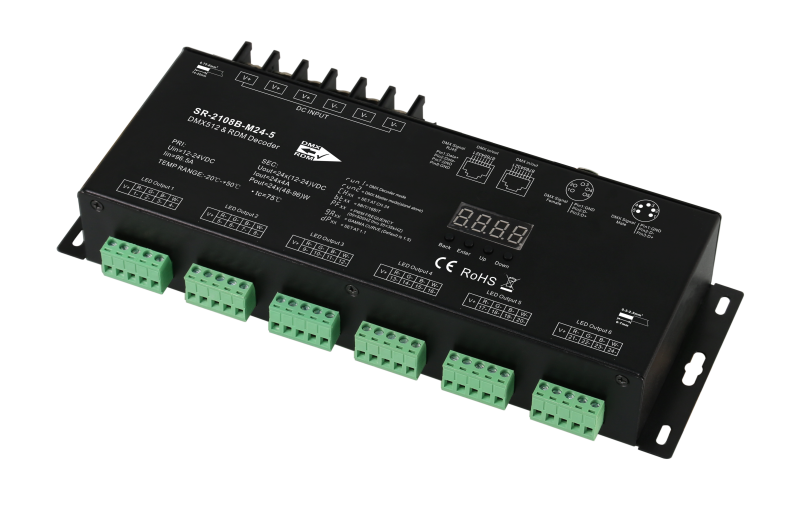

SR-2108B-M24-3 DMX512 & RDM Decoder 24-Kanal 4A pro Kanal 12-24V DC Metallgehäuse XLR RJ45

Der SR-2108B-M24-3 ist der Großanlagen-Spezialist deiner DMX-Decoder-Familie. Vierundzwanzig individuell konfigurierbare PWM-Kanäle mit je 4 Ampere, 96 Ampere Gesamtleistung, robustes Metallgehäuse, ein Multi-Anschluss-System aus XLR, RJ45 und Schraubklemmen sowie echte 16-Bit-PWM-Auflösung machen ihn zur richtigen Wahl für Hotelketten, Multi-Etagen-Architektur, Theater mit großen Lichtsetups, Eventproduktionen und ganzflächige Fassadenanlagen.

Konfigurierbar zwischen 1 und 24 Kanälen, mit PWM-Frequenz von 500 Hz bis 35 kHz, integrierter Master-Funktion und galvanischer Trennung deckt er das komplette Profi-Spektrum in der Maximal-Kanalzahl der M-Serie ab.

24 Kanäle: sechs RGBW-Zonen, acht RGB-Zonen oder zwölf CCT-Zonen

Die vierundzwanzig Ausgänge eröffnen Anwendungsbereiche, die mit kleineren Decodern nicht abdeckbar sind. Ein einzelnes Gerät steuert simultan: sechs voneinander unabhängige RGBW-Zonen (mehrere Hotel-Etagen oder Restaurantbereiche), acht separate RGB-Zonen (komplette Fassaden mit acht Sektionen), zwölf CCT-Zonen mit Tunable White (ganze Bürotrakte und Hotelflure), vier RGBCCT-Zonen mit kompletter Farb- und Weißlicht-Kontrolle oder bis zu vierundzwanzig einzelne einfarbige Zonen.

Der wirtschaftliche und praktische Vorteil gegenüber mehreren kleineren Decodern ist erheblich: zwei separate 12-Kanal-Decoder kosten in Summe deutlich mehr, müssen einzeln verkabelt und individuell adressiert werden, benötigen zwei separate Stromzufuhren statt einer und belegen zwei Schaltschrank-Slots. Auch die DMX-Bus-Last sinkt, weil nur ein Gerät statt zwei am Bus hängt, was bei langen Strecken die Signalqualität verbessert und Service-Aufwand reduziert. Für jedes Mehrzonen-Projekt mit über 12 Kanälen ist der SR-2108B-M24-3 die wirtschaftlich konsequente Wahl. Innerhalb unseres Sortiments ist er die Profi-Touring-Variante zur Standard-Ausführung D24B mit Kunststoff-Gehäuse und Schraub-Anschlüssen.

Metallgehäuse, Multi-Anschluss-System und galvanische Trennung

Das massive Metallgehäuse mit 42 x 83 x 264,5 Millimetern liefert die mechanische Robustheit und EMV-Abschirmung, die in Profi-Installationen Standard ist. Die thermische Ableitung der hohen Verlustleistung bei voller 96-Ampere-Auslastung wird über die Metallfläche gewährleistet, ohne dass aktive Kühlung nötig wird. Bei 0,9 Kilogramm Gewicht und der länglichen Bauform integriert sich das Gerät in Profi-Racks und Schaltschränken sinnvoll.

Auf der DMX-Seite drei Anschlussoptionen direkt am Gerät: dreipoliger XLR (männlich und weiblich) für klassische Bühnen- und Veranstaltungstechnik, RJ45 für strukturierte Gebäude- und Netzwerk-Verkabelung sowie Schraubklemmen für die feste Schaltschrank-Installation. Beide DMX-Anschlussgruppen sind als In/Out ausgeführt für saubere Daisy-Chain-Verkabelung. Die galvanische Trennung zwischen DMX-Eingang und LED-Ausgang ist gerade bei vierundzwanzig parallel gesteuerten Lichtquellen wichtig, weil die Wahrscheinlichkeit von Störungen aus der LED-Seite zurück auf den DMX-Bus mit der Kanalzahl steigt.

Auf der LED-Seite vierundzwanzig Schraubklemmen mit gemeinsamer Anode für direkten Anschluss an Konstantspannungs-LED-Streifen.

16-Bit-Auflösung, einstellbare PWM und Master-Funktion

Die echte 16-Bit-Auflösung liefert 65.536 Helligkeitsstufen pro Kanal, was bei umfangreichen Architekturanlagen über vierundzwanzig Zonen einheitlich sanfte Dimmverläufe sicherstellt. Die PWM-Frequenz lässt sich zwischen 500 Hz und 35 kHz einstellen, bei Foto-, Film- und Broadcast-Anwendungen wird der hohe Frequenzbereich relevant. Über den Gamma-Wert zwischen 0,1 und 9,9 lässt sich die Dimmkurve fein an die jeweilige Anwendung anpassen.

Im Master-Modus arbeitet der Decoder als Standalone-Steuergerät mit vorprogrammierten Chase-Effekten und neun Geschwindigkeitsstufen, die über alle vierundzwanzig Kanäle hinweg laufen. Damit eignet sich das Gerät auch ohne externen DMX-Master für umfangreiche Show- und Effektinstallationen. Im Decoder-Modus stehen über RDM (Remote Device Management) DMX-Adresse, PWM-Frequenz, Dimmkurve und Geräte-Label per Fernzugriff offen, was bei Großanlagen mit dem Decoder in zentralen Technikräumen oder versteckten Installations-Bereichen die Service-Zeit drastisch reduziert.

Integration in DMX-Lichtsysteme und Anwendungsbereiche

Klassische Einsatzbereiche sind Hotelinstallationen mit etagenübergreifender Lichtszenen-Steuerung, Bühnen- und Theaterbeleuchtung mit großen Multi-Zonen-Lichtsetups, Großformat-Fassadenbeleuchtung mit mehreren Gebäudeseiten oder Stockwerken, Premium-Ladenbeleuchtung mit zahlreichen Verkaufsflächen und Treppenbeleuchtung mit bis zu vierundzwanzig individuell adressierten Stufen für dynamische Lauflicht-Effekte. Auch in der Messetechnik mit gleichzeitig steuerbaren Standbereichen über mehrere Hallen zeigt der Decoder seine Stärken.

Bei Großanlagen empfehlen wir den Einsatz eines DMX-Master-Controllers für die zentrale Steuerung, mehrerer DMX-Splitter für die Signalverteilung zwischen den Decodern und hochwertige DMX-Kabel. Als Stromversorgung kommen je nach Lastdimensionierung passende 24V LED-Netzteile in Frage, bei voller 96-Ampere-Last an 24 Volt mehrere parallele Mean Well HLG-600H oder zwei HLG-480H. Wer geringere Kanalzahl benötigt, findet kleinere M-Serie-Modelle und weitere Profi-DMX-Decoder in unserer Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur konkreten Großanlagen-Planung, zur Lastverteilung über vierundzwanzig Kanäle, zur DMX-Adressallokation oder zur Wahl zwischen M24-3 und D24B beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Profi-Setups aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
