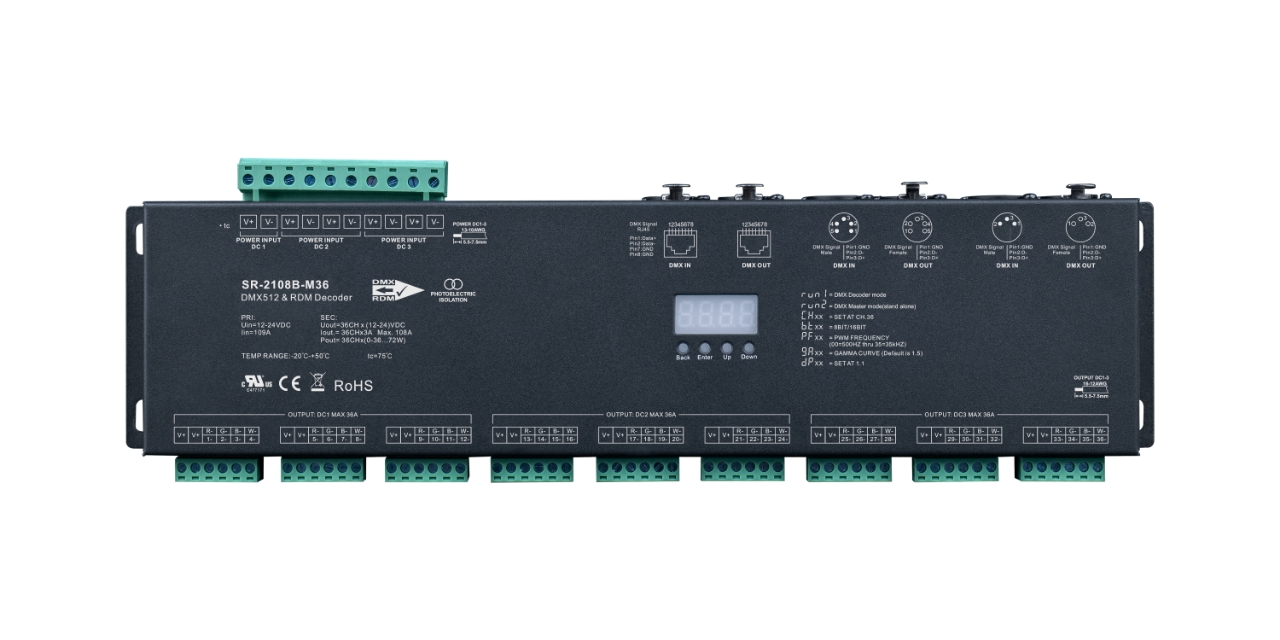

SR-2108B-M36 DMX512 & RDM Decoder 36-Kanal 3A pro Kanal 12-24V DC Metallgehäuse XLR3 XLR5 RJ45

Der SR-2108B-M36 ist die Variante mit der höchsten Kanalzahl und Anschluss-Vielfalt in unserer DMX-Decoder-Familie. Sechsunddreißig konfigurierbare PWM-Kanäle mit je 3 Ampere, 108 Ampere Gesamtleistung über drei separate Stromeingänge, robustes Metallgehäuse und ein Anschluss-System aus XLR5, XLR3 und RJ45 machen ihn zum richtigen Werkzeug für Anlagen, in denen XLR5 als DMX-512-Steckverbinder erforderlich ist: Theater, Bühnentechnik, TV-Studios und Konzerttouring.

Mit 16-Bit-PWM-Auflösung, PWM-Frequenz von 500 Hz bis 35 kHz, integrierter Master-Funktion, galvanischer Trennung und OTA-Firmware-Update über RS485 deckt er das Spezifikations-Spektrum für anspruchsvolle Profi-Anwendungen ab.

XLR5, XLR3 und RJ45: drei DMX-Schnittstellen in einem Gerät

Der 5-polige XLR ist der von USITT definierte Steckverbinder für DMX-512 und damit das, was Lichtkonsolen von MA Lighting, Avolites, High End Systems und ChamSys ab Werk verwenden. In der DIY- und Architekturwelt verbreitet ist dagegen der 3-polige XLR. Mit dem SR-2108B-M36 entfallen Adapter zwischen Konsole und Decoder, weil beide Stecker-Varianten plus RJ45 direkt am Gerät vorhanden sind.

Alle DMX-Anschlüsse sind als In/Out ausgeführt für Daisy-Chain-Verkabelung. Die galvanische Trennung zwischen DMX-Eingang und LED-Ausgang verhindert Störungen aus der Leistungsseite zurück auf den Bus, was bei sechsunddreißig parallel gesteuerten Kanälen und drei Stromzufuhren relevant wird.

36 Kanäle, 108 Ampere und drei separate Stromeingänge

Bei 108 Ampere Gesamtleistung ist eine Einzel-Spannungszuführung mit den entsprechenden Querschnitten kaum mehr handhabbar. Das Gerät hat deshalb drei separate Stromeingänge DC1, DC2 und DC3 mit je maximal 36 Ampere, die jeweils zwölf der sechsunddreißig Ausgangskanäle versorgen.

In der Praxis bedeutet das: drei separate 24V LED-Netzteile können parallel arbeiten, zum Beispiel drei Mean Well HLG-320H zu je 320 Watt für eine homogene Lastverteilung. Fällt eines aus, laufen die anderen vierundzwanzig Kanäle weiter. Die Querschnitte auf der Versorgungsseite reduzieren sich, weil pro Strang nur ein Drittel der Gesamtlast geführt wird. Und die Netzteile lassen sich räumlich verteilen, wenn die Installation große Flächen abdeckt.

Mit den sechsunddreißig Kanälen lassen sich neun RGBW-Zonen parallel steuern, zwölf RGB-Zonen, achtzehn CCT-Zonen mit Tunable White, sieben RGBCCT-Zonen mit kompletter Farb- und Weißlicht-Kontrolle oder bis zu sechsunddreißig einzeln adressierbare einfarbige Zonen.

Decoding-Modi, OTA-Firmware-Update und 16-Bit

Der Decoder unterstützt mehrere DMX-Decoding-Modi von dp1.1 bis dp8.6, die die Zuordnung zwischen Konsolen-Slidern und PWM-Kanälen definieren. Mit dp2.1 wird ein zweiter Slider zum Fine-Dimming-Kanal für sanftere Übergänge in den unteren Helligkeitsbereichen, mit dp4.2 lassen sich Master-Dimmer plus Strobe-Effekte über eine Zone konfigurieren, mit dp8.6 acht Slider auf sechs DMX-Adressen verteilen.

Die 16-Bit-Auflösung liefert 65.536 Helligkeitsstufen pro Kanal, was bei langsamen Fades im Sub-1%-Bereich sichtbar wird, etwa bei Filmaufnahmen oder Theater-Blackouts. Die PWM-Frequenz lässt sich zwischen 500 Hz und 35 kHz einstellen, sodass Slow-Motion-Aufnahmen mit hoher Frame-Rate flimmerfrei bleiben. Der Gamma-Wert zwischen 0,1 und 9,9 erlaubt feinstufige Anpassung der Dimmkurve.

Über das OTA-Firmware-Update lassen sich Updates über einen RS485-USB-Adapter direkt auf das Gerät spielen, ohne Rücksendung. Im Master-Modus arbeitet der Decoder als Standalone-Gerät mit vier vorprogrammierten Chase-Effekten und neun Geschwindigkeitsstufen über alle sechsunddreißig Kanäle.

Anwendungsbereiche und Integration

Klassische Einsatzbereiche sind Theaterbeleuchtung mit Multi-Zonen-Lichtsetups, TV- und Broadcast-Studios, Touring-Produktionen mit Mietkonsolen, Großflächen-Fassadenbeleuchtung sowie Hotelinstallationen mit etagenübergreifenden Lichtszenen.

Für die Anbindung empfehlen wir einen DMX-Master-Controller zur zentralen Steuerung, DMX-Splitter zur Signalverteilung bei mehreren Decodern und DMX-Kabel mit 120 Ohm Wellenwiderstand und passenden XLR5-Steckern. Bei voller 108-Ampere-Last an 24 Volt sind drei parallele Mean Well HLG-320H oder HLG-480H eine passende Lösung. Wer weniger Kanäle braucht, findet im SR-2108B-M24-3 die 24-Kanal-Variante mit XLR3 und weitere Modelle in der Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur Anlagenplanung, zur Drei-PSU-Aufteilung, zur Decoding-Modus-Konfiguration für deine Konsole oder zur Modellauswahl beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Setups aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
