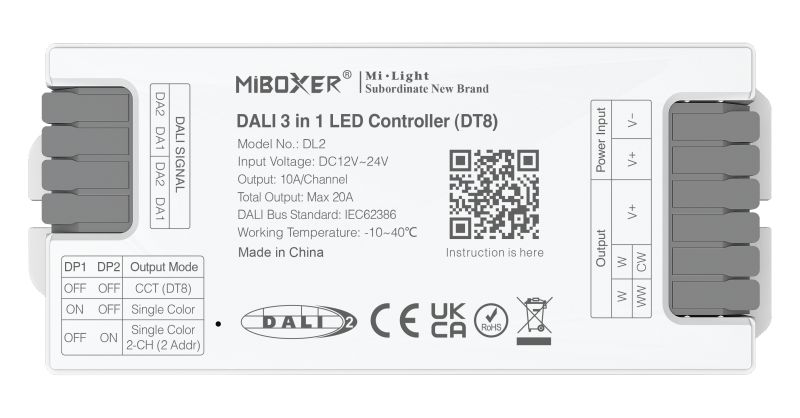

MiBoxer DL2 DALI 3-in-1 LED Controller DT8 – einfarbig & CCT, 12-24 V, 10 A/Kanal, max. 20 A

Der MiBoxer DL2 ist ein DALI-Empfänger für weißes Licht, ein 3-in-1-Controller nach dem DT8-Standard. Er nimmt die DALI-Befehle vom Bus entgegen und treibt das Band direkt mit Konstantspannung, 12 bis 24 Volt, 10 Ampere je Kanal und bis zu 20 Ampere gesamt. Drei Modi stellen Sie über einen DIP-Schalter ein: Farbtemperatur, einfarbig und zwei getrennte einfarbige Kanäle. Damit deckt der DL2 einfarbige und CCT-Streifen ab, also alles von schlichtem Arbeitslicht bis zu Warmweiß und Kaltweiß. Farbe steuert er nicht; wer RGB oder RGBCCT braucht, greift zum 5-in-1 DL-X. Mit Steckklemmen, kompaktem Gehäuse und höherem Strom je Kanal ist der DL2 auf weiße Linien in Wohn- und Gewerberäumen ausgelegt. Alle Modelle führt die Kategorie LED DALI Controller.

Drei Modi für weißes Licht

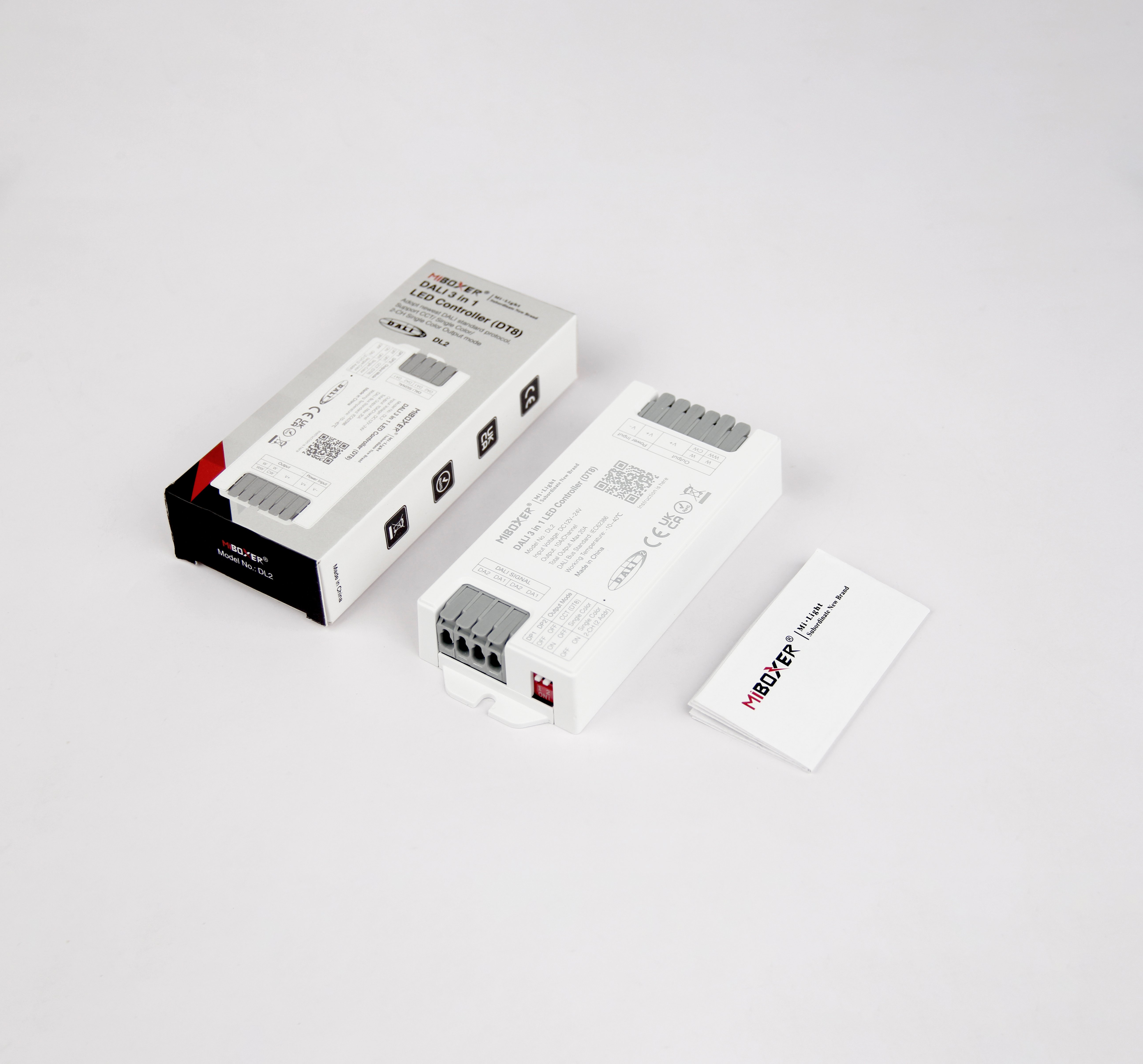

Der DL2 kennt drei Ausgabemodi, die Sie am DIP-Schalter wählen. Im Farbtemperatur-Modus steuern beide Kanäle gemeinsam Warmweiß und Kaltweiß, sodass ein CCT-Band von warm bis kühl läuft. Im einfarbigen Modus dimmt der DL2 ein einzelnes Band, etwa ein einfarbiges COB-Band als durchgehende Lichtlinie. Im Zweikanal-Modus schließlich treibt er zwei getrennte einfarbige Bänder, die er über je eine eigene DALI-Adresse unabhängig regelt. Pro Kanal trägt der DL2 10 Ampere, in Summe bis zu 20 Ampere, also mehr Strom je Kanal als ein fünfkanaliger Controller. Das gibt Reserve für lange Linien und hell ausgelegte Bänder. Gerade in der Bürobeleuchtung mit Warm-Kalt-Steuerung spielt der weiße Fokus seine Stärke aus.

DALI mit DT8 und Steckklemmen

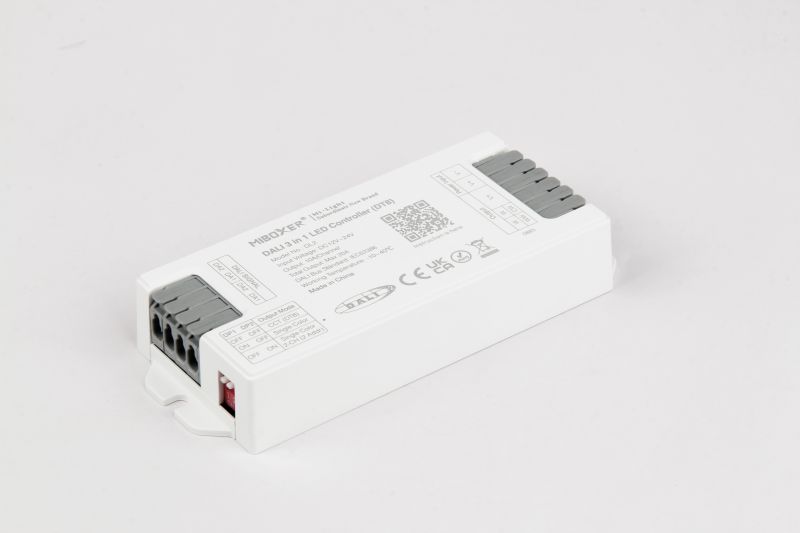

In der DALI-Anlage richtet sich der DL2 nach dem gewählten Modus. Als DT8-Gerät für Farbtemperatur belegt er nur eine einzige Kurzadresse, im Zweikanal-Modus dagegen zwei, je eine pro einfarbigem Kanal. So passt er sich an, ob Sie eine CCT-Linie oder zwei getrennte Weißbänder steuern wollen. Der DL2 arbeitet nach dem DALI-2-Standard IEC 62386 und versteht damit Befehle handelsüblicher DALI-Steuerungen. Verdrahtet wird er über Steckklemmen, die ohne Schraubendreher schnell halten. Damit der Bus Spannung führt, gehört ein Bus-Netzteil wie die DL-POW1 auf die Linie. Wie Sie den passenden Weißton für einen Raum finden, zeigt unser Ratgeber zur Lichtfarbe.

Warmweiß, Kaltweiß und die richtige Stufe

Im Farbtemperatur-Modus regelt der DL2 Helligkeit und Weißton in einem, von tiefem Warmweiß am Abend bis zu klarem Kaltweiß für konzentriertes Arbeiten. Weil DT8 die Farbtemperatur als genormten Wert überträgt, ruft eine DALI-Szene später genau denselben Ton wieder auf. Ein hochwertiges CCT-Band mit CRI 95 zeigt Farben dabei besonders natürlich, was in Wohnräumen und Praxen zählt. Wo es schmal werden muss, führt der einfarbige Modus auch ein ultraschmales 3-mm-Band sauber. Die Dimmkurve stellen Sie auf linear oder logarithmisch, passend zum Auge oder zur Messtechnik. So fügt sich der DL2 von der Wohnzimmerbeleuchtung bis ins Büro ins Lichtkonzept ein.

Netzteil und Montage

Weil der DL2 mit Konstantspannung an 12 oder 24 Volt arbeitet, richtet sich das Netzteil nach der Spannung Ihres Streifens. Für 12-Volt-Anlagen eignen sich kompakte Modelle wie das Snappy SS75 mit 75 Watt. Wo der Einbauraum eng ist, baut das schlanke Snappy SL75 flacher. Bei 24-Volt-Streifen wählen Sie entsprechend ein 24-Volt-Netzteil, in beiden Fällen mit etwas Leistungsreserve. Der DL2 selbst wird als Aufbaugerät verschraubt; mit 21,6 x 51 x 120 Millimetern braucht er wenig Platz neben dem Netzteil. In ein LED Aluprofil gesetzt, strahlt der Streifen gleichmäßig und gibt seine Wärme an das Profil ab. Gegen Verpolung, Kurzschluss und Überlast ist er intern abgesichert, und mit Schutzart IP20 bleibt er trockenen Innenräumen vorbehalten. Bei der Wahl von Netzteil und Streifen beraten wir Sie gern über WhatsApp.
