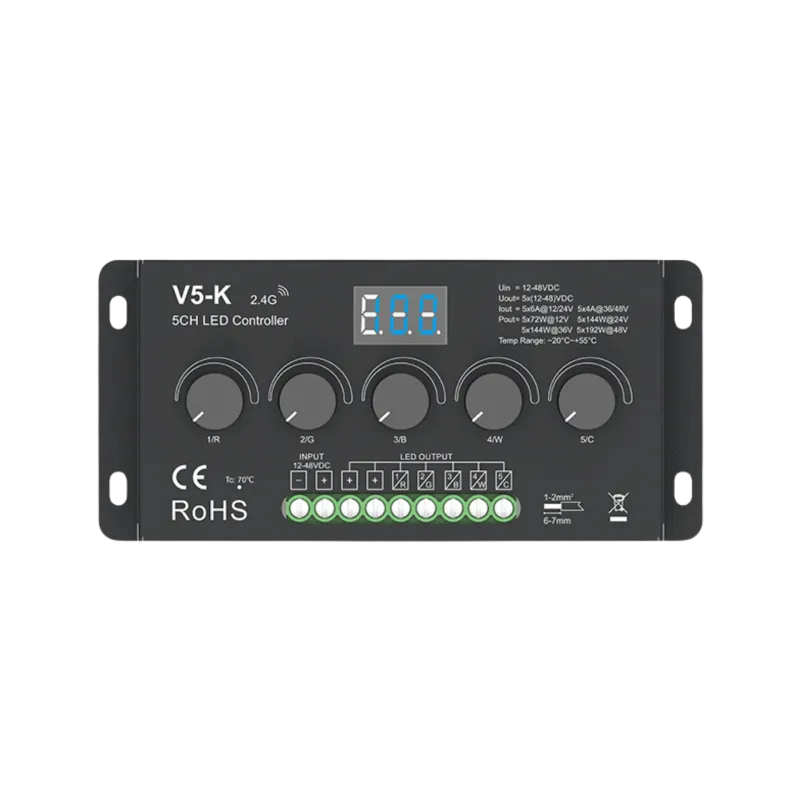

V5-K 5-Kanal LED Dimmer mit Drehreglern & Digitalanzeige – einfarbig bis RGBCCT, 12–48 V DC, je 6 A pro Kanal

Fünf Regler, fünf Kanäle, und über jedem Dreh wacht eine Digitalanzeige: Der V5-K ist der Farbmischer unter unseren LED Drehdimmern. Seine fünf Kanäle liegen auf den Farbanteilen eines Streifens, Rot, Grün, Blau, Warmweiß und Kaltweiß bekommen eigene Knöpfe, und du mischst deine Lichtstimmung ein wie am Pult. Die Anzeige zeigt dabei den Wert des aktiven Kanals, wahlweise von 0 bis 100 oder als 8-Bit-Wert bis 255, eine gefundene Einstellung reproduzierst du also zahlengenau, und sie bleibt stehen, bis wieder jemand dreht. Das prädestiniert den Dimmer für Flächen mit festen Szenen, vom Schaufenster bis zum Messestand mit seinem CI-Farbton, Anregungen sammelt die Themenwelt Messebeleuchtung. Gespeist wird mit 12 bis 48 V DC, das kompakte Aufbaugehäuse (ca. 150 x 70 x 43 mm) wird über Schraubklemmen für 1 bis 2 mm² fest verdrahtet.

Verdrahtung, Betriebsarten und Leistung

Welcher Regler welche Farbe führt, entscheidet die Verdrahtung: Alle Ausgänge teilen sich den Pluspol, geschaltet wird je Farbe der Minusleiter, und die Klemmen sind mit 1/R, 2/G, 3/B, 4/W und 5/C beschriftet. Am DIP-Schalter stellst du ergänzend die Betriebsart ein, sie bestimmt, wie die Knöpfe arbeiten: einfarbig mit einem Helligkeitsregler, CCT, RGB und RGBW wahlweise mit Einzelreglern oder mit einem zusätzlichen Knopf für die Gesamthelligkeit der fertig gemischten Farbe, RGBCCT mit allen fünf Reglern. Fein mischt es sich mit homogenen Bändern, für Tunable White mit den COB CCT LED Streifen, fürs volle Spektrum mit den RGBCCT LED Streifen, die Farbtemperatur-Wahl erklärt der Ratgeber Die richtige LED Lichtfarbe wählen. Leistung ist reichlich da: bis 6 A je Kanal bei 12 und 24 V (144 W pro Kanal bei 24 V), je 4 A bei 36 und 48 V. Das Netzteil legst du mit 20 bis 30 Prozent Reserve aus, den Rechenweg zeigt LED Netzteil berechnen, für satte Lasten passt das Mean Well HLG-320H-24A. Der V5-K arbeitet ausschließlich mit Konstantspannungs-Streifen, die Spannung von Netzteil und Band muss übereinstimmen.

PWM bis 16 kHz, optionaler Funk und 5 Jahre Garantie

Die PWM-Frequenz wählst du am DIP-Schalter in vier Stufen: 500 Hz und 2 kHz für den Normalbetrieb mit vollen 6 A, 8 und 16 kHz gegen Flackerstreifen auf Foto und Video, dann mit reduziertem Maximalstrom von 4 beziehungsweise 3 A je Kanal bei 12 bis 24 V, auf Verkaufsflächen zahlt sich das direkt aus, Ideen liefert die Themenwelt Ladenbeleuchtung. Gedimmt wird logarithmisch über 4096 Stufen, dadurch bleiben gerade die untersten Prozent fein auflösbar. Optional koppelst du eine passende 2,4 GHz Fernbedienung (Einzel- oder Mehrzonen, bis 30 m) über die Match-Taste und holst dir damit die zehn Dynamikmodi vom RGB-Verlauf bis zum fließenden Farbtemperaturwechsel; 5 Sekunden Match löschen alle Sender, 15 Sekunden setzen aufs Werk zurück. Verpolungs- und Übertemperaturschutz sichern den Dauerbetrieb ab (-20 bis +55 °C, IP20), der Hersteller gibt 5 Jahre Garantie. Und die Rollenverteilung in der Familie: Der V1-KF 4-Kanal LED Dimmer regelt vier getrennte Zonen, der V5-K mischt die Farben eines Streifens, mit mehr Strom, Anzeige und Funkoption.
