LED Anschlussverbinder für Streifen bei SK-LED

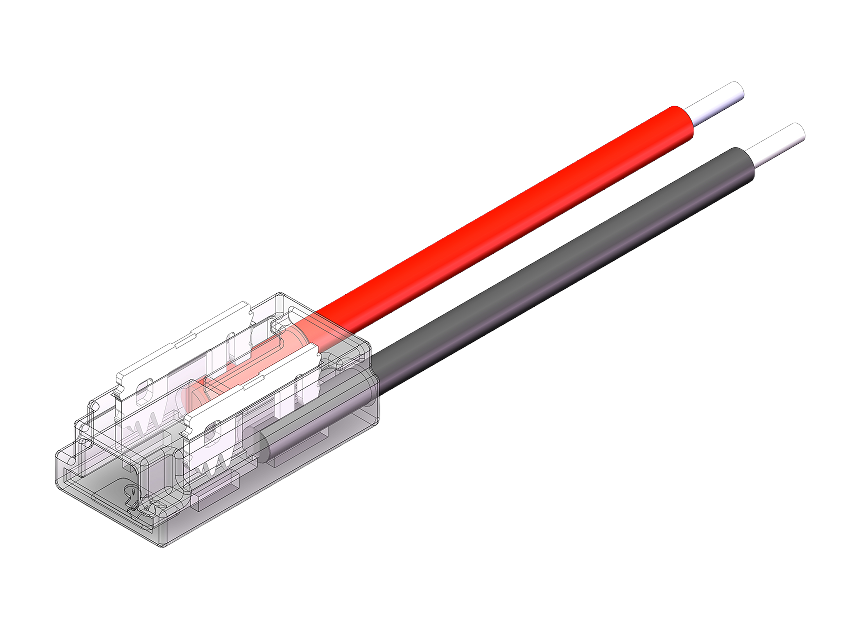

Ein LED Anschlussverbinder – international als LED Connector geläufig – verbindet einen LED Streifen elektrisch und mechanisch stabil mit Kabel, Netzteil oder Controller, ohne dass gelötet werden muss. Das vereinfacht die Installation von LED Lichtsystemen erheblich: im privaten Wohnbereich genauso wie im gewerblichen Innenausbau, im Möbelbau oder bei professionellen Lichtlösungen mit vielen Anschlusspunkten. Vorkonfektionierte Adapter mit angeschlagenem 15-cm-Kabel sind sofort einsatzbereit; offene Verbindersysteme werden mit Flachbandkabel in exakt der Länge konfektioniert, die die Einbausituation verlangt – so bleibt die Kabelführung flexibel und sauber.

LED Streifen verbinden ohne Löten – so funktioniert das Klemmsystem

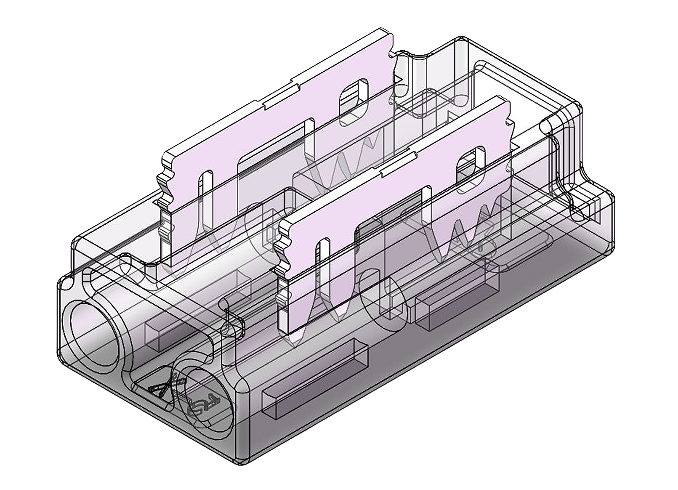

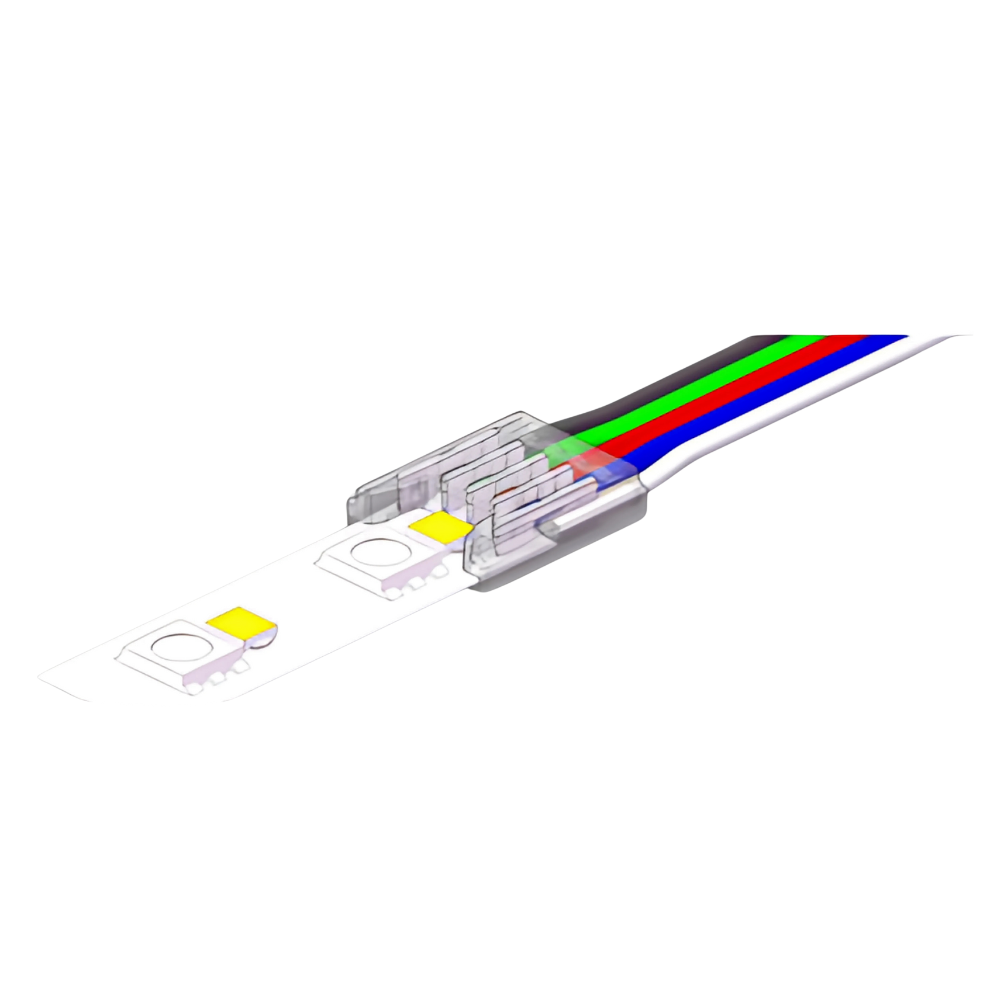

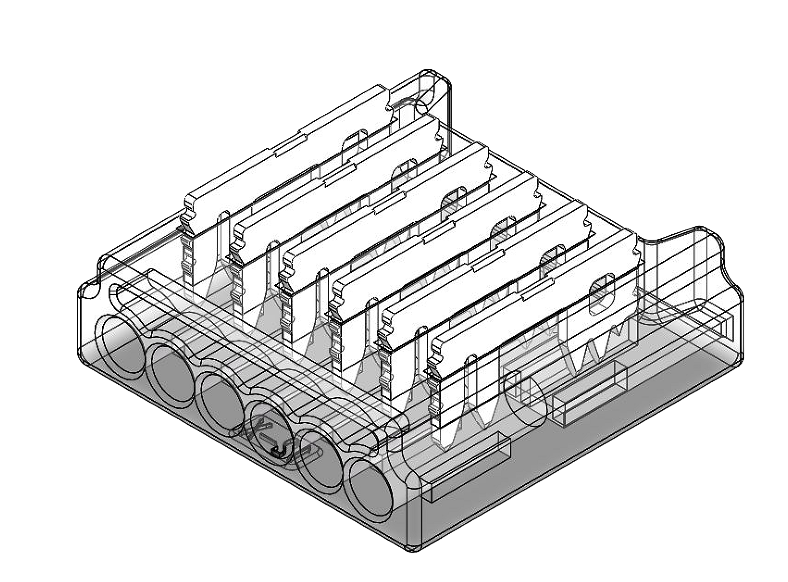

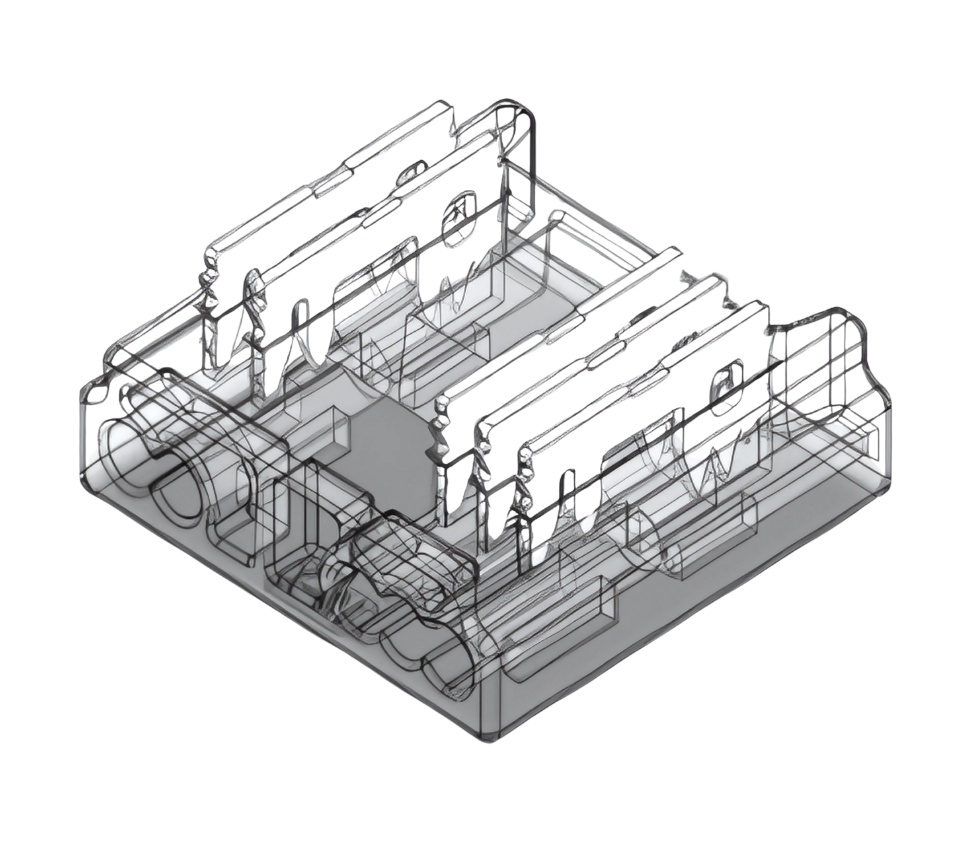

Die Kontaktierung erfolgt über eine präzise Stanztechnik: Beim Zusammenpressen mit einer Zange durchdringen die feinen Kontaktstifte des Verbinders die Leiterbahnen des LED Streifens und stellen eine dauerhafte elektrische Verbindung her – ohne Wärmeeintrag, ohne Lötstelle, ohne Spezialwerkzeug. Das macht die Klemmverbindung ideal für schnelle Nachrüstungen, für Reparaturen am gekürzten Streifen und für alle, die keinen Lötkolben ansetzen möchten. Wichtig ist ein sauberer, gerader Schnitt an der markierten Schnittstelle – wie das geht, zeigt der Ratgeber LED Streifen schneiden. Alle Methoden im Vergleich, inklusive der Frage, wann eine Lötverbindung doch die bessere Wahl ist, findest du im Ratgeber LED Streifen verbinden ohne Löten.

Welcher Anschlussverbinder passt? Polzahl und Streifenbreite

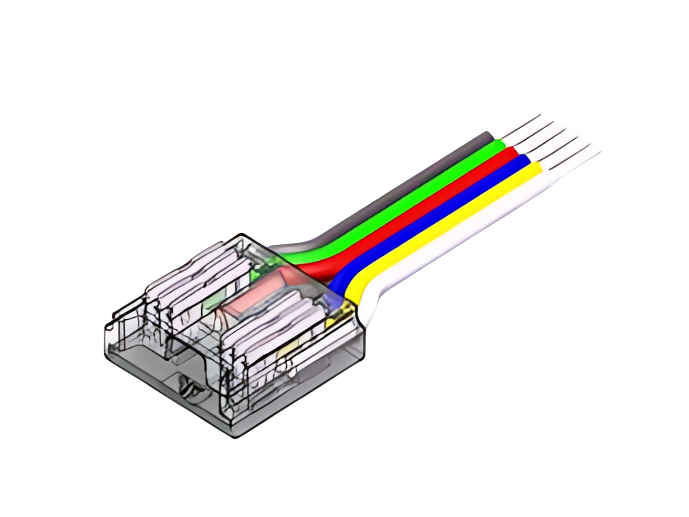

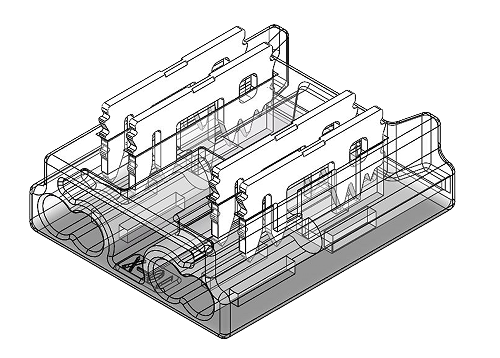

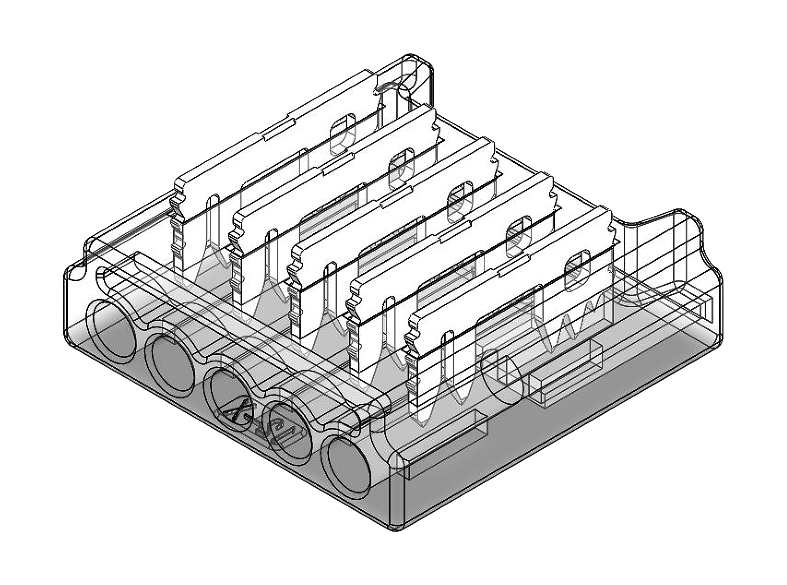

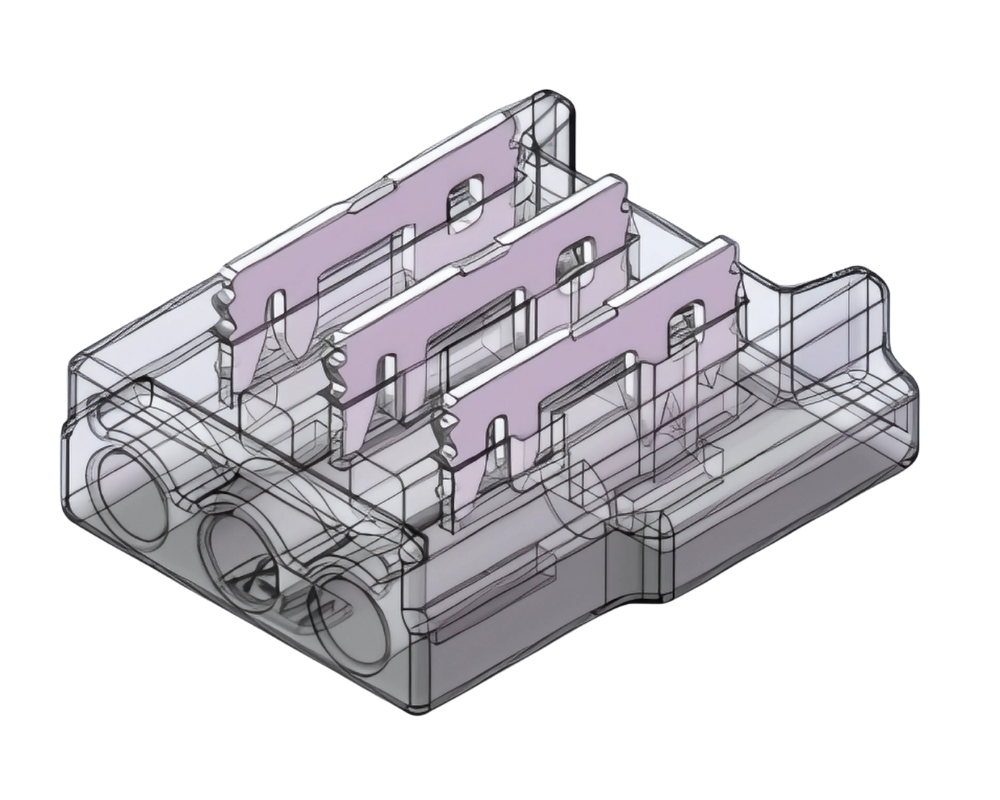

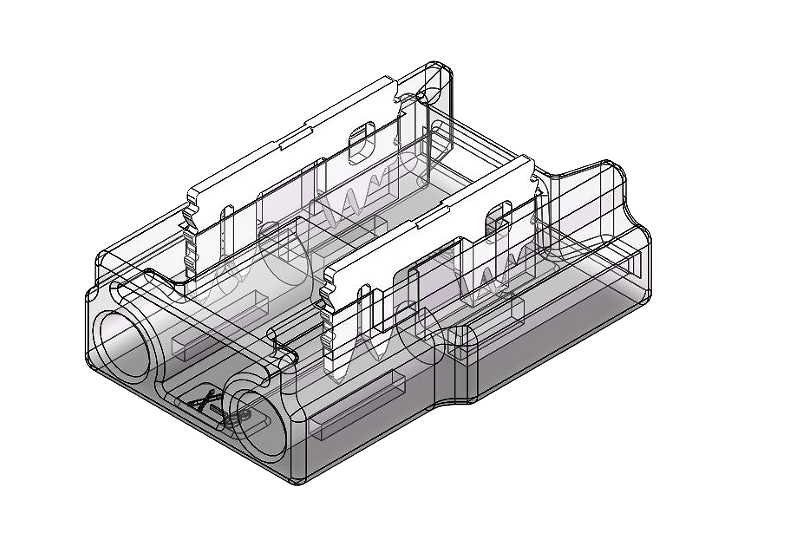

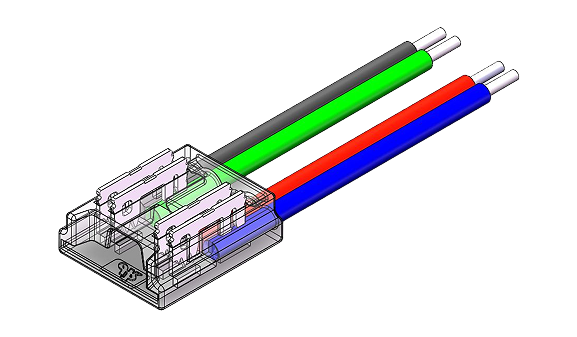

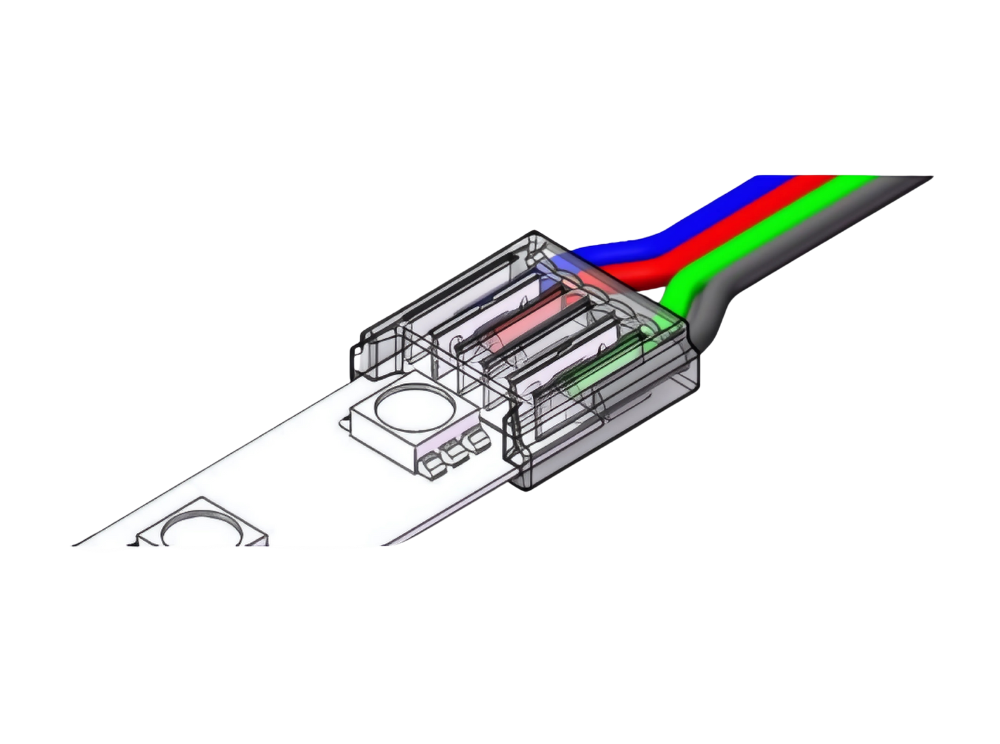

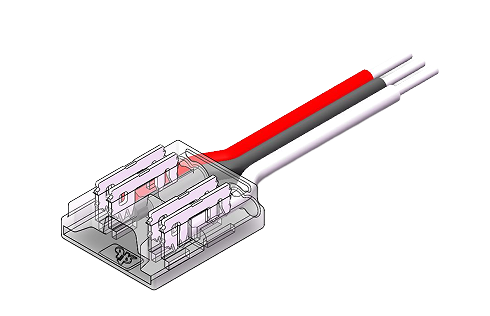

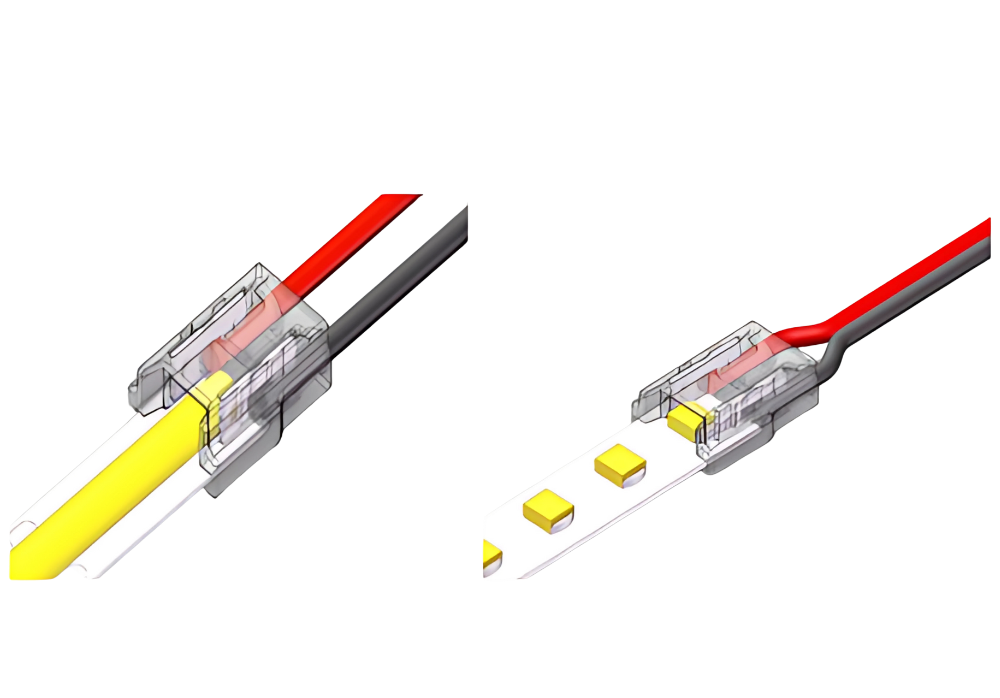

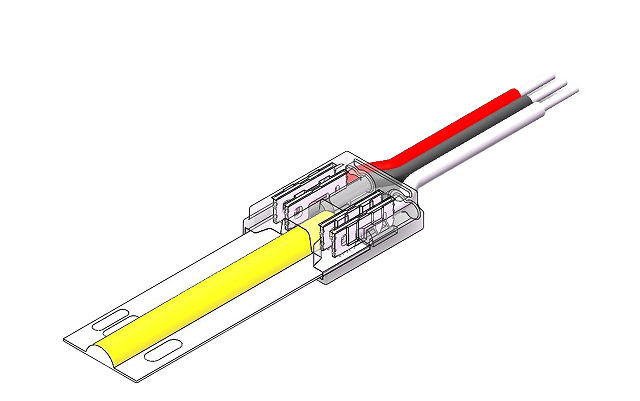

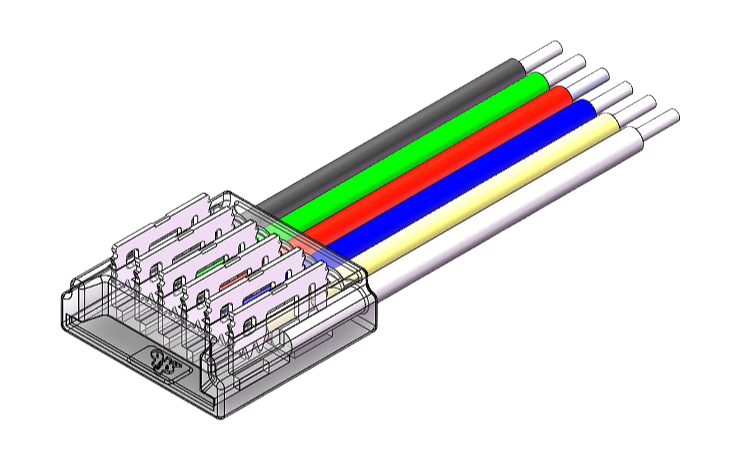

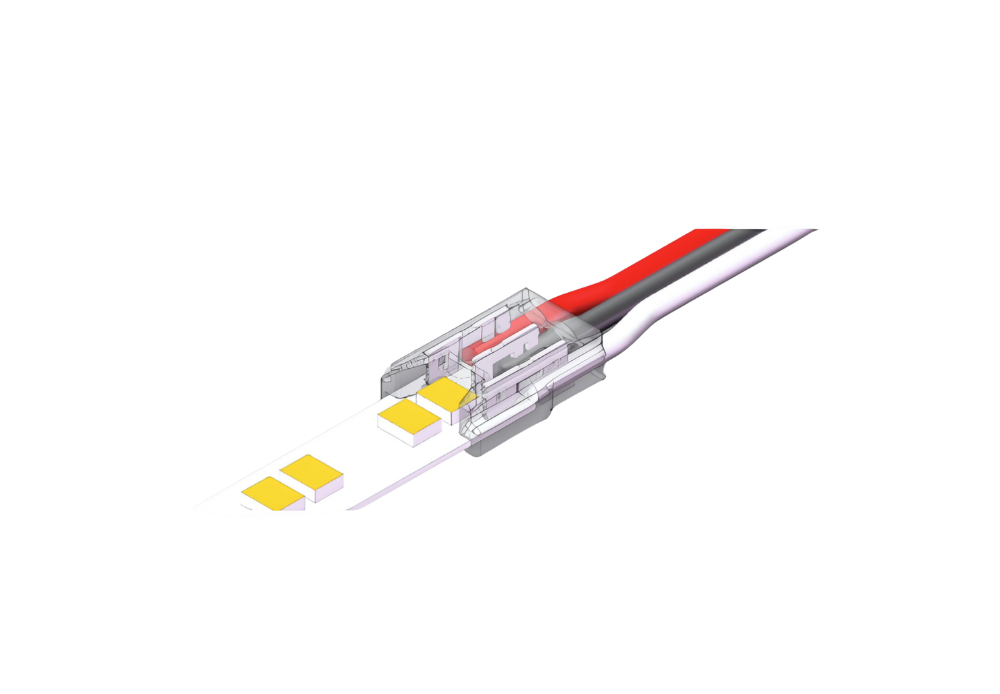

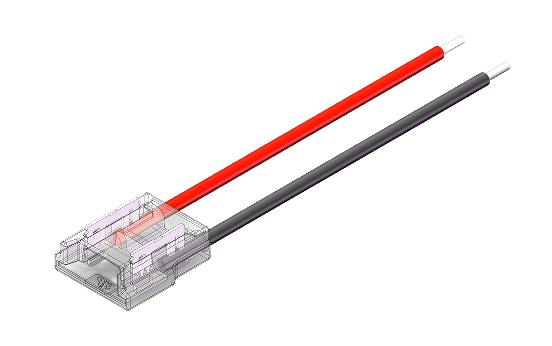

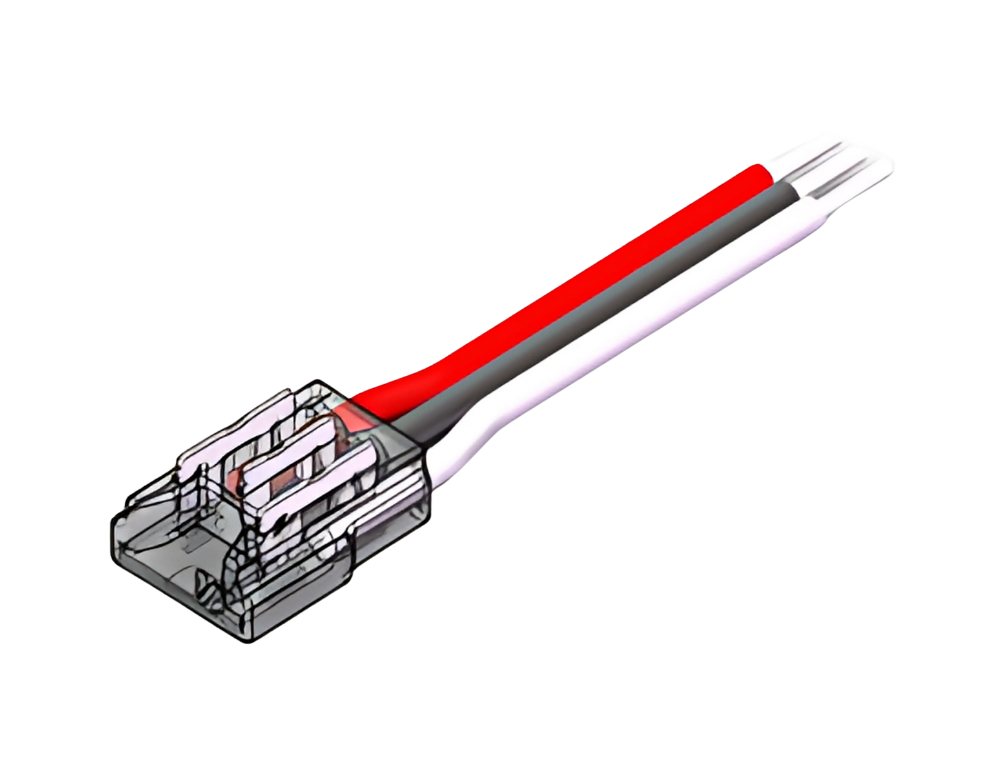

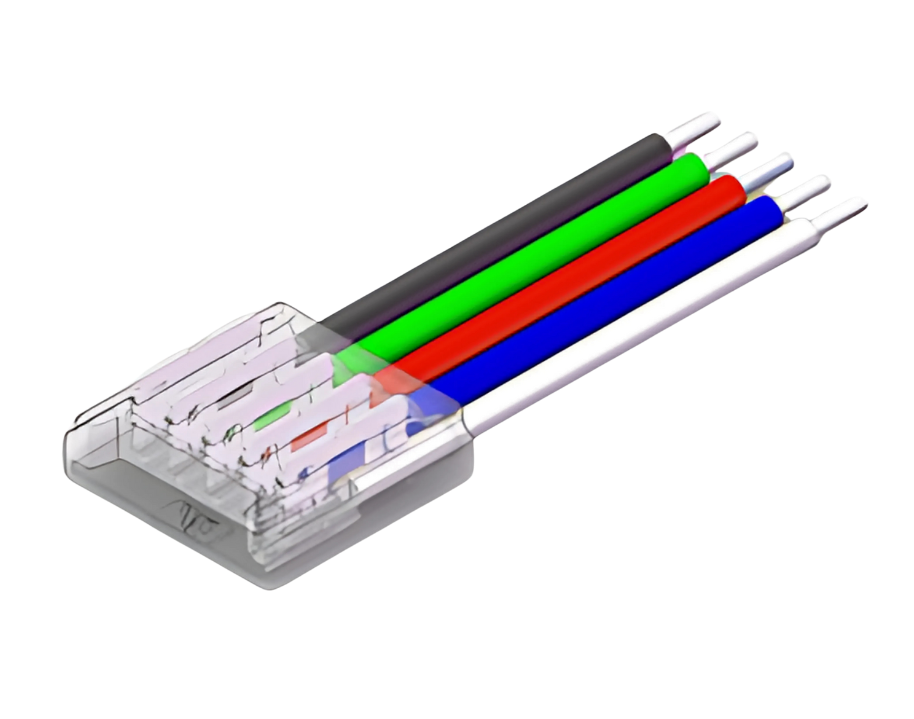

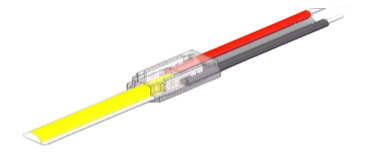

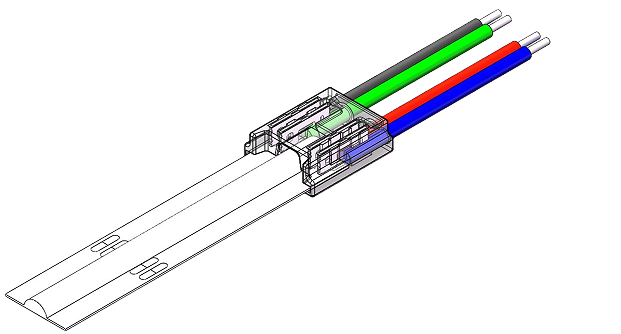

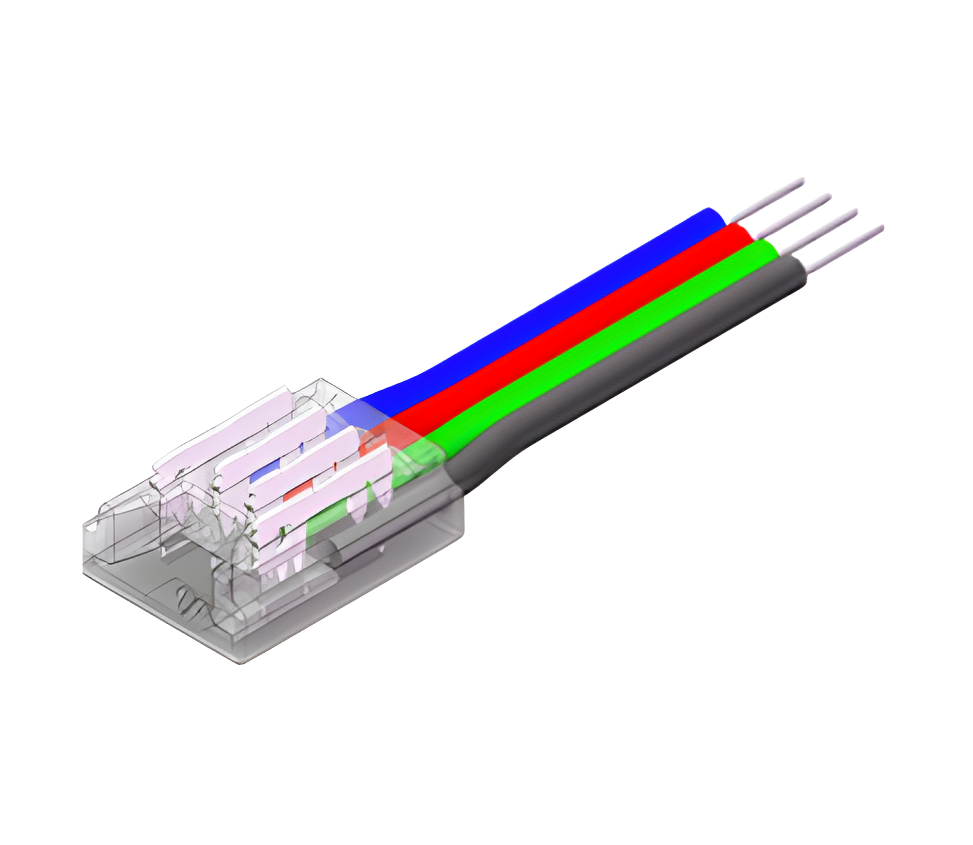

Zwei Merkmale entscheiden über den passenden Verbinder. Erstens die Polzahl, die sich nach dem Streifentyp richtet: 2-polige Verbinder für einfarbige LED Streifen, 3-polige für CCT LED Streifen mit einstellbarer Farbtemperatur, 4-polige für RGB LED Streifen, 5-polige für RGBW LED Streifen und 6-polige für RGBCCT LED Streifen. Zweitens die Streifenbreite: Unsere Verbinder decken 5 mm, 8 mm, 10 mm und 12 mm breite Platinen ab – sowohl für klassische SMD Streifen als auch für hochdichte COB LED Streifen. Die Kompatibilitätsangabe am Produkt nennt jeweils Streifentyp und Breite, sodass die Zuordnung eindeutig ist.

Anschlussverbinder, Schnellverbinder oder Eckverbinder?

Die drei Verbindertypen decken unterschiedliche Aufgaben ab: Der Anschlussverbinder aus dieser Kategorie verbindet den LED Streifen mit einem Kabel – für die Einspeisung vom Netzteil oder Controller. Ein Schnellverbinder koppelt dagegen zwei Streifenenden direkt miteinander, etwa nach dem Kürzen. Und ein Eckverbinder führt den Streifen sauber um 90°-Ecken, ohne dass die Platine geknickt wird. Für die Kabel-zu-Kabel-Verbindung – etwa zwischen Anschlusskabel und Zuleitung – sind WAGO Klemmen und Verbindungsclips die werkzeuglose Ergänzung.

Stromversorgung und saubere Montage

Damit das Gesamtsystem zuverlässig läuft, gehört zu jedem LED Streifen ein korrekt dimensioniertes LED Netzteil mit Leistungsreserve – die passende Größe ermittelst du mit dem Ratgeber LED Netzteil berechnen. Bei längeren Streifenstrecken übernehmen Anschlussverbinder außerdem die Zwischeneinspeisung: Alle 7 bis 8 Meter wird neu eingespeist, damit Spannungsfall und Helligkeitsabfall am Streifenende vermieden werden – Schritt für Schritt erklärt im Ratgeber Lange LED Strecken realisieren. Für die geschützte, optisch saubere Montage empfehlen sich unsere LED Aluprofile, in denen Streifen und Verbindungsstellen dauerhaft sicher liegen.

Du bist unsicher, welcher Verbinder zu deinem Streifen passt? Wir beraten dich gern persönlich – telefonisch, per E-Mail oder über WhatsApp.
